उत्पाद परिचय
एल्यूमीनियम वायवीय Actuator तितली वाल्व, गेंद वाल्व, और स्वचालित रूप से रोटरी आंदोलन के साथ मशीनरी को नियंत्रित करने के लिए प्रयोग किया जाता है।
डिजाइन सुविधाएँ
1. वाल्व शरीर और पिस्टन कठिन anodized हैं.
2. जब तक संकेतक पेंच प्लास्टिक है, अन्य सभी शिकंजा SS304 हैं.
3. बड़े और छोटे आउटपुट टोक़ वैकल्पिक हैं.
त्वरित विवरण

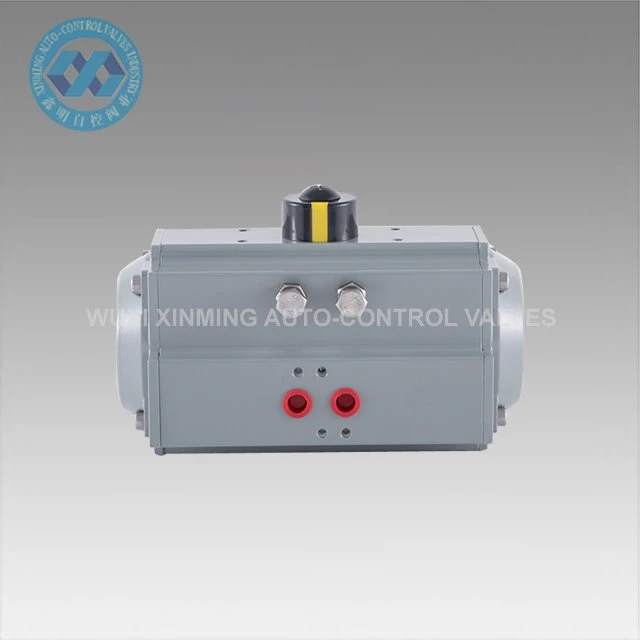

उत्पाद का नाम: एल्यूमीनियम वायवीय Actuator
ब्रांड नाम: XM, और OEM भी स्वीकार किया जाता है
Actuator आकार: 32mm-400mm
रोटरी कोण: 0°~90°(±5°)
काम कर रहे तापमान रेंज: -20 °C~ +80 °C (मानक)
-40°C~+80°C(कम तापमान)
-15°C~150°C(उच्च तापमान)
हवा की आपूर्ति दबाव: 0.2 ~ 0.8MPa, 10Mpa अधिकतम
शीर्ष कनेक्शन: VDI/VDE3845 NAMUR
नीचे कनेक्शन: आईएसओ 5211 और DIN3337
सामग्री: एल्यूमीनियम मिश्र धातु
संरचना: रैक और पिनियन, दोहरी रैक पिस्टन
Actuator शरीर की सतह उपचार: पूर्ण Epoxy कोटिंग (हल्के संक्षारक के खिलाफ) के साथ हार्ड anodized
अंत टोपी रंग: काले भूरे, काले, गहरे नीले, आकाश नीले, लाल, नारंगी, हरे, आदि
प्रमाणन: CE, ATEX, SIL3, ISO9001:2016

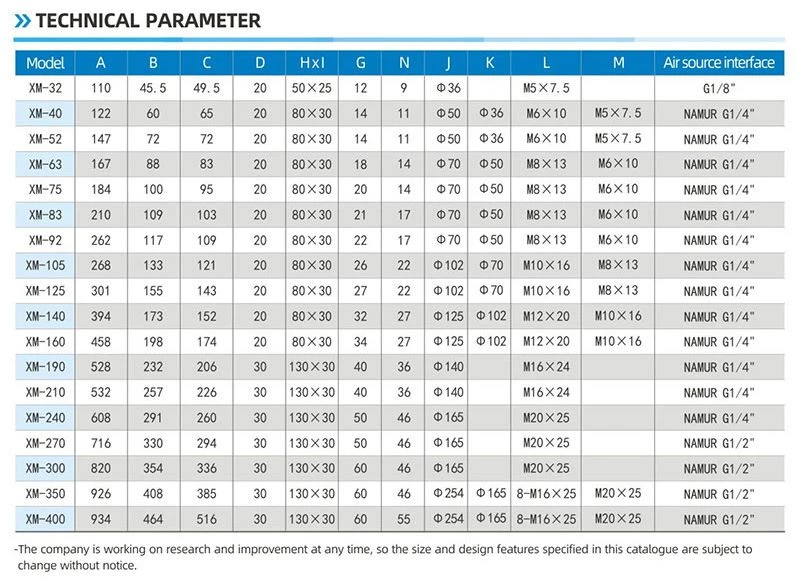

तकनीकी पैरामीटर
XM एल्यूमीनियम वायवीय ACTUATOR आउटपुट टोक़ तालिका
नमूना | इनपुट एयर प्रेशर (इकाई:बार) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
हवा का दबाव आउटपुट टोक़ (एन.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

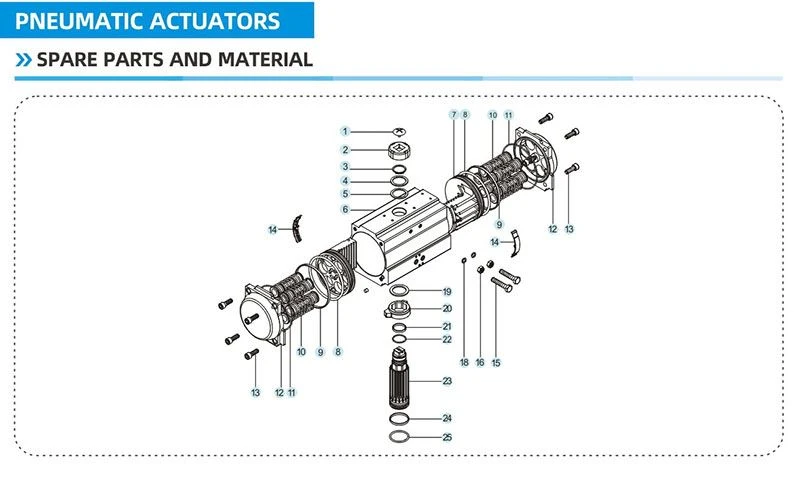

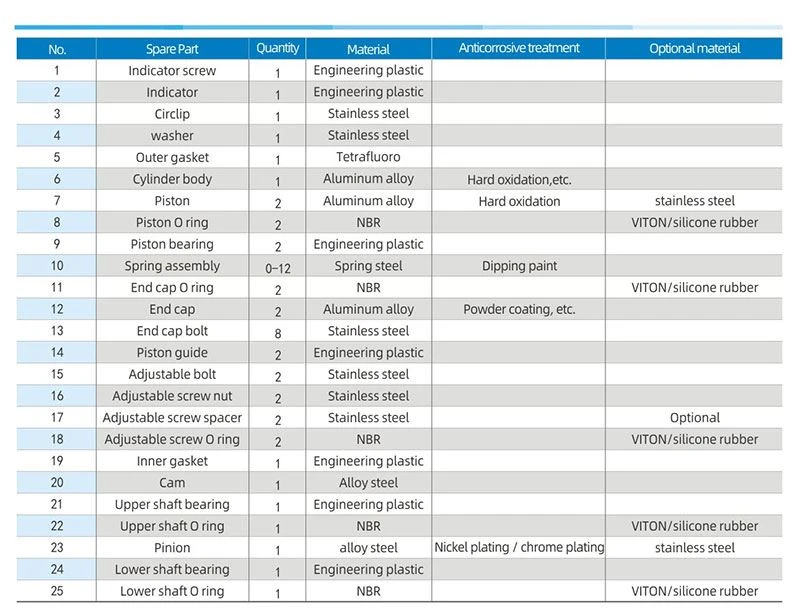

स्पेयर पार्ट्स और सामग्री

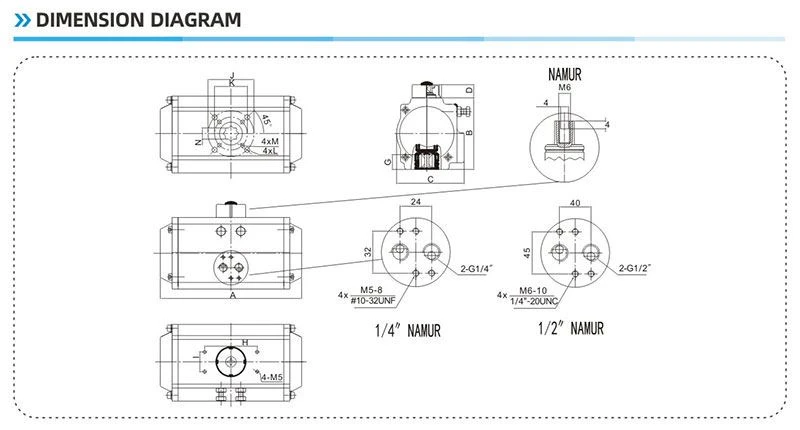

आयाम आरेख
कंपनी परिचय
2007 के बाद से, WUXI XINMING ऑटो नियंत्रण वाल्व उद्योग कं, लिमिटेड की स्थापना की है.
हम मुख्य रूप से वायवीय Actuator, वायवीय गेंद वाल्व, वायवीय तितली वाल्व, वायवीय /
हमारी कंपनी उन्नत प्रसंस्करण उपकरण और परिष्कृत परीक्षण उपकरण है। हमारे प्रसंस्करण उपकरणों में खराद, मिलिंग मशीन, उबाऊ मशीन, प्लेनर, ड्रिलिंग मशीन, सीएनसी खराद, सीएनसी मशीनिंग केंद्र और अन्य उपकरण शामिल हैं। पूरी तरह से 30 सेट हैं, जिनमें से 5 सेट आयातित ऊर्ध्वाधर मशीन केंद्र और कई सेट उन्नत सीएनसी खराद हैं।
आपूर्ति क्षमता:प्रति माह 10000 इकाइयों वायवीय रोटरी Actuator
पैकिंग और वितरण
पैकिंग विवरण: 1). फोम पैकिंग के साथ अलग कार्टन अंदर
2). समुद्र शिपमेंट के लिए प्लाईवुड मामला
3). हवाई शिपमेंट के लिए प्लाईवुड पैलेट
प्रस्थान का बंदरगाह:शंघाई, चीन
ख़ास समय:
मात्रा (इकाइयाँ) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. समय (दिन) | स्टॉक में माल | 7 | 20 | बातचीत करने के लिए |
