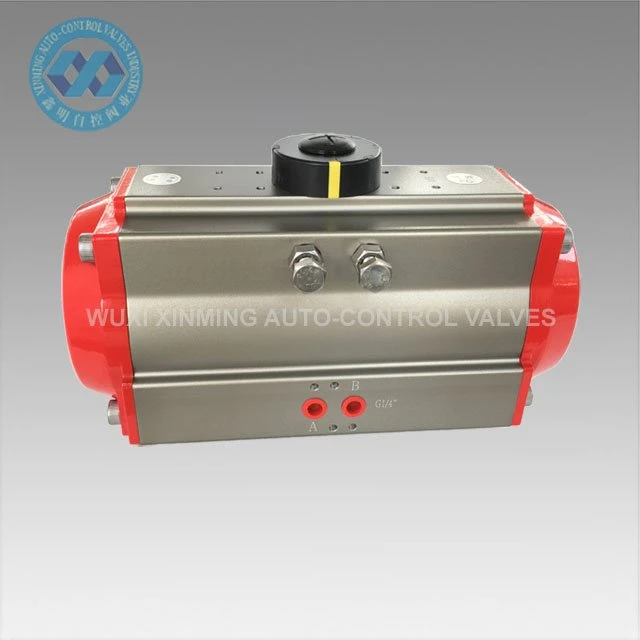

वायवीय रोटरी एक्चुएटर ऑपरेटिंग ऊर्जा उत्पन्न करने के लिए संपीड़ित हवा का उपयोग करते हैं। कुछ वाल्वों के रिमोट कंट्रोल के लिए डिज़ाइन किए गए हैं। वायवीय रोटरी एक्चुएटर टिकाऊ होते हैं, अपने आकार के सापेक्ष उच्च बल प्रदान करते हैं, और खतरनाक वातावरण में उपयोग किए जा सकते हैं।
उत्पाद विवरण:
| प्रोडक्ट का नाम | वायवीय रोटरी एक्चुएटर |
| ब्रांड का नाम | एक्सएम और ओईएम भी स्वीकार किए जाते हैं |
| एक्चुएटर का आकार | 32मिमी-400मिमी |
| रोटरी कोण | 0 डिग्री ~90 डिग्री (±5 डिग्री) |
| कार्य तापमान रेंज |
-20 डिग्री ~ +80 डिग्री (मानक) -40 डिग्री ~+80 डिग्री (कम तापमान) -15 डिग्री ~150 डिग्री (उच्च तापमान) |
| वायु आपूर्ति दबाव | 0.2~0.8 एमपीए, अधिकतम 10 एमपीए |
| शीर्ष कनेक्शन | वीडीआई/वीडीई3845 नामुर |
| निचला कनेक्शन | आईएसओ 5211 और डीआईएन 3337 |
| सामग्री | एल्यूमीनियम मिश्र धातु |
| संरचना | रैक और पिनियन, दोहरी रैक पिस्टन |
| एक्चुएटर बॉडी सतह का उपचार | कठोर-एनोडाइज्ड |
| अंत टोपी का रंग | काला, काला, गहरा नीला, आसमानी नीला, लाल, नारंगी, हरा, आदि। |
| प्रमाणन | सीई, एटेक्स, एसआईएल3, आईएसओ9001:2016 |

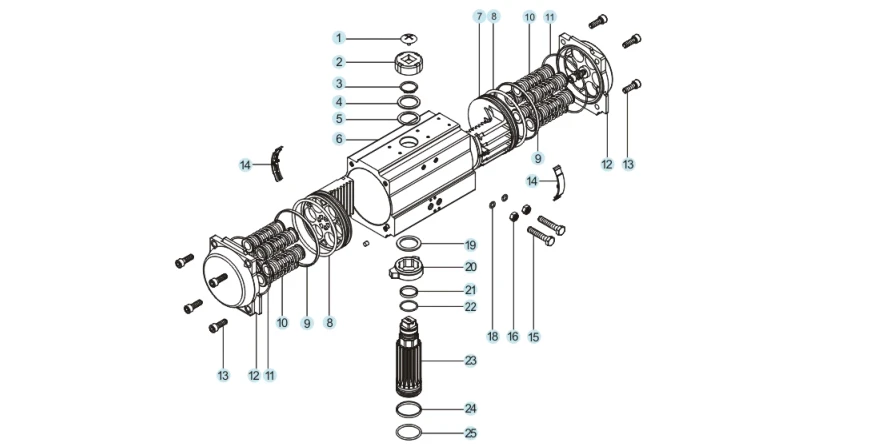

स्पेयर पार्ट्स और सामग्री:
| नहीं। | फालतू कलपुरजा | मात्रा | सामग्री | संक्षारणरोधी उपचार | वैकल्पिक सामग्री |
| 1 | सूचक पेंच | 1 | इंजीनियरिंग प्लास्टिक | ||
| 2 | सूचक | 1 | इंजीनियरिंग प्लास्टिक | ||
| 3 | सर्क्लिप | 1 | स्टेनलेस स्टील | ||
| 4 | वॉशर | 1 | स्टेनलेस स्टील | ||
| 5 | बाहरी गैसकेट | 1 | टेट्राफ्लोरो | ||
| 6 | सिलेंडर बॉडी | 1 | एल्यूमीनियम मिश्र धातु | कठोर ऑक्सीकरण, आदि। | |
| 7 | पिस्टन | 2 | एल्यूमीनियम मिश्र धातु | कठोर ऑक्सीकरण | स्टेनलेस स्टील |
| 8 | पिस्टन ओ रिंग | 2 | एनबीआर | विटन/सिलिकॉन रबर | |
| 9 | पिस्टन बीयरिंग | 2 | इंजीनियरिंग प्लास्टिक | ||
| 10 | वसंत सभा | 0-12 | स्प्रिंग स्टील | डुबाना पेंट | |
| 11 | अंत टोपी ओ अंगूठी | 2 | एनबीआर | विटन/सिलिकॉन रबर | |
| 12 | खुदरा विपणन में गलियारे के अंत में रखा एक उत्पाद प्रदर्शन पटल | 2 | एल्यूमीनियम मिश्र धातु | पाउडर कोटिंग, आदि | |
| 13 | अंत टोपी बोल्ट | 8 | स्टेनलेस स्टील | ||
| 14 | पिस्टन गाइड | 2 | इंजीनियरिंग प्लास्टिक | ||
| 15 | समायोज्य बोल्ट | 2 | स्टेनलेस स्टील | ||
| 16 | समायोज्य पेंच अखरोट | 2 | स्टेनलेस स्टील | ||
| 17 | एडजस्टेबल स्क्रू स्पेसर | 2 | स्टेनलेस स्टील | वैकल्पिक | |
| 18 | एडजस्टेबल स्क्रू ओ रिंग | 2 | एनबीआर | विटन/सिलिकॉन रबर | |
| 19 | भीतरी गैसकेट | 1 | इंजीनियरिंग प्लास्टिक | ||
| 20 | सांचा | 1 | अलॉय स्टील | ||
| 21 | ऊपरी शाफ्ट बीयरिंग | 1 | इंजीनियरिंग प्लास्टिक | ||
| 22 | ऊपरी शाफ़्ट ओ रिंग | 1 | एनबीआर | विटन/सिलिकॉन रबर | |
| 23 | पंख काटना | 1 | अलॉय स्टील | निकल चढ़ाना/क्रोम चढ़ाना | स्टेनलेस स्टील |
| 24 | निचला शाफ्ट बेयरिंग | 1 | इंजीनियरिंग प्लास्टिक | ||
| 25 | निचला शाफ्ट ओ रिंग | 1 | एनबीआर | विटन/सिलिकॉन रबर |

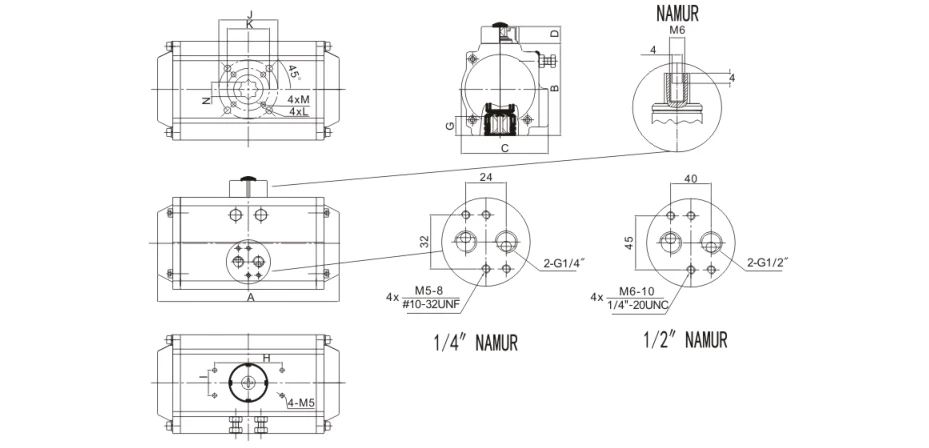

आयाम आरेख:
उत्पाद विशिष्टताएँ:
| नमूना | A | B | C | D | H×I | G | N | J | K | L | M | वायु-स्रोत इंटरफ़ेस |
| एक्सएम-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| एक्सएम-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | नामुर जी1/4" |
| एक्सएम-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | नामुर जी1/4" |
| एक्सएम-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | नामुर जी1/4" |
| एक्सएम-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | नामुर जी1/4" |
| एक्सएम-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | नामुर जी1/4" |
| एक्सएम-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | नामुर जी1/4" |
| एक्सएम-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | नामुर जी1/4" |
| एक्सएम-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | नामुर जी1/4" |
| एक्सएम-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | नामुर जी1/4" |
| एक्सएम-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | नामुर जी1/4" |
| एक्सएम-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | नामुर जी1/4" | ||
| एक्सएम-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | नामुर जी1/4" | ||
| एक्सएम-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | नामुर जी1/4" | ||
| एक्सएम-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | नामुर जी1/2" | ||
| एक्सएम-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | नामुर जी1/2" | ||
| एक्सएम-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | नामुर जी1/2" |
| एक्सएम-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | नामुर जी1/2" |
फ़ायदा
1) अच्छे प्रदर्शन और कर्तव्य जीवन को सुनिश्चित करने के लिए सभी महत्वपूर्ण स्पेयर पार्ट्स की ताकत को काफी हद तक बढ़ाने के लिए हार्ड एनोडाइजेशन के साथ इलाज किया जाएगा।
2) प्रक्रिया की सटीकता और कर्तव्य जीवन सुनिश्चित करने के लिए सभी प्रक्रियाओं को सीएनसी द्वारा एक बार तैयार किया जाता है।
आवेदन
वायवीय रोटरी एक्चुएटर्स को विभिन्न ज्वलनशील, संक्षारक, धूल भरे, मजबूत चुंबकीय क्षेत्र, विकिरण, कंपन और संक्षारण इनडोर या बाहरी वातावरण में लागू किया जा सकता है और व्यापक रूप से विद्युत ऊर्जा, पेट्रोकेमिकल, धातु विज्ञान, तेल, प्राकृतिक गैस, कस्बों, इमारतों और अन्य क्षेत्रों में उपयोग किया जाता है। रासायनिक उद्योग, तेल शोधन, खनन, बिजली संयंत्र, धातु विज्ञान, निर्माण, चिकित्सा, भोजन, प्राकृतिक गैस, वैज्ञानिक अनुसंधान, आदि।
आपूर्ति की योग्यता
आपूर्ति की क्षमता: 10000 यूनिट प्रति माह, न्यूमेटिक रोटरी एक्चुएटर
पैकिंग एवं डिलिवरी
पैकिंग विवरण:
1) अंदर फोम पैकिंग के साथ एक अलग कार्टन
2) समुद्री शिपमेंट के लिए प्लाइवुड केस
3) हवाई शिपमेंट के लिए प्लाईवुड फूस
प्रस्थान का बंदरगाह: शंघाई, चीन
समय सीमा:
|
मात्रा (इकाइयाँ) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
ईएसटी। समय (दिन) |
माल स्टॉक में है |
7 |
20 |
बातचीत करने के लिए |
हमारी सेवा
1) 7x24 घंटे हॉटलाइन
2) सख्त गुणवत्ता नियंत्रण
3) अनुकूल कीमत पर अच्छी गुणवत्ता
4)उत्कृष्ट पश्चात सेवा
5) ऑनलाइन तकनीकी सहायता
6) तेजी से डिलीवरी का समय

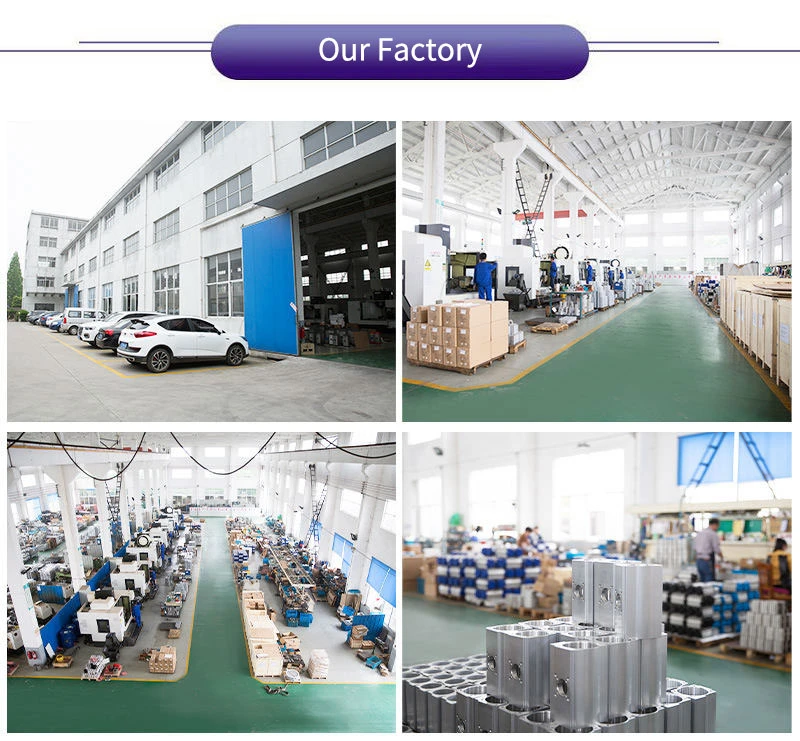

हमारे बारे में:
वूशी शिनमिंग ऑटो-कंट्रोल वाल्व्स कंपनी लिमिटेड, ISO5211/DIN3337/VDI/VDE-3845/NAMUR मानकों के अनुरूप ISO9001-प्रमाणित XM श्रृंखला वायवीय एक्चुएटर्स और स्वचालित नियंत्रण वाल्वों के निर्माण में माहिर है। उन्नत अनुसंधान एवं विकास क्षमताओं और उत्पादन सुविधाओं के साथ, हमारे उत्पाद तेल और गैस, रसायन और बिजली संयंत्रों सहित विविध उद्योगों की सेवा करते हैं, जो नवीन समाधानों और विश्वसनीय प्रदर्शन के माध्यम से "प्रौद्योगिकी पहले, गुणवत्ता उत्कृष्टता" के प्रति हमारी प्रतिबद्धता को दर्शाते हैं।
