उत्पाद का परिचय
90 डिग्री न्यूमेटिक एक्ट्यूएटर्स में अनूठी शैली, उन्नत तकनीक, सटीक निर्माण, किफायती और कॉम्पैक्ट डिजाइन है, और दक्षता और अर्थव्यवस्था में सुधार के लिए अन्य सामानों से सीधे लैस किया जा सकता है।
जल्दी से विवरण

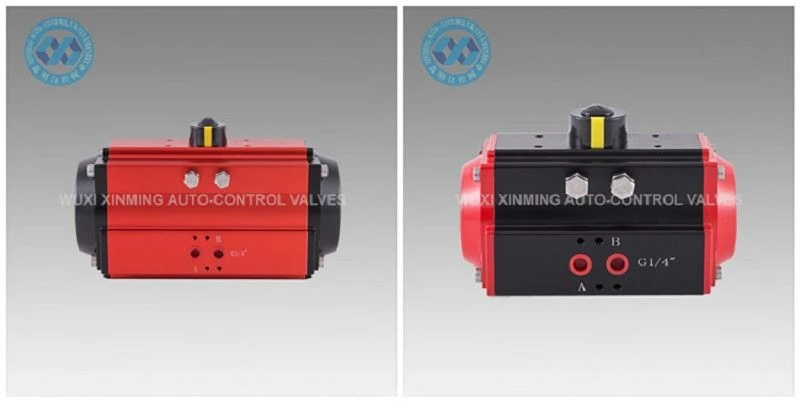

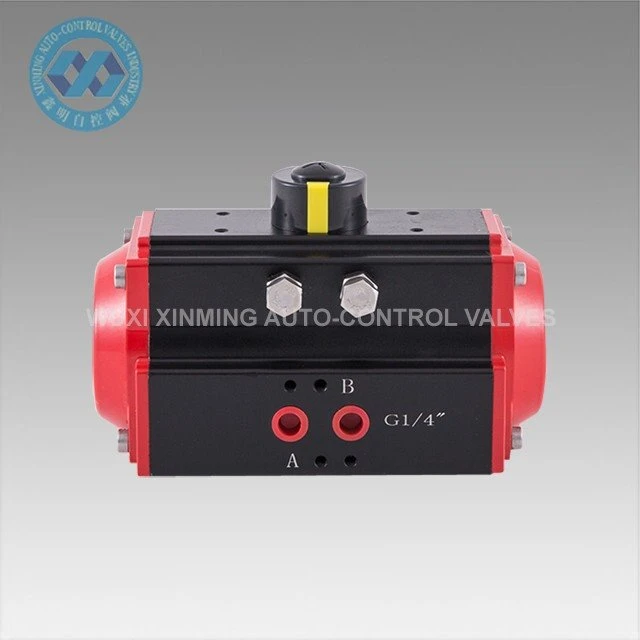

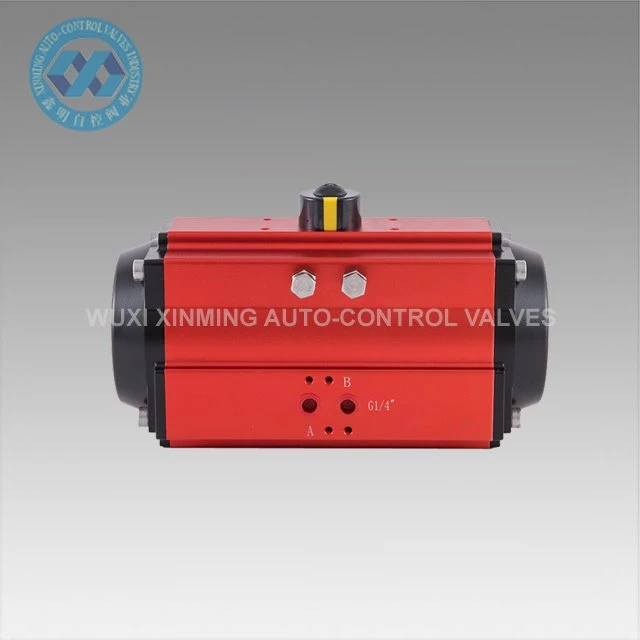

उत्पाद का नाम: 90 डिग्री न्यूमेटिक एक्ट्यूएटर
ब्रांड नाम: एक्सएम, और OEM भी स्वीकार किए जाते हैं
Actuator आकार: 32mm-400mm
रोटरी कोण: 0°~90°(±5°)
कार्य तापमान रेंज: -20 ℃ ~ +80 ℃ (मानक)
-40 ℃ ~ +80 ℃ (कम तापमान)
-15 ℃ ~ 150 ℃ (उच्च तापमान)
वायु आपूर्ति दबाव: 0.2 ~ 0.8MPa, 10Mpa अधिकतम
शीर्ष कनेक्शन: VDI/VDE3845 NAMUR
निचला कनेक्शन: आईएसओ 5211 और डीआईएन3337
सामग्री: एल्यूमिनियम मिश्र धातु
संरचना: रैक और पिनियन, दोहरी रैक पिस्टन
एक्ट्यूएटर बॉडी सरफेस ट्रीटमेंट: हार्ड एनोडाइज्ड, या डिप ऑक्सीडेशन
अंत टोपी रंग: काला भूरा, काला, गहरा नीला, आसमानी नीला, लाल, नारंगी, हरा, आदि।
प्रमाणन: सीई, एटीएक्स, एसआईएल 3, आईएसओ 9 001: 2016
तकनीकी मापदण्ड
एक्सएम 90 डिग्री न्यूमेटिक एक्ट्यूएटर आउटपुट टॉर्क टेबल
नमूना | इनपुट वायु दाब (इकाई: बार) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
वायु दाब आउटपुट टोक़ (एनएम) | ||||||
एक्सएम-डीए32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
एक्सएम-डीए40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
एक्सएम-डीए52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
एक्सएम-डीए63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
एक्सएम-डीए75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
एक्सएम-डीए83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
एक्सएम-डीए92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
एक्सएम-डीए105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
एक्सएम-डीए125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
एक्सएम-डीए१४० | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
एक्सएम-डीए१६० | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
एक्सएम-डीए१९० | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
एक्सएम-डीए210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
एक्सएम-डीए240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
एक्सएम-डीए२७० | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
एक्सएम-डीए300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
एक्सएम-डीए350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
एक्सएम-डीए400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

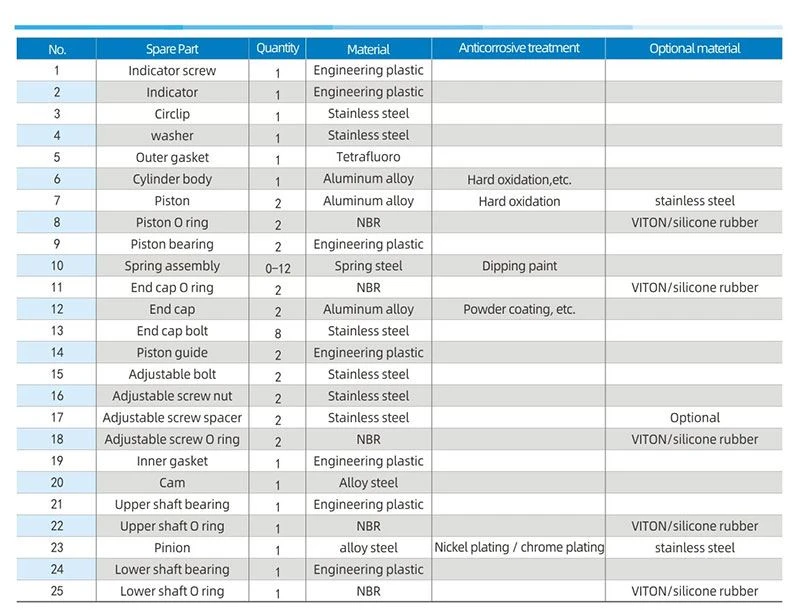

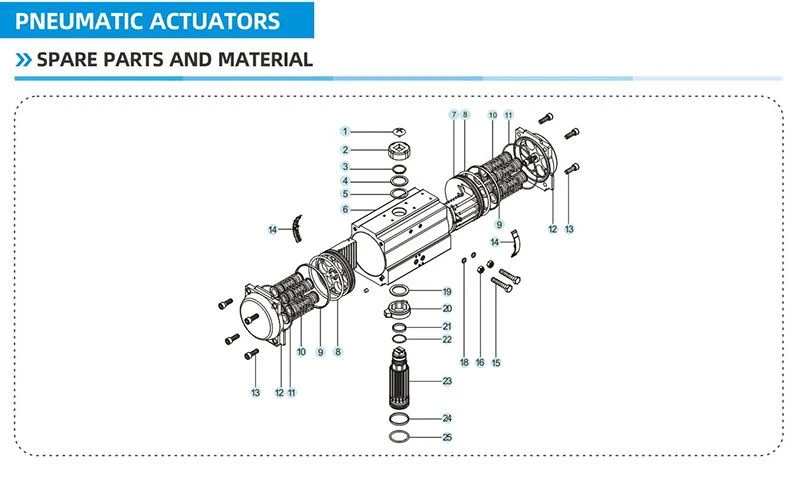

स्पेयर पार्ट्स और सामग्री

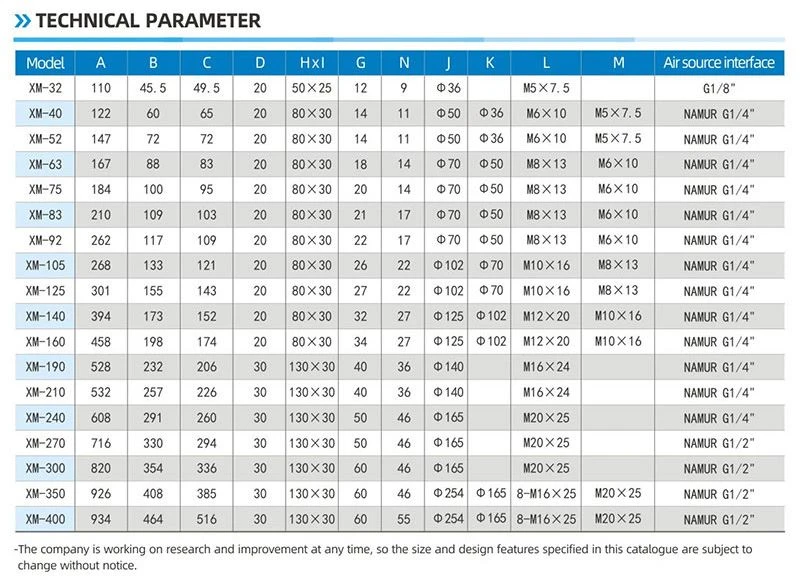

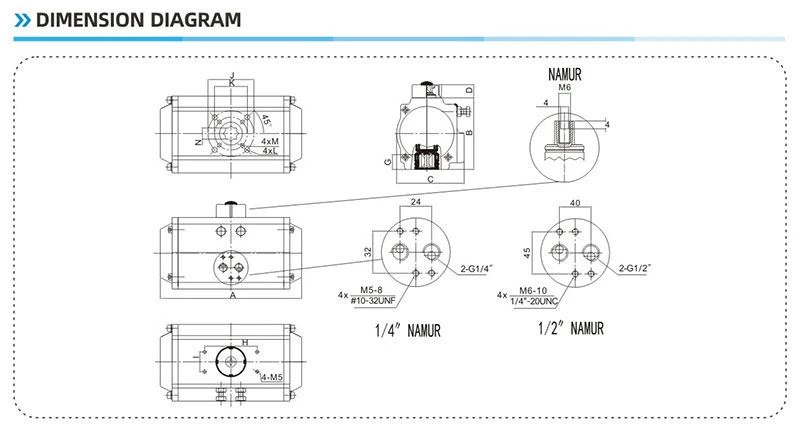

आयाम आरेख
विशेषता
-संरचना एक कॉम्पैक्ट रैक और पिनियन न्यूमेटिक एक्ट्यूएटर है।
क्वार्टर-टर्न वाल्व, बॉल वाल्व, तितली वाल्व और प्लग वाल्व के लिए उपयोग किया जाता है।
-उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु, कठोर एनोडाइज्ड सतह + टेफ्लॉन।
-उच्च अंत उत्पाद, उत्कृष्ट गुणवत्ता, और उत्तम प्रमाणन प्रणाली।
- फैक्ट्री छोड़ने पर सभी उत्पादों का कड़ाई से परीक्षण किया जाता है, और प्रत्येक एक्ट्यूएटर को आसान पहचान और ट्रैकिंग सेवाओं के लिए उत्पादन कोड के साथ चिह्नित किया जाता है।
लाभ
1) अच्छे प्रदर्शन और कर्तव्य जीवन को सुनिश्चित करने के लिए ताकत को काफी हद तक बढ़ाने के लिए सभी महत्वपूर्ण स्पेयर पार्ट्स को हार्ड-एनोडाइजेशन के साथ इलाज किया जाएगा।
2) प्रक्रिया सटीकता और कर्तव्य जीवन सुनिश्चित करने के लिए सभी प्रक्रिया सीएनसी द्वारा एक बार बनाने वाली हैं।
आपूर्ति की योग्यता
आपूर्ति की क्षमता: प्रति माह 10000 इकाइयां वायवीय रोटरी एक्ट्यूएटर
पैकिंग [जीजी] amp; वितरण
पैकिंग विवरण: 1)। फोम पैकिंग के साथ अलग गत्ते का डिब्बा अंदर
2))। महासागर शिपमेंट के लिए प्लाईवुड का मामला
3))। हवाई लदान के लिए प्लाईवुड फूस
प्रस्थान का बंदरगाह: शंघाई, चीन
समय सीमा:
मात्रा (इकाइयाँ) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
EST। समय (दिन) | स्टॉक में माल | 7 | 20 | बातचीत करने के लिए |
