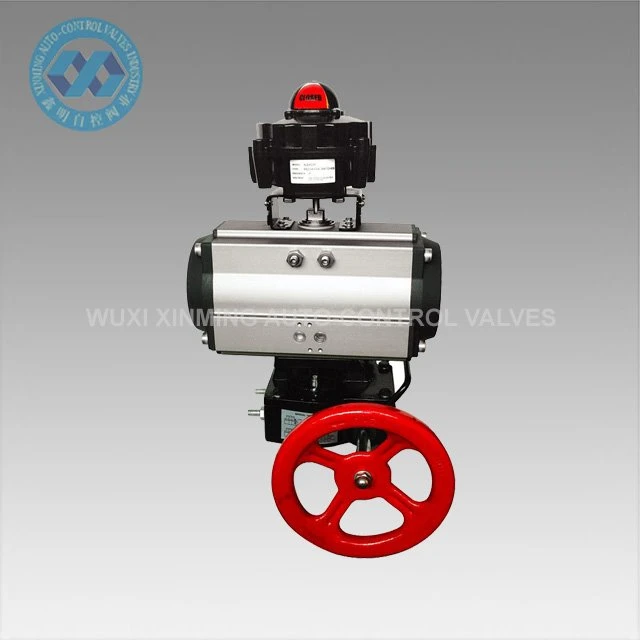

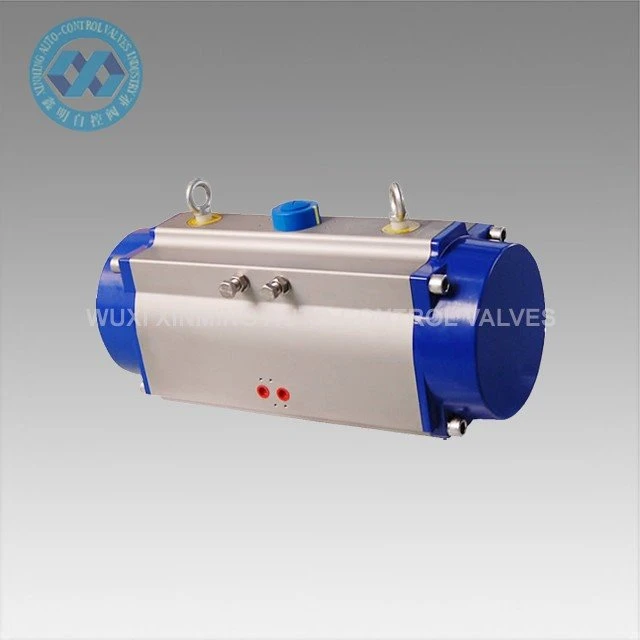

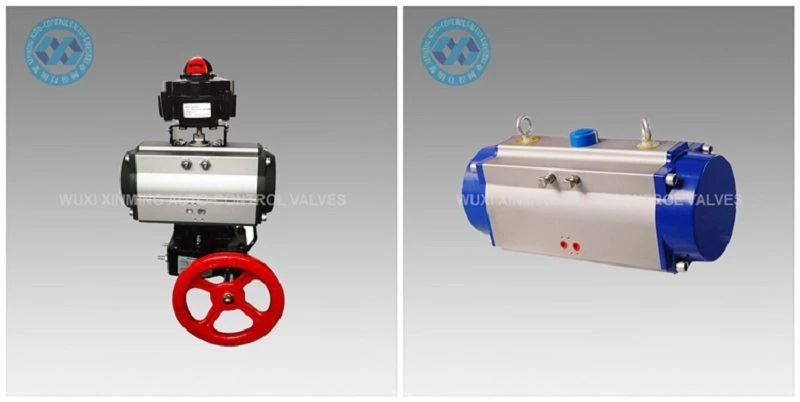

उत्पाद का परिचय
ऑन-ऑफ न्यूमेटिक एक्ट्यूएटर का उपयोग स्वचालित रूप से रोटरी मूवमेंट के साथ बटरफ्लाई वाल्व, बॉल वाल्व और मशीनरी को नियंत्रित करने के लिए किया जाता है। कठोर ऑक्सीकरण उपचार के साथ सटीक मरने के कास्टिंग एल्यूमीनियम मिश्र धातु डबल-रैक पिस्टन रोटरी कोण सटीकता और कर्तव्य जीवन में सुधार करते हैं। हार्ड-ऑक्सीडेशन वाला एक्ट्यूएटर बॉडी खरोंच से प्रभावी ढंग से बच सकता है।
जल्दी से विवरण
उत्पाद का नाम: ऑन-ऑफ न्यूमेटिक एक्ट्यूएटर
ब्रांड नाम: एक्सएम, और OEM भी स्वीकार किए जाते हैं
Actuator आकार: 32mm-400mm
रोटरी कोण: 0°~90°(±5°)
कार्य तापमान रेंज: -20 ℃ ~ +80 ℃ (मानक)
-40 ℃ ~ +80 ℃ (कम तापमान)
-15 ℃ ~ 150 ℃ (उच्च तापमान)
वायु आपूर्ति दबाव: 0.2 ~ 0.8MPa, 10Mpa अधिकतम
शीर्ष कनेक्शन: VDI/VDE3845 NAMUR
निचला कनेक्शन: आईएसओ 5211 और डीआईएन3337
सामग्री: एल्यूमिनियम मिश्र धातु
संरचना: रैक और पिनियन, दोहरी रैक पिस्टन
एक्ट्यूएटर बॉडी सरफेस ट्रीटमेंट: हार्ड एनोडाइज्ड, या डिप ऑक्सीडेशन
अंत टोपी रंग: काला भूरा, काला, गहरा नीला, आसमानी नीला, लाल, नारंगी, हरा, आदि।
प्रमाणन: सीई, एटीएक्स, एसआईएल 3, आईएसओ 9 001: 2016
तकनीकी मापदण्ड
एक्सएम ऑन-ऑफ न्यूमेटिक एक्ट्यूएटर आउटपुट टॉर्क टेबल
नमूना | इनपुट वायु दाब (इकाई: बार) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
वायु दाब आउटपुट टोक़ (एनएम) | ||||||
एक्सएम-डीए32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
एक्सएम-डीए40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
एक्सएम-डीए52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
एक्सएम-डीए63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
एक्सएम-डीए75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
एक्सएम-डीए83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
एक्सएम-डीए92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
एक्सएम-डीए105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
एक्सएम-डीए125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
एक्सएम-डीए१४० | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
एक्सएम-डीए१६० | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
एक्सएम-डीए१९० | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
एक्सएम-डीए210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
एक्सएम-डीए240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
एक्सएम-डीए२७० | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
एक्सएम-डीए300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
एक्सएम-डीए350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
एक्सएम-डीए400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

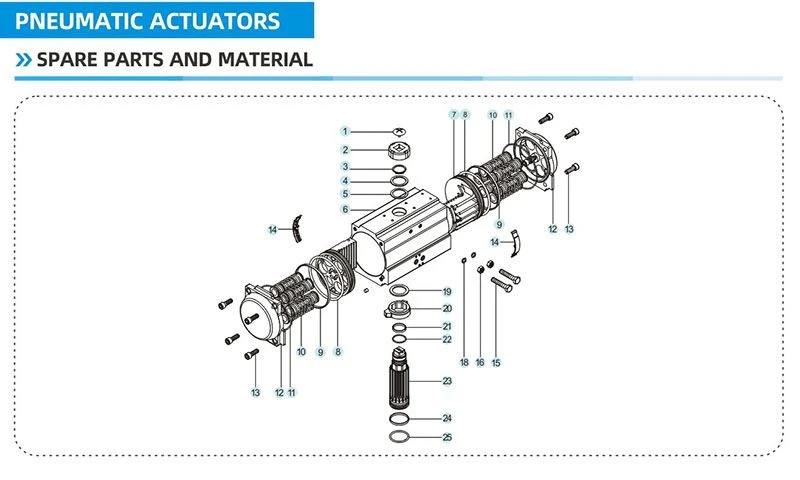

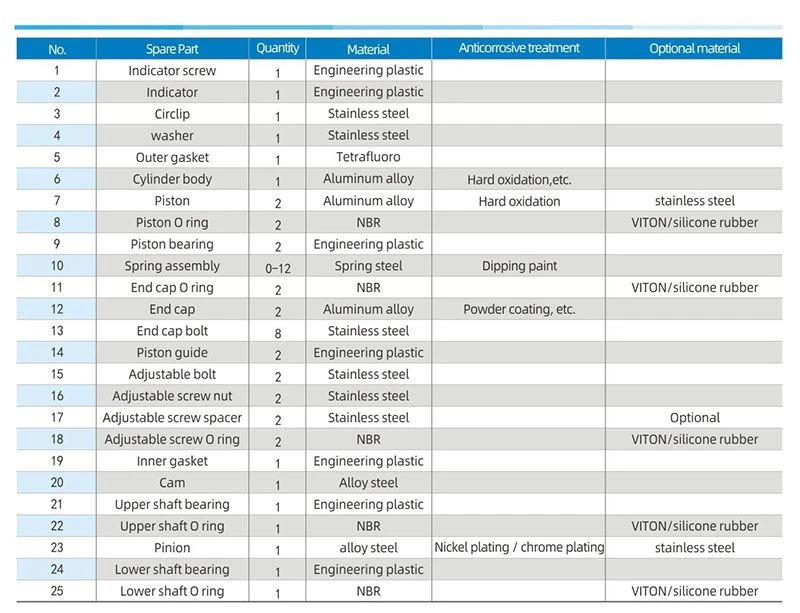

स्पेयर पार्ट्स और सामग्री
आयाम आरेख
आपूर्ति की योग्यता
आपूर्ति की क्षमता: प्रति माह 10000 इकाइयां वायवीय रोटरी एक्ट्यूएटर
पैकिंग [जीजी] amp; वितरण
पैकिंग विवरण: 1)। फोम पैकिंग के साथ अलग गत्ते का डिब्बा अंदर
2))। महासागर शिपमेंट के लिए प्लाईवुड का मामला
3))। हवाई लदान के लिए प्लाईवुड फूस
प्रस्थान का बंदरगाह: शंघाई, चीन
समय सीमा:
मात्रा (इकाइयाँ) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
EST। समय (दिन) | स्टॉक में माल | 7 | 20 | बातचीत करने के लिए |
लाभ
1) अच्छे प्रदर्शन और कर्तव्य जीवन को सुनिश्चित करने के लिए ताकत को काफी हद तक बढ़ाने के लिए सभी महत्वपूर्ण स्पेयर पार्ट्स को हार्ड-एनोडाइजेशन के साथ इलाज किया जाएगा।
2) प्रक्रिया सटीकता और कर्तव्य जीवन सुनिश्चित करने के लिए सभी प्रक्रिया सीएनसी द्वारा एक बार बनाने वाली हैं।
आवेदन
वायवीय रैक और पिनियन एक्ट्यूएटर विभिन्न ज्वलनशील, संक्षारक, कर्तव्य, मजबूत चुंबकीय क्षेत्र, विकिरण, कंपन संक्षारक वातावरण इनडोर या आउटडोर के लिए उपयुक्त हो सकते हैं, जो व्यापक रूप से विद्युत शक्ति, पेट्रोकेमिकल, धातु विज्ञान, पेट्रोलियम, निर्माण, जल निकासी के क्षेत्र में उपयोग किए जाते हैं। रासायनिक उद्योग, तेल शोधन, खनन, बिजली संयंत्र, धातु विज्ञान, वास्तुकला, दवा, भोजन, गैस, वैज्ञानिक अनुसंधान, आदि।
कंपनी का परिचय
2007 के बाद से, वूशी XINMING ऑटो-कंट्रोल वाल्व्स इंडस्ट्री कं, लिमिटेड ने स्थापित किया है।
हम मुख्य रूप से वायवीय Actuator, वायवीय गेंद वाल्व, वायवीय तितली वाल्व, वायवीय / विद्युत नियंत्रण वाल्व, आदि का निर्माण करते हैं।
हमारी कंपनी के पास उन्नत प्रसंस्करण उपकरण और परिष्कृत परीक्षण उपकरण हैं। हमारे प्रसंस्करण उपकरण में खराद, मिलिंग मशीन, बोरिंग मशीन, प्लानर, ड्रिलिंग मशीन, सीएनसी खराद, सीएनसी मशीनिंग केंद्र और अन्य उपकरण शामिल हैं। पूरी तरह से 30 सेट हैं, जिनमें से 5 सेट आयातित वर्टिकल मशीन सेंटर और कई सेट उन्नत सीएनसी खराद हैं।
हमारी सेवा
१)७x२४ घंटे हॉटलाइन
2) सख्त गुणवत्ता नियंत्रण
3) अनुकूल कीमत पर अच्छी गुणवत्ता
4) उत्कृष्ट सेवा के बाद
5) ऑनलाइन तकनीकी सहायता
6)तेजी से वितरण समय
सामान्य प्रश्न
प्रश्न 1: भुगतान शर्तें क्षमता?
ए 1: टी / टी, एल / सी, वेस्टर्न यूनियन।
प्रश्न 2: व्यापार की शर्तें?
ए 2: इनकोटर्म्स 2010 के अनुसार, सामान्य रूप से EXW, एफओबी शंघाई, सीएफआर, सीआईएफ और डीडीयू के साथ।
प्रश्न 3: उद्धरण की वैधता?
ए 3: 30 दिनों के भीतर।
प्रश्न 4: शिपमेंट के तरीके?
ए 4: समुद्र से, हवा से, एक्सप्रेस द्वारा, या रेलवे द्वारा।
प्रश्न 5: वारंटी?
ए 5: मुफ्त में एक साल की गुणवत्ता वारंटी, और आजीवन भुगतान सेवा।
क्यू 6: स्थापना और प्रशिक्षण?
ए 6: स्थापना के लिए सामान्य वीडियो मार्गदर्शन। यदि आवश्यक हो, तो भुगतान की गई विदेशी इंजीनियरिंग सेवा प्रदान की जाती है।
