उत्पाद का परिचय

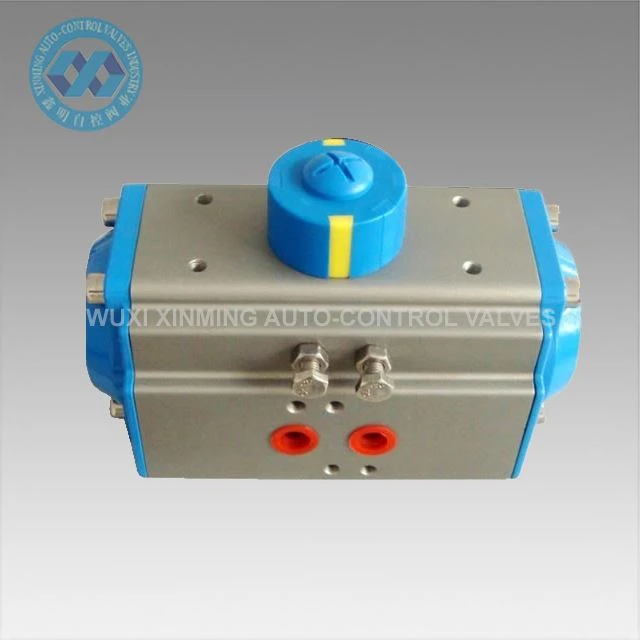

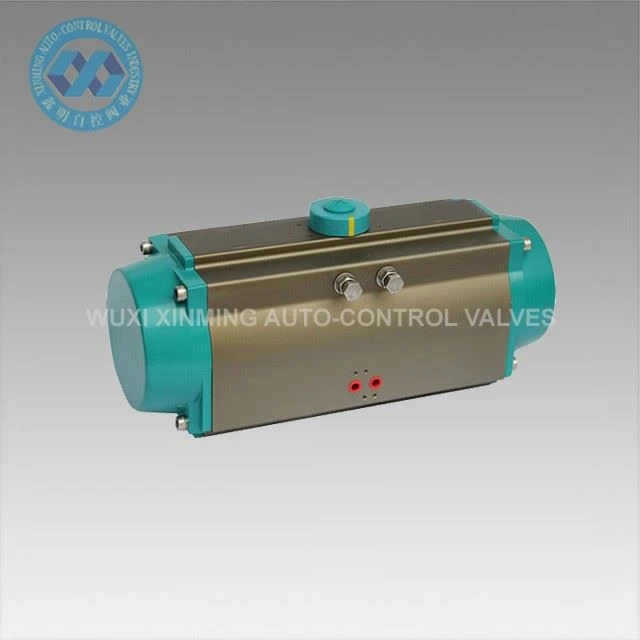

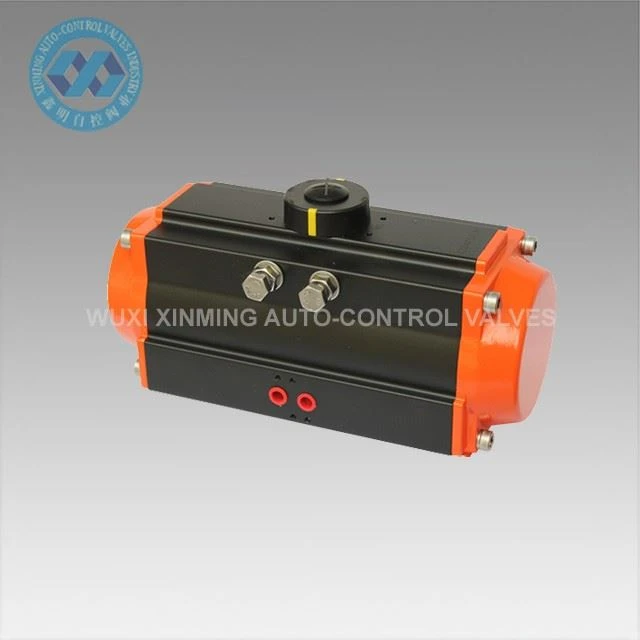

सिंगल एक्टिंग न्यूमेटिक वाल्व एक्ट्यूएटर 2022 में गर्म बिक्री वाला उत्पाद है, जो कॉम्पैक्ट डिजाइन, लंबी जीवन सेवा, उच्च गुणवत्ता, गियर और गियर रैक के साथ है। इस उत्पाद का उपयोग 90 डिग्री घूर्णी वाल्वों के लिए किया जाता है, जैसे, बॉल वेल, बटरफ्लाई वाल्व, प्लग वाल्व आदि। हमारी कंपनी उत्पाद की गुणवत्ता को पहला काम देती है, सबसे उन्नत उत्पादन उपकरण और तकनीक को अपनाते हुए, समान उत्पाद कारखानों की तुलना में बहुत बेहतर है। उत्पाद की गुणवत्ता और प्रदर्शन दोनों।
तकनीकी मापदंड
विशेषताएँ |
1. दोहरी स्थिति रैक |
2. एकीकृत डिजाइन |
3. उच्च आउटपुट टोक़ |
4. सटीक रोटरी कोण |
5. लंबी सेवा जीवन |
6. दीर्घकालिक संक्षारण प्रतिरोध के लिए स्टेनलेस स्टील फास्टनरों |
7. पिस्टन, पिनियन और बॉडी के बीच इंटरफेस कम घर्षण सामग्री से बना है |
विशेष विवरण |
1) । दबाव रेंज: मैक्स। काम का दबाव 10bar |
2))। वायु दाब: 2.5bar ~ 8bar |
3))। समायोजन रेंज: 90 डिग्री ± 5 डिग्री |
4))। परिवेश का तापमान: -20 ~ प्लस 90 डिग्री सेल्सियस |
5). प्रकार: सिंगल-एक्टिंग (स्प्रिंग रिटर्न), डबल-एक्टिंग |
6)। वैकल्पिक सहायक उपकरण: सोलेनॉइड वाल्व, सीमित स्विच, विद्युत स्थिति |
7)। स्नेहन: सभी चलती भागों को स्नेहक के साथ लेपित किया जाता है, उनकी सेवा जीवन का विस्तार |
8)। लाइफ टाइम: एक मिलियन बार |
मानकों |
ए एक्ट्यूएटर और वाल्व के बीच इंटरफेस: डीआईएन / आईएसओ के अनुसार 4 या 8 बोल्ट छिद्र |
5211, एक्सल डीआईएन 3337 . के अनुसार छिद्र को इकट्ठा करता है |
बी एक्ट्यूएटर और कंट्रोल वाल्व के बीच इंटरफेस: 7100 डी / एस -7350 डी / एस के अनुसार |
NAMUR या VDI/VDE 3845, 7040 D/S-7090 D/S एडेप्टर प्लेट के माध्यम से कनेक्ट करना |
सी एक्ट्यूएटर और सिग्नल बॉक्स के बीच इंटरफेस: वीडीआई / वीडीई 3845 . के अनुसार |
परिचय |
I. एक्चुएटर बॉडी |
लड़का सामग्री एल्यूमिना मिश्र धातु है। आंतरिक और बाहरी सतह को एनोडाइज ऑक्सीकरण और पॉलिशिंग के साथ इलाज किया जाता है। बाहरी सतह को निकल चढ़ाया जाता है ताकि एक्ट्यूएटर की जंग-रोधी कल्पना और पिस्टन के खिलाफ न्यूनतम घर्षण की गारंटी दी जा सके। |
द्वितीय. अंतिम कवर पृष्ठ |
अंत कवर सामग्री मरने के कास्टिंग एल्यूमीनियम है अंत कवर को एपॉक्सी पॉलिएस्टर के साथ इलाज किया जाता है ताकि विरोधी जंग प्रदर्शन की सर्वोत्तम गारंटी दी जा सके। |
III. ड्राइव शाफ्ट |
ड्राइव शाफ्ट सामग्री ठीक प्रसंस्करण और निकल चढ़ाना के साथ मध्यम कार्बन स्टील है ताकि पिस्टन में जंग-रोधी, घर्षण-विरोधी आदि की बेहतर गुणवत्ता हो। |
चतुर्थ। पिस्टन |
पिस्टन सामग्री डाई-कास्टिंग एल्यूमीनियम मिश्र धातु है। जब एक्चुएटर को कुछ दबाव के साथ सक्रिय किया जाता है तो अधिकतम टॉर्क आउटपुट हो सकता है। |
वी. पिस्टन सील |
सामान्य तापमान के तहत एक्ट्यूएटर के सामान्य और विश्वसनीय प्रदर्शन को सुनिश्चित करने के लिए NBR-70 रबर सीलिंग लागू की जाती है। FPM को ग्राहकों की आवश्यकताओं के अनुसार भी लागू किया जा सकता है। |
VI. यात्रा समायोजन |
प्लस / माइनस 5 डिग्री यात्रा को दो बोल्ट के माध्यम से समायोजित किया जा सकता है। |
आवेदन पत्र
वायवीय रोटरी एक्ट्यूएटर विभिन्न ज्वलनशील, संक्षारक, कर्तव्य, मजबूत चुंबकीय क्षेत्र, विकिरण, कंपन संक्षारक वातावरण इनडोर या आउटडोर के लिए उपयुक्त हो सकते हैं, जो व्यापक रूप से विद्युत शक्ति, पेट्रोकेमिकल, धातु विज्ञान, पेट्रोलियम, गैस, शहर, निर्माण जल निकासी के क्षेत्र में उपयोग किए जाते हैं। , रसायन उद्योग, तेल शोधन, खनन, बिजली संयंत्र, धातु विज्ञान, वास्तुकला, दवा, भोजन, गैस, वैज्ञानिक अनुसंधान, आदि।
