औद्योगिक स्वचालन प्रणालियों में, कई कंपनियां अक्सर वाल्व नियंत्रण में समस्याओं का सामना करती हैं, जैसे धीमी प्रतिक्रिया गति, अपर्याप्त टॉर्क, कम स्वचालन स्तर और लगातार रखरखाव। विशेष रूप से पाइपलाइन प्रणालियों में जिन्हें बार-बार वाल्व खोलने और बंद करने की आवश्यकता होती है, अस्थिर एक्चुएटर प्रदर्शन न केवल उत्पादन क्षमता को प्रभावित करता है बल्कि सुरक्षा खतरे भी पैदा कर सकता है।
एंगल ट्रैवल न्यूमेटिक एक्ट्यूएटर को इन समस्याओं को हल करने के लिए डिज़ाइन किया गया है, जो विभिन्न 90 डिग्री रोटरी वाल्वों के लिए स्थिर, तेज़ और विश्वसनीय स्वचालित नियंत्रण प्रदान करता है।

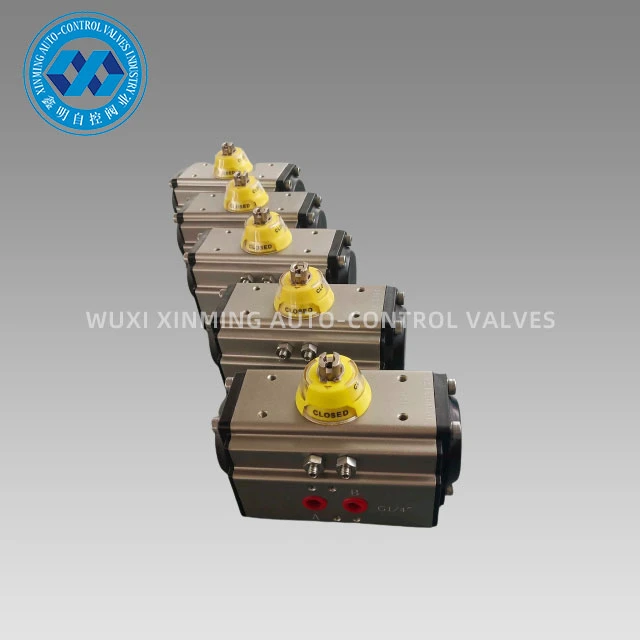

एंगल ट्रैवल न्यूमेटिक एक्चुएटर संपीड़ित हवा द्वारा संचालित एक एक्चुएटर है। एक आंतरिक संचरण तंत्र के माध्यम से, यह वायवीय ऊर्जा को कोणीय घूर्णी गति में परिवर्तित करता है, जिससे वाल्व खुलना और बंद होना संभव होता है।
इस एक्चुएटर का उपयोग मुख्य रूप से कोणीय स्ट्रोक वाल्व जैसे बॉल वाल्व, बटरफ्लाई वाल्व और प्लग वाल्व को नियंत्रित करने के लिए किया जाता है। इसमें एक कॉम्पैक्ट संरचना, स्थिर संचालन और तेज़ प्रतिक्रिया है, जो इसे औद्योगिक स्वचालित पाइपलाइन प्रणालियों में एक महत्वपूर्ण नियंत्रण उपकरण बनाती है।

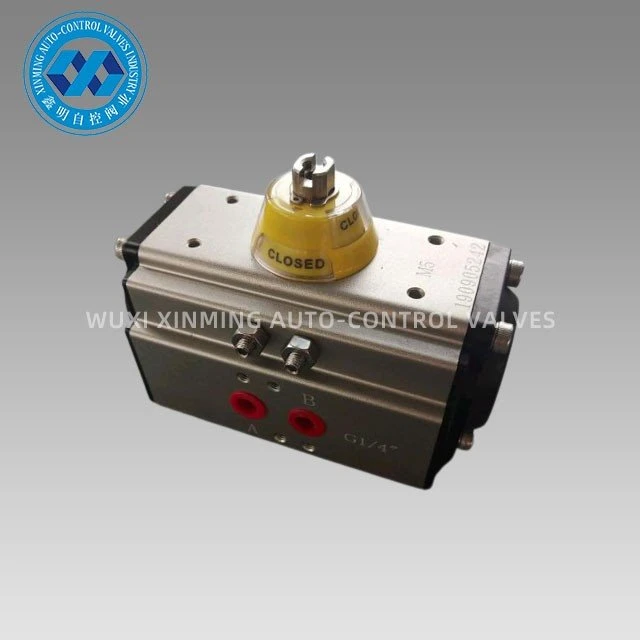

एक्सएम श्रृंखला एंगल ट्रैवल न्यूमेटिक एक्ट्यूएटर का उपयोग स्वचालित रूप से रोटरी मूवमेंट के साथ तितली वाल्व, बॉल वाल्व और मशीनरी को नियंत्रित करने के लिए किया जाता है। कठोर ऑक्सीकरण उपचार के साथ सटीक डाई {{1}कास्टिंग एल्यूमीनियम मिश्र धातु डबल {{2}रैक पिस्टन रोटरी कोण सटीकता और कर्तव्य जीवन में सुधार करते हैं। कठोर ऑक्सीकरण वाली एक्चुएटर बॉडी प्रभावी ढंग से खरोंच से बच सकती है।
उत्पाद विशिष्टताएँ
|
प्रोडक्ट का नाम |
कोण यात्रा वायवीय एक्चुएटर |
|
सामग्री |
स्टेनलेस स्टील / एल्यूमीनियम मिश्र धातु |
|
प्रमाणपत्र |
ISO9001: 2015, CE, ATEX, SIL3 |
|
समारोह |
बंद |
|
आवेदन |
ऑटोमेशन बॉल वाल्व, ऑटोमेशन बटरफ्लाई वाल्व |
|
तापमान की रेंज |
-40~150 डिग्री सेल्सियस |
|
डिलीवरी का समय |
सामान्यतः 7 दिनों के भीतर. |
|
शिपिंग बंदरगाह |
शंघाई, निंगबो, आदि। |
|
पैकेज विवरण |
प्रत्येक कार्टन अंदर, प्लाईवुड केस (महासागर शिपमेंट) या फूस (वायु शिपमेंट) बाहर |
|
रोटरी कोण |
0~90 डिग्री/ 0~120 डिग्री/ 0~180 डिग्री |
|
संरचना |
रैक और पिनियन रोटरी एक्चुएटर |
|
सतह का उपचार |
कठोर एनोडाइजेशन |
|
कार्य तापमान |
सामान्य तापमान: -20 डिग्री ~ 80 डिग्री (-4 डिग्री फ़ारेनहाइट ~ 176 डिग्री फ़ारेनहाइट) |
|
संबंध |
नामुर, ISO5211 और DIN3337 |
|
टोपी का रंग |
समर्थन अनुकूलित |
|
प्रकार |
दोहरा अभिनय और एकल अभिनय |
|
सूचक |
समर्थन अनुकूलित |
|
सहायक उपकरण स्थापित करें |
सीमा स्विच बॉक्स / सोलेनॉइड वाल्व / वाल्व पोजिशनर, आदि। |
|
वाल्व सहायक उपकरण |
मैनुअल ओवरराइड गियरबॉक्स |
|
पिस्टन |
कठोर एनोडाइजिंग |
|
मध्यम |
जल, तेल, वायु या संक्षारक वातावरण |
|
नमूना |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
आपूर्ति की योग्यता
हमारे पास मानक मॉडलों का पर्याप्त भंडार है और हम उन्हें शीघ्र वितरित कर सकते हैं।
OEM/ODM अनुकूलन का समर्थन करता है, 7 दिनों के भीतर छोटे - बैच के अनुकूलित उत्पादन को सबसे तेजी से पूरा करने के साथ।
पैकिंग एवं डिलिवरी
पैकिंग विवरण:
1). अंदर फोम पैकिंग के साथ अलग कार्टन
2) समुद्री शिपमेंट के लिए प्लाईवुड केस
3) हवाई शिपमेंट के लिए प्लाईवुड फूस
प्रस्थान का बंदरगाह: शंघाई, चीन
समय सीमा:
|
मात्रा(इकाइयाँ) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
ईएसटी। समय(दिन) |
माल स्टॉक में है |
7 |
20 |
बातचीत करने के लिए |
फ़ायदा
प्रक्रिया की सटीकता और कर्तव्य जीवन को सुनिश्चित करने के लिए सभी प्रक्रियाएं सीएनसी द्वारा एक बार बनाई जाती हैं।

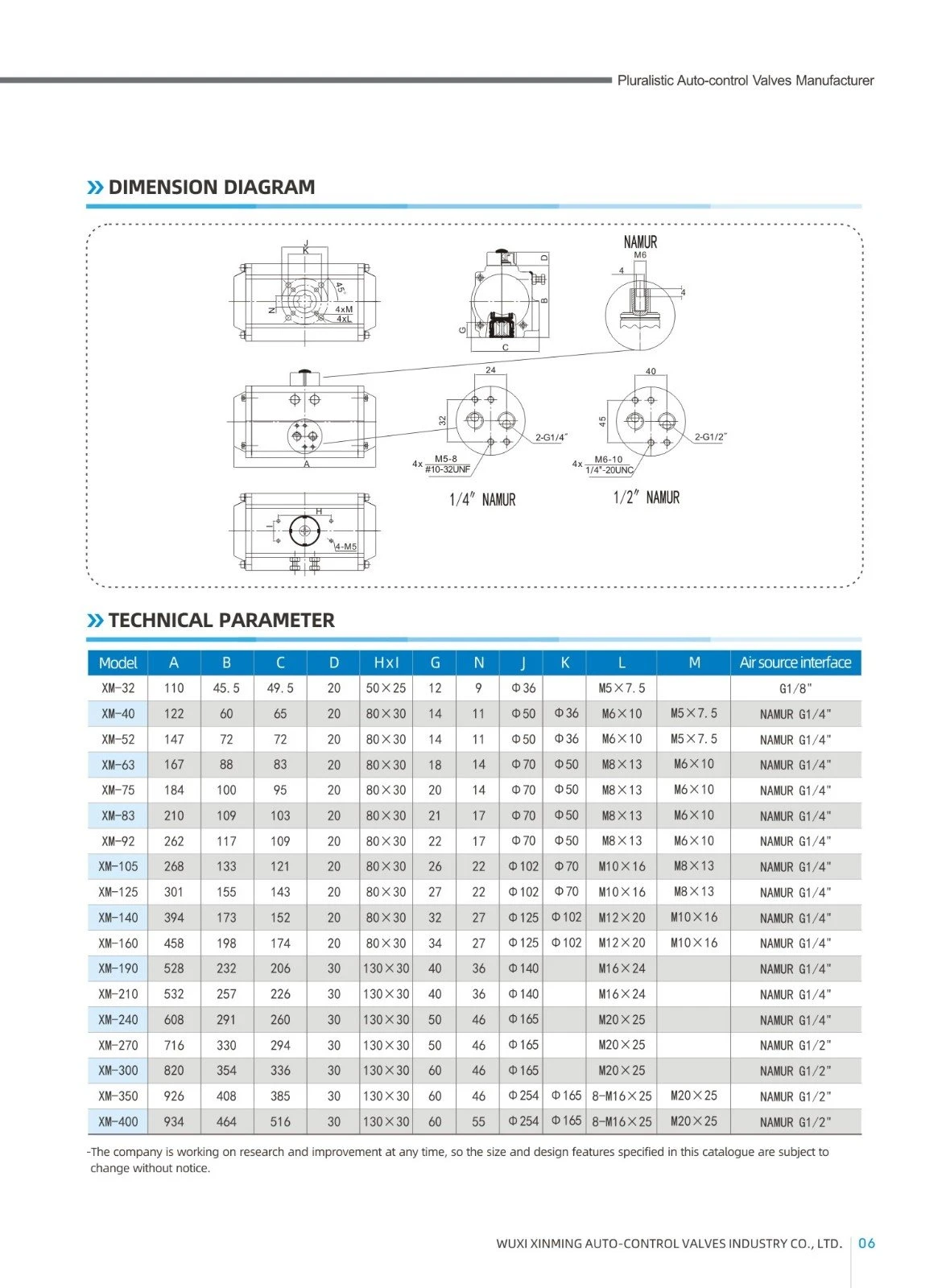

कोण यात्रा वायवीय एक्चुएटर आयाम
एक्सएम डबल एक्टिंग एक्चुएटर आउटपुट टॉर्क टेबल
|
नमूना |
इनपुट वायु दाब (इकाई:बार) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
वायु दाब आउटपुट टॉर्क (एनएम) |
||||||
|
एक्सएम-डीए32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
एक्सएम-डीए40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
एक्सएम-डीए52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
एक्सएम-डीए63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
एक्सएम-डीए75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
एक्सएम-डीए83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
एक्सएम-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
एक्सएम-डीए105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
एक्सएम-डीए125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
एक्सएम-डीए140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
एक्सएम-डीए160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
एक्सएम-डीए190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
एक्सएम-डीए210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
एक्सएम-डीए240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
एक्सएम-डीए270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
एक्सएम-डीए300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
एक्सएम-डीए350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
एक्सएम-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
