उत्पाद का परिचय

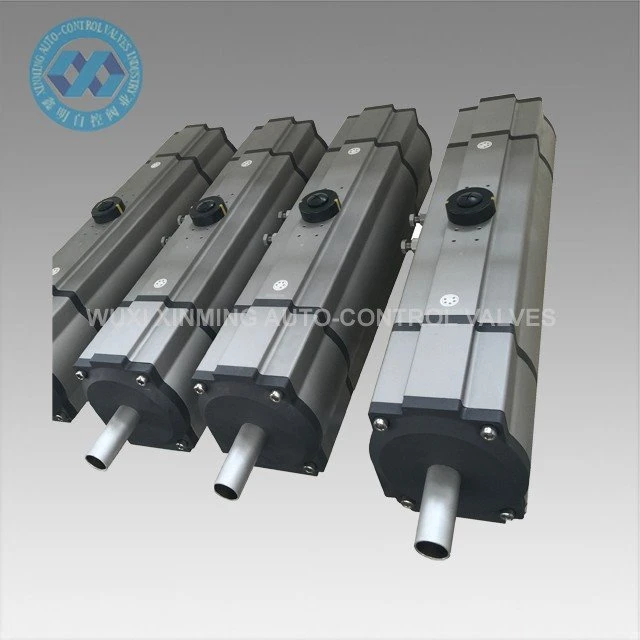

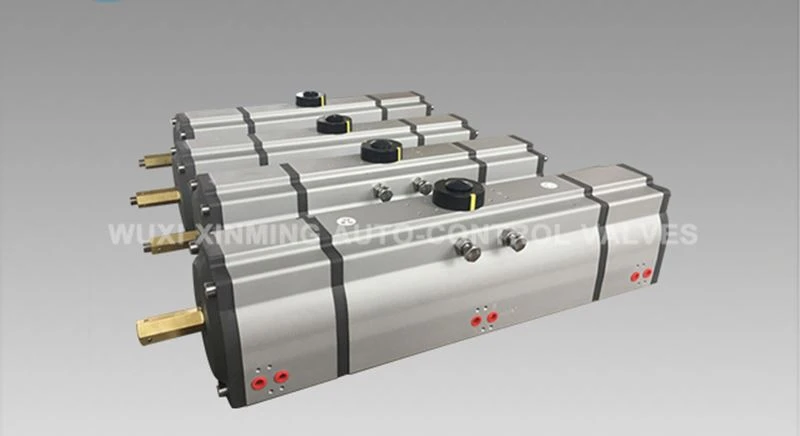

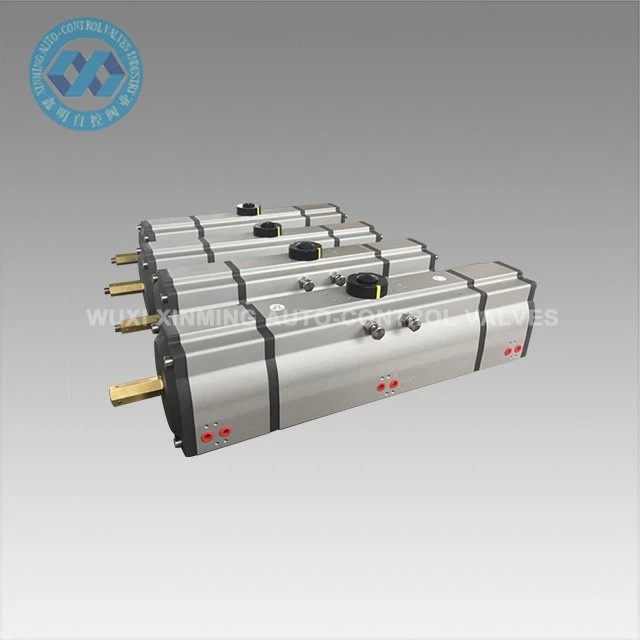

थ्री स्टेज न्यूमेटिक एक्ट्यूएटर का उपयोग बटरफ्लाई वाल्व, बॉल वाल्व और मशीनरी को रोटरी मूवमेंट के साथ स्वचालित रूप से नियंत्रित करने के लिए किया जाता है। कठोर ऑक्सीकरण उपचार के साथ सटीक मरने के कास्टिंग एल्यूमीनियम मिश्र धातु डबल-रैक पिस्टन रोटरी कोण सटीकता और कर्तव्य जीवन में सुधार करते हैं। हार्ड-ऑक्सीडेशन वाला एक्ट्यूएटर बॉडी खरोंच से प्रभावी ढंग से बच सकता है।
जल्दी से विवरण
उत्पाद का नाम: तीन चरण वायवीय Actuator
ब्रांड नाम: एक्सएम, और OEM भी स्वीकार किए जाते हैं
Actuator आकार: 32mm-400mm

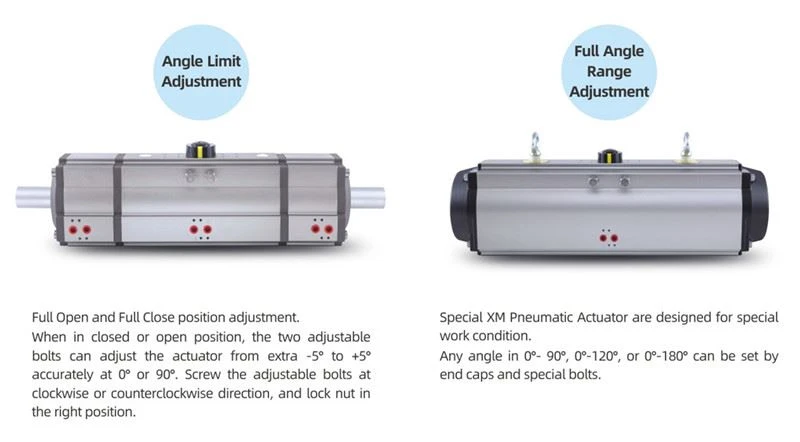

रोटरी कोण: 0 डिग्री ~ 180 डिग्री (± 5 डिग्री)
कार्य तापमान रेंज: -20 ℃ ~ +80 ℃ (मानक)
-40 ℃ ~ +80 ℃ (कम तापमान)
-15 ℃ ~ 150 ℃ (उच्च तापमान)
वायु आपूर्ति दबाव: 0.2 ~ 0.8MPa, 10Mpa अधिकतम
शीर्ष कनेक्शन: VDI/VDE3845 NAMUR
निचला कनेक्शन: आईएसओ 5211 और डीआईएन3337
सामग्री: एल्यूमिनियम मिश्र धातु
संरचना: रैक और पिनियन, दोहरी रैक पिस्टन
एक्ट्यूएटर बॉडी सरफेस ट्रीटमेंट: हार्ड एनोडाइज्ड, या डिप ऑक्सीडेशन
अंत टोपी रंग: काला भूरा, काला, गहरा नीला, आसमानी नीला, लाल, नारंगी, हरा, आदि।
प्रमाणन: सीई, एटीएक्स, एसआईएल 3, आईएसओ 9 001: 2016
तकनीकी मापदण्ड
एक्सएम थ्री स्टेज न्यूमेटिक एक्ट्यूएटर आउटपुट टॉर्क टेबल
नमूना | इनपुट वायु दाब (इकाई: बार) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
वायु दाब आउटपुट टोक़ (एनएम) | ||||||
एक्सएम-डीए32-3एस | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
एक्सएम-डीए40-3एस | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
एक्सएम-डीए52-3एस | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
एक्सएम-डीए63-3एस | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
एक्सएम-डीए75-3एस | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
एक्सएम-डीए83-3एस | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
एक्सएम-डीए92-3एस | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
एक्सएम-डीए105-3एस | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
एक्सएम-डीए125-3एस | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
एक्सएम-डीए१४०-३एस | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
एक्सएम-डीए१६०-३एस | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
एक्सएम-डीए१९०-३एस | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
एक्सएम-डीए२१०-३एस | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
एक्सएम-डीए240-3एस | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
एक्सएम-डीए२७०-३एस | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
एक्सएम-डीए300-3एस | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
एक्सएम-डीए350-3एस | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
एक्सएम-डीए400-3एस | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
आपूर्ति की योग्यता
आपूर्ति की क्षमता: प्रति माह 10000 इकाइयां वायवीय रोटरी एक्ट्यूएटर
पैकिंग [जीजी] amp; वितरण
पैकिंग विवरण: 1)। फोम पैकिंग के साथ अलग गत्ते का डिब्बा अंदर
2))। महासागर शिपमेंट के लिए प्लाईवुड का मामला
3))। हवाई लदान के लिए प्लाईवुड फूस
प्रस्थान का बंदरगाह: शंघाई, चीन
समय सीमा:
मात्रा (इकाइयाँ) | 1-500 | 501-10000 | ＞10001 |
EST। समय (दिन) | 15 | 30 | बातचीत करने के लिए |
लाभ
1) अच्छे प्रदर्शन और कर्तव्य जीवन को सुनिश्चित करने के लिए ताकत को काफी हद तक बढ़ाने के लिए सभी महत्वपूर्ण स्पेयर पार्ट्स को हार्ड-एनोडाइजेशन के साथ इलाज किया जाएगा।
2) प्रक्रिया सटीकता और कर्तव्य जीवन सुनिश्चित करने के लिए सभी प्रक्रिया सीएनसी द्वारा एक बार बनाने वाली हैं।
आवेदन
वायवीय रैक और पिनियन एक्ट्यूएटर्स को विभिन्न ज्वलनशील, संक्षारक, धूलदार, मजबूत चुंबकीय क्षेत्र, विकिरण, कंपन और जंग इनडोर या बाहरी वातावरण में लागू किया जा सकता है, और व्यापक रूप से विद्युत शक्ति, पेट्रोकेमिकल, धातु विज्ञान, पेट्रोलियम, प्राकृतिक गैस, कस्बों, इमारतों में उपयोग किया जाता है। , जल निकासी, रसायन, तेल शोधन, खनन, बिजली संयंत्र, धातु विज्ञान, निर्माण, दवा, भोजन, प्राकृतिक गैस, वैज्ञानिक अनुसंधान, आदि।
कंपनी का परिचय
2007 के बाद से, वूशी XINMING ऑटो-कंट्रोल वाल्व्स इंडस्ट्री कं, लिमिटेड ने स्थापित किया है।
हम मुख्य रूप से वायवीय Actuator, वायवीय गेंद वाल्व, वायवीय तितली वाल्व, वायवीय / विद्युत नियंत्रण वाल्व, आदि का निर्माण करते हैं।

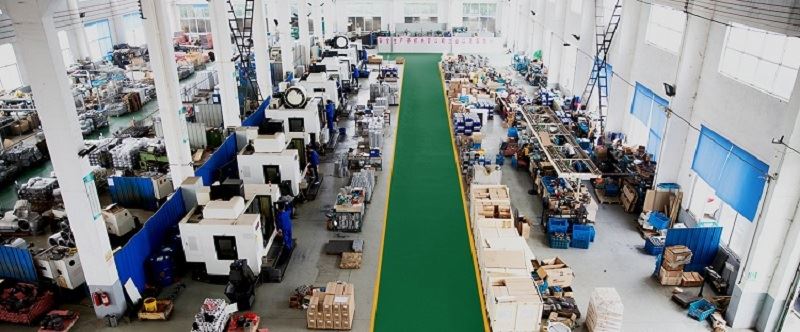

हमारी कंपनी के पास उन्नत प्रसंस्करण उपकरण और परिष्कृत परीक्षण उपकरण हैं। हमारे प्रसंस्करण उपकरण में खराद, मिलिंग मशीन, बोरिंग मशीन, प्लानर, ड्रिलिंग मशीन, सीएनसी खराद, सीएनसी मशीनिंग केंद्र और अन्य उपकरण शामिल हैं। पूरी तरह से 30 सेट हैं, जिनमें से 5 सेट आयातित वर्टिकल मशीन सेंटर और कई सेट उन्नत सीएनसी खराद हैं।
