डिज़ाइन विशेषताएँ
डिज़ाइन विशेषताएँ

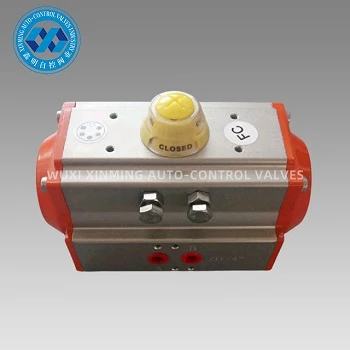

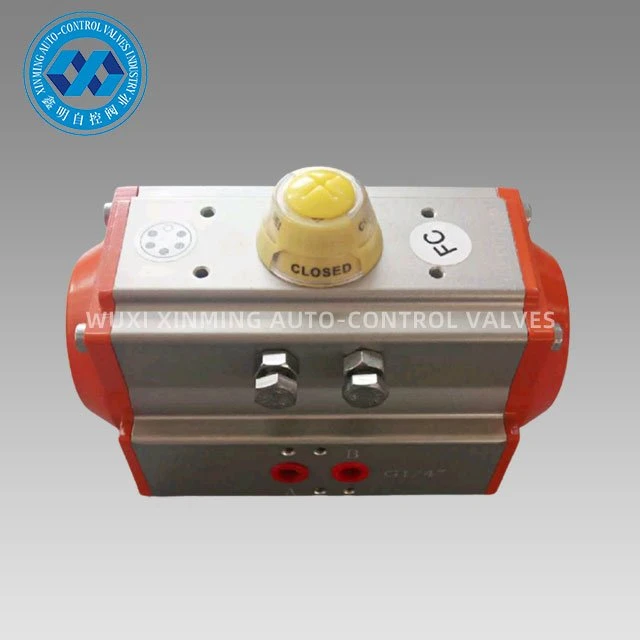

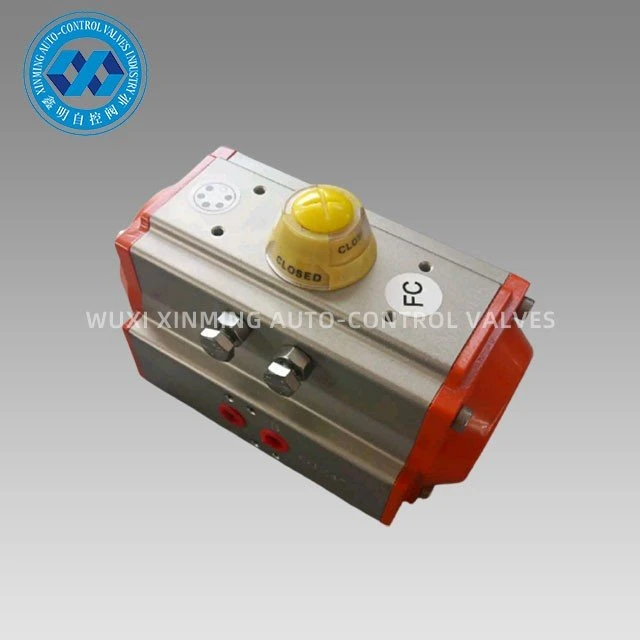

एटी डबल एक्टिंग न्यूमेटिक रोटरी एक्ट्यूएटर का अध्ययन, विकास और डिजाइन नई तकनीकों, नई सामग्री, नई प्रक्रियाओं और देश और विदेश में नवीन अवधारणाओं के व्यापक अनुप्रयोग के आधार पर किया जाता है, जिसमें निम्नलिखित विशेषताएँ होती हैं:
1. पूरी तरह से अंतरराष्ट्रीय नियमों के अनुरूप: IS05211, DIN3337 और VDI/VDE-3845, NAMUR मानक।
2. उच्च शक्ति वाले एल्यूमीनियम सिलेंडर को बाहर निकालने के लिए, आंतरिक सतह लंबी सेवा जीवन, कम घर्षण गुणांक और त्वरित कार्रवाई के साथ बारीक जमीन और कठोर एनोडाइज्ड है।
3. सुंदर कॉम्पैक्ट आधुनिक आकार और कई विनिर्देश चयन को और अधिक किफायती बनाते हैं।
4. सभी सक्रिय सतहें कम घर्षण, लंबे जीवन और शोर के साथ उच्च गुणवत्ता वाले बीयरिंगों को अपनाती हैं।
5. पूर्ण खुले या पूर्ण बंद स्थिति में आसानी से अतिरिक्त ± 5 डिग्री समायोजित करने के लिए दो स्वतंत्र स्ट्रोक समायोजन तंत्र स्थापित किए गए हैं
6. समान बाहरी संरचना वाले एक्चुएटर्स डबल-एक्टिंग और सिंगल-एक्टिंग (स्प्रिंग-रिटर्न) संस्करणों में उपलब्ध हैं। एकल-अभिनय संस्करण में सामान्य-बंद और सामान्य-खुले प्रकार होते हैं
आपूर्ति की योग्यता
आपूर्ति की क्षमता: 10000 यूनिट प्रति माह वायवीय रोटरी एक्ट्यूएटर
पैकिंग और वितरण
पैकिंग विवरण: 1)। अंदर फोम पैकिंग के साथ अलग गत्ते का डिब्बा
2) महासागर शिपमेंट के लिए प्लाईवुड का मामला
3) हवा लदान के लिए प्लाईवुड फूस
प्रस्थान का बंदरगाह: शंघाई, चीन
समय - सीमा:
|
मात्रा (इकाइयां) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
EST। समय (दिन) |
स्टॉक में माल |
7 |
20 |
बातचीत करने के लिए |
उत्पाद का परिचय
एक्सएम सीरीज एटी न्यूमैटिक एक्चुएटर्स का इस्तेमाल बटरफ्लाई वॉल्व, बॉल वॉल्व और मशीनरी को रोटरी मूवमेंट के साथ स्वचालित रूप से नियंत्रित करने के लिए किया जाता है। सटीक डाई-कास्टिंग एल्यूमीनियम मिश्र धातु डबल-रैक पिस्टन हार्ड ऑक्सीकरण उपचार के साथ रोटरी कोण सटीकता और कर्तव्य जीवन में सुधार करते हैं। हार्ड-ऑक्सीकरण वाला एक्ट्यूएटर बॉडी प्रभावी रूप से खरोंच से बच सकता है।
फ़ायदा
1) अच्छा प्रदर्शन और कर्तव्य जीवन सुनिश्चित करने के लिए सभी महत्वपूर्ण स्पेयर पार्ट्स को एक बड़ी डिग्री तक ताकत बढ़ाने के लिए हार्ड-एनोडाइजेशन के साथ इलाज किया जाएगा।
2) प्रक्रिया सटीकता और कर्तव्य जीवन सुनिश्चित करने के लिए सीएनसी द्वारा सभी प्रक्रियाएं एक बार बनाई जा रही हैं।
आवेदन पत्र
वायवीय रोटरी एक्ट्यूएटर्स विभिन्न ज्वलनशील, संक्षारक, धूल भरे, मजबूत चुंबकीय क्षेत्र, विकिरण, कंपन संक्षारक वातावरण के अंदर या बाहर के लिए उपयुक्त हो सकते हैं, जो विद्युत शक्ति, पेट्रोकेमिकल, धातु विज्ञान, पेट्रोलियम, गैस, शहर, निर्माण के क्षेत्र में व्यापक रूप से उपयोग किए जाते हैं। जल निकासी, रासायनिक उद्योग, तेल शोधन, खनन, बिजली संयंत्र, धातु विज्ञान, वास्तुकला, चिकित्सा, भोजन, गैस, वैज्ञानिक अनुसंधान, आदि।
तकनीकी मापदंड
एक्सएम डबल एक्टिंग एक्ट्यूएटर आउटपुट टॉर्क टेबल
| नमूना |
इनपुट वायु दाब (इकाई: बार) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| वायु दाब आउटपुट टोक़ (एनएम) | ||||||
|
एक्सएम-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
एक्सएम-डीए40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
एक्सएम-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
एक्सएम-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
एक्सएम-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
एक्सएम-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
एक्सएम-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
एक्सएम-डीए105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
एक्सएम-डीए125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
एक्सएम-डीए140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
एक्सएम-डीए160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
एक्सएम-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
एक्सएम-डीए210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
एक्सएम-डीए240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
एक्सएम-डीए 270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
एक्सएम-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
एक्सएम-डीए350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
एक्सएम-डीए400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
कंपनी का परिचय
2007 के बाद से, वूशी शिनमिंग ऑटो-कंट्रोल वाल्व उद्योग कं, लिमिटेड ने स्थापित किया है।
हम मुख्य रूप से वायवीय एक्ट्यूएटर, वायवीय बॉल वाल्व, वायवीय तितली वाल्व, वायवीय / विद्युत नियंत्रण वाल्व आदि का निर्माण करते हैं।

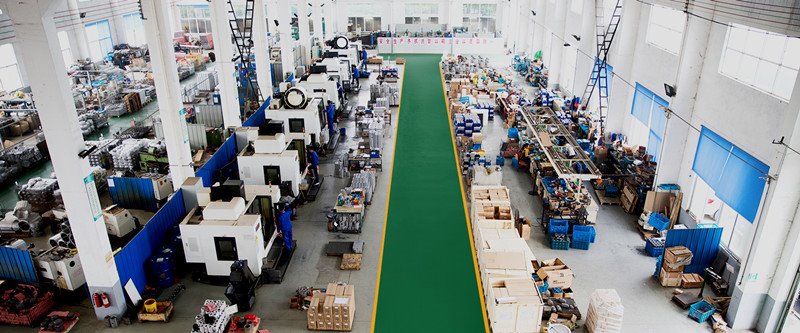

हमारी कंपनी के पास उन्नत प्रसंस्करण उपकरण और परिष्कृत परीक्षण उपकरण हैं। हमारे प्रसंस्करण उपकरण में खराद, मिलिंग मशीन, बोरिंग मशीन, प्लानर, ड्रिलिंग मशीन, सीएनसी खराद, सीएनसी मशीनिंग केंद्र और अन्य उपकरण शामिल हैं। पूरी तरह से 30 सेट हैं, जिनमें से 5 सेट आयातित वर्टिकल मशीन सेंटर और कई सेट उन्नत सीएनसी खराद हैं।
हमारी सेवा
1) 7x24 घंटे हॉटलाइन
2) सख्त गुणवत्ता नियंत्रण
3) अनुकूल कीमत पर अच्छी गुणवत्ता
4) उत्कृष्ट सेवा के बाद
5) ऑनलाइन तकनीकी सहायता
6) डिलीवरी का समय
