उत्पाद का परिचय

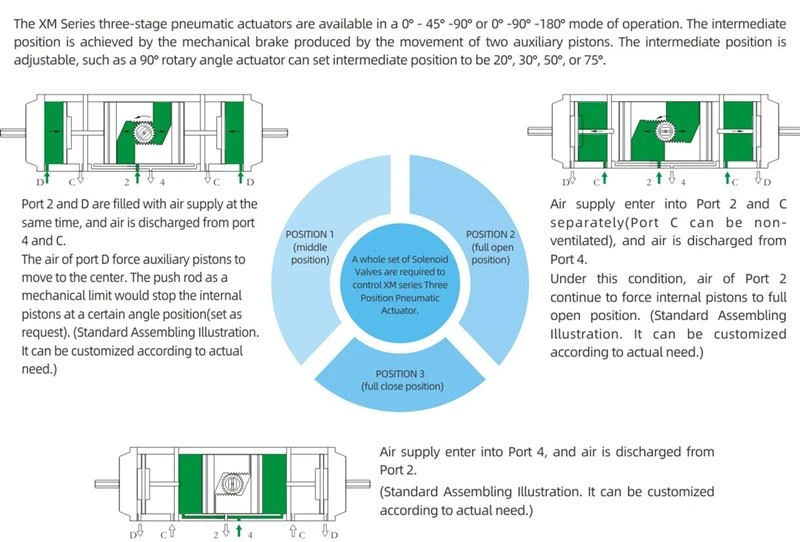

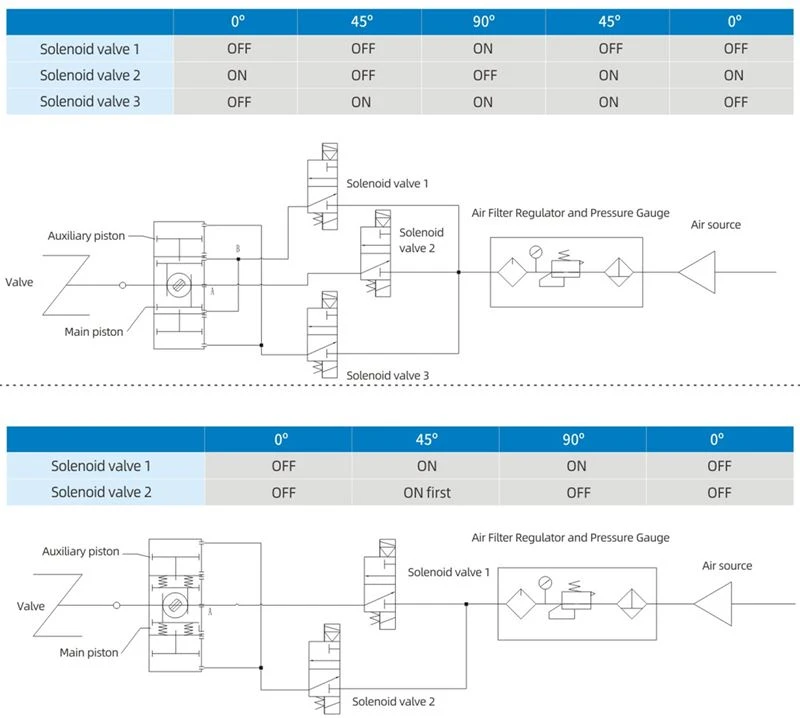

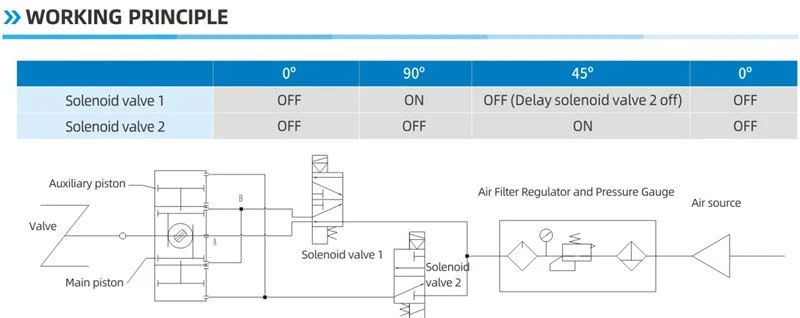

एक्सएम सीरीज थ्री-स्टेज न्यूमेटिक एक्ट्यूएटर्स 0 डिग्री - 45 डिग्री -90 डिग्री या 0 डिग्री -90 डिग्री -180 डिग्री मोड में उपलब्ध हैं। संचालन। मध्यवर्ती स्थिति दो सहायक पिस्टन के आंदोलन द्वारा उत्पादित यांत्रिक ब्रेक द्वारा प्राप्त की जाती है। मध्यवर्ती स्थिति समायोज्य है, जैसे कि 90 डिग्री रोटरी कोण एक्ट्यूएटर मध्यवर्ती स्थिति को 20 डिग्री, 30 डिग्री, 50 डिग्री या 75 डिग्री पर सेट कर सकता है।
जल्दी से विवरण

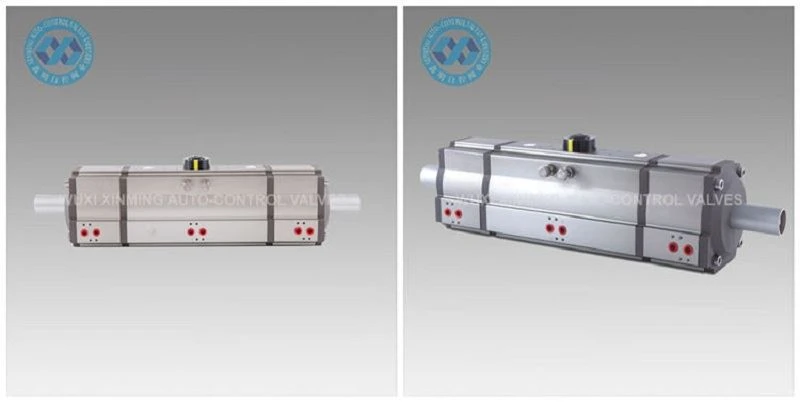

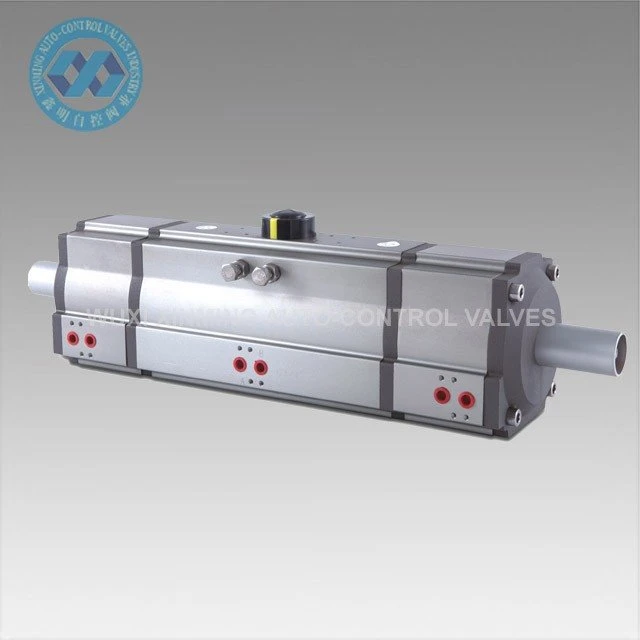

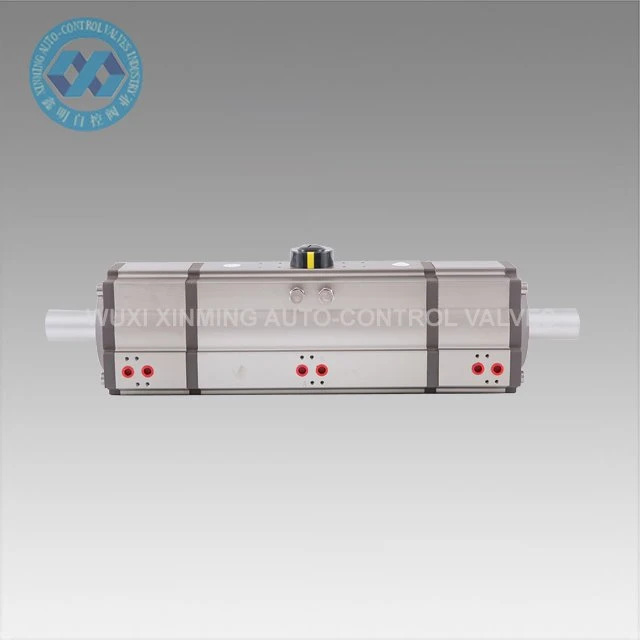

उत्पाद का नाम: 3 स्थिति वायवीय Actuator
ब्रांड का नाम: एक्सएम, और OEM भी स्वीकार किया जाता है
एक्चुएटर आकार: 32मिमी-400मिमी

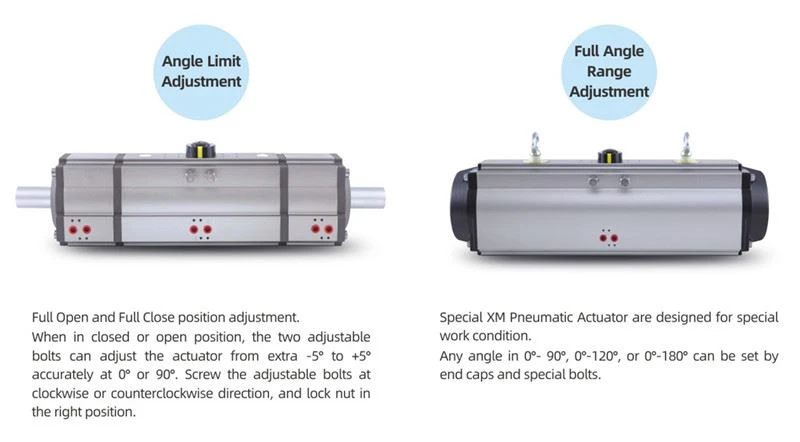

रोटरी कोण: 0 डिग्री ~ 180 डिग्री (±5 डिग्री)
कार्य तापमान रेंज: -20 डिग्री ~ प्लस 80 डिग्री (मानक)
-40 डिग्री ~ प्लस 80 डिग्री (कम तापमान)
-15 डिग्री ~150 डिग्री (उच्च तापमान)
वायु आपूर्ति दबाव: {{0}}.2~0.8MPa, 10Mpa अधिकतम
शीर्ष कनेक्शन: VDI/VDE3845 NAMUR
निचला कनेक्शन: आईएसओ 5211 और डीआईएन3337
सामग्री: एल्यूमिनियम मिश्र धातु
संरचना: रैक और पिनियन, दोहरी रैक पिस्टन
एक्ट्यूएटर बॉडी सरफेस ट्रीटमेंट: हार्ड एनोडाइज्ड, या डिप ऑक्सीडेशन
अंत टोपी रंग: काला भूरा, काला, गहरा नीला, आसमानी नीला, लाल, नारंगी, हरा, आदि।
प्रमाणन: सीई, एटीएक्स, एसआईएल 3, आईएसओ 9 001: 2016
वायवीय Actuators के लाभ
1. निरंतर गैस सिग्नल और आउटपुट रैखिक विस्थापन स्वीकार करें (बिजली / गैस रूपांतरण उपकरण जोड़ने के बाद, यह निरंतर विद्युत संकेत भी स्वीकार कर सकता है), और कुछ घुमाव के हाथ से सुसज्जित होने पर कोणीय विस्थापन का उत्पादन कर सकते हैं।
2. इसके सकारात्मक और नकारात्मक कार्य हैं।
3. चलने की गति बड़ी है, लेकिन भार बढ़ने पर गति धीमी हो जाएगी।
4. आउटपुट बल ऑपरेटिंग दबाव से संबंधित है।
5. उच्च विश्वसनीयता, लेकिन गैस स्रोत बाधित होने के बाद वाल्व को बनाए नहीं रखा जा सकता है (इसे बनाए रखने वाले वाल्व को जोड़ने के बाद बनाए रखा जा सकता है)।
6. खंड नियंत्रण और कार्यक्रम नियंत्रण का एहसास करना असुविधाजनक है।
7. पर्यावरण के लिए सरल रखरखाव और अच्छी अनुकूलन क्षमता।
8. आउटपुट पावर बड़ी है।
9, विस्फोट प्रूफ समारोह के साथ।
आपूर्ति की योग्यता
आपूर्ति की क्षमता: 10000 यूनिट प्रति माह वायवीय रोटरी एक्ट्यूएटर
पैकिंग और डिलिवरी
पैकिंग विवरण: 1)। फोम पैकिंग के साथ अलग गत्ते का डिब्बा अंदर
2))। महासागर शिपमेंट के लिए प्लाईवुड का मामला
3))। हवाई लदान के लिए प्लाईवुड फूस
फ़ायदा
1) अच्छे प्रदर्शन और कर्तव्य जीवन को सुनिश्चित करने के लिए ताकत को काफी हद तक बढ़ाने के लिए सभी महत्वपूर्ण स्पेयर पार्ट्स को हार्ड-एनोडाइजेशन के साथ इलाज किया जाएगा।
2) प्रक्रिया सटीकता और कर्तव्य जीवन सुनिश्चित करने के लिए सभी प्रक्रियाएं सीएनसी द्वारा एक बार बनाई जाती हैं।
तकनीकी मापदंड
एक्सएम 3 स्थिति न्यूमेटिक एक्ट्यूएटर आउटपुट टॉर्क टेबल
नमूना | इनपुट वायु दाब (इकाई: बार) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
वायु दाब आउटपुट टोक़ (एनएम) | ||||||
एक्सएम-डीए32-3एस | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
एक्सएम-डीए40-3एस | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
एक्सएम-डीए52-3एस | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
एक्सएम-डीए63-3एस | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
एक्सएम-डीए75-3एस | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
एक्सएम-डीए83-3एस | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
एक्सएम-डीए92-3एस | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
एक्सएम-डीए105-3एस | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
एक्सएम-डीए125-3एस | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
एक्सएम-डीए140-3एस | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
एक्सएम-डीए160-3एस | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
एक्सएम-डीए190-3एस | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
एक्सएम-डीए210-3एस | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
एक्सएम-डीए240-3एस | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
एक्सएम-डीए270-3एस | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
एक्सएम-डीए300-3एस | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
एक्सएम-डीए350-3एस | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
एक्सएम-डीए400-3एस | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
