उत्पाद अवलोकन

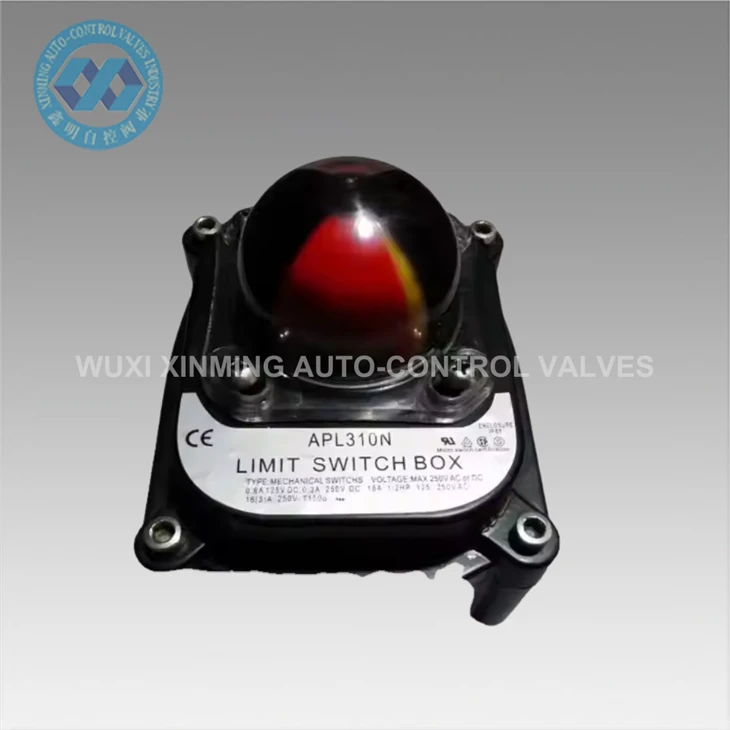

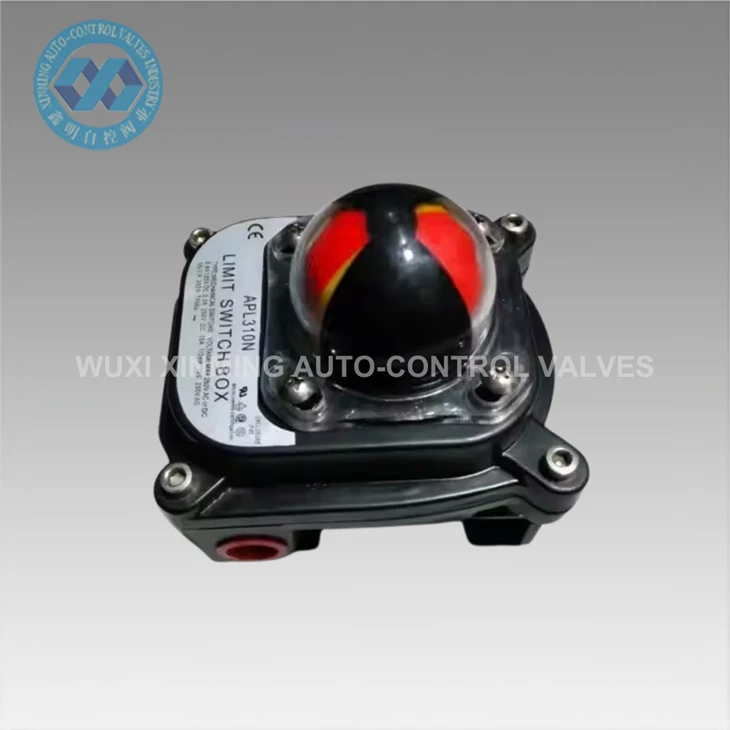

APL-310N लिमिट स्विच बॉक्स एक विश्वसनीय वाल्व स्थिति संकेतक और फीडबैक डिवाइस है जो औद्योगिक स्वचालन प्रणालियों के लिए डिज़ाइन किया गया है। इसका उपयोग वायवीय या इलेक्ट्रिक एक्चुएटर्स द्वारा संचालित होने पर, बॉल वाल्व और बटरफ्लाई वाल्व सहित क्वार्टर-टर्न वाल्व की खुली और बंद स्थिति की निगरानी के लिए किया जाता है।
वास्तविक समय पर यांत्रिक और विद्युत स्थिति प्रतिक्रिया प्रदान करके, APL-310N प्रक्रिया नियंत्रण प्रणालियों में सुरक्षित और सटीक वाल्व संचालन सुनिश्चित करने में मदद करता है, खासकर जहां दूरस्थ निगरानी की आवश्यकता होती है।
विशेषताएँ
- डाई-कास्ट एल्यूमीनियम मिश्र धातु खोल, पाउडर कोटिंग, सुंदर उपस्थिति और विश्वसनीय गुणवत्ता
- संकेतक द्वारा स्विच स्थिति को स्पष्ट रूप से पहचाना जा सकता है
- कैम को तुरंत सेट करें, स्प्लाइन शाफ्ट और स्प्रिंग के माध्यम से माउंट किया गया, उपकरण के बिना समायोजित करना आसान है।
- सुरक्षित और सुविधाजनक वायरिंग के लिए 8मानक संपर्कों के साथ मल्टी{0}}संपर्क टर्मिनल ब्लॉक
- मानक तार इंटरफ़ेस
- एंटी-ऑफ बोल्ट, ऊपरी कवर से जुड़े बोल्ट अलग करते समय नहीं गिरेंगे।
- आसान स्थापना, स्टेनलेस स्टील स्पिंडल कनेक्शन, और माउंटिंग ब्रैकेट। सभी NAMUR मानकों का अनुपालन करते हैं
तकनीकी निर्देश

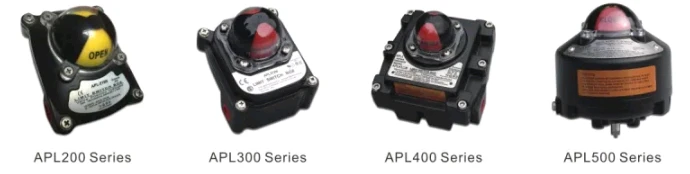

| APL200,300,400,500 श्रृंखला | ||
| शंख | मानक | विकल्प |
| तापमान | 200 सीरीज(आईपी66) 300 सीरीज(आईपी66) 400 सीरीज(एक्सडी II बीटी6 आईपी66) | |
| 500 श्रृंखला (एक्सडी आईआईसीटी6 जीबी डीआईपी ए21टीए, टी6 आईपी66) | ||
| -25 डिग्री ~+85 डिग्री | ||
| वायरिंग पोर्ट | 2XNPT1/2(200/300 सीरीज लागू) | पीटी1/2(200/300 श्रृंखला लागू) |
| 2XNPT3/4(400/500 श्रृंखला लागू) | पीएफ1/2(200/300 प्रकार श्रृंखला लागू) | |
| M20.PG13.5(200/300 सीरीज लागू) | ||
| पीटी3/4(400/500 श्रृंखला लागू) | ||
| पीएफ3/4(400/500 श्रृंखला लागू) | ||
अनुप्रयोग
APL-310N वाल्व स्थिति संकेतक का व्यापक रूप से औद्योगिक स्वचालन प्रणालियों में उपयोग किया जाता है जहां वाल्व स्थिति की निगरानी की आवश्यकता होती है:
- तेल एवं गैस पाइपलाइन वाल्व की निगरानी
- जल और अपशिष्ट जल उपचार प्रणालियाँ
- रासायनिक प्रसंस्करण संयंत्र
- विद्युत उत्पादन सुविधाएं
- औद्योगिक स्वचालन नियंत्रण प्रणाली
- खाद्य और दवा उत्पादन लाइनें
एक विशिष्ट अपशिष्ट जल उपचार संयंत्र में, नियंत्रण कक्ष को वास्तविक समय पर प्रतिक्रिया प्रदान करने के लिए तितली वाल्वों पर एपीएल -310एन स्थापित किया जाता है, जिससे यह सुनिश्चित होता है कि प्रवाह विनियमन वाल्व सही और सुरक्षित रूप से काम कर रहे हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: लिमिट स्विच बॉक्स का उपयोग किसके लिए किया जाता है?
स्वचालित नियंत्रण प्रणालियों में वाल्वों की खुली/बंद स्थिति प्रतिक्रिया प्रदान करने के लिए एक सीमा स्विच बॉक्स का उपयोग किया जाता है।
Q2: APL-310N किस वाल्व के साथ संगत है?
इसका उपयोग मुख्य रूप से क्वार्टर-टर्न वाल्व जैसे बॉल वाल्व और बटरफ्लाई वाल्व के साथ किया जाता है।
Q3: क्या APL-310N बाहरी उपयोग के लिए उपयुक्त है?
हाँ, इसके IP67-रेटेड एल्यूमीनियम आवास के साथ, इसका उपयोग बाहरी और कठोर वातावरण में किया जा सकता है।
Q4: यह किस माउंटिंग मानक का उपयोग करता है?
यह NAMUR मानक माउंटिंग का उपयोग करता है, जो अधिकांश वायवीय एक्चुएटर्स के साथ संगत है।
