उत्पाद अवलोकन

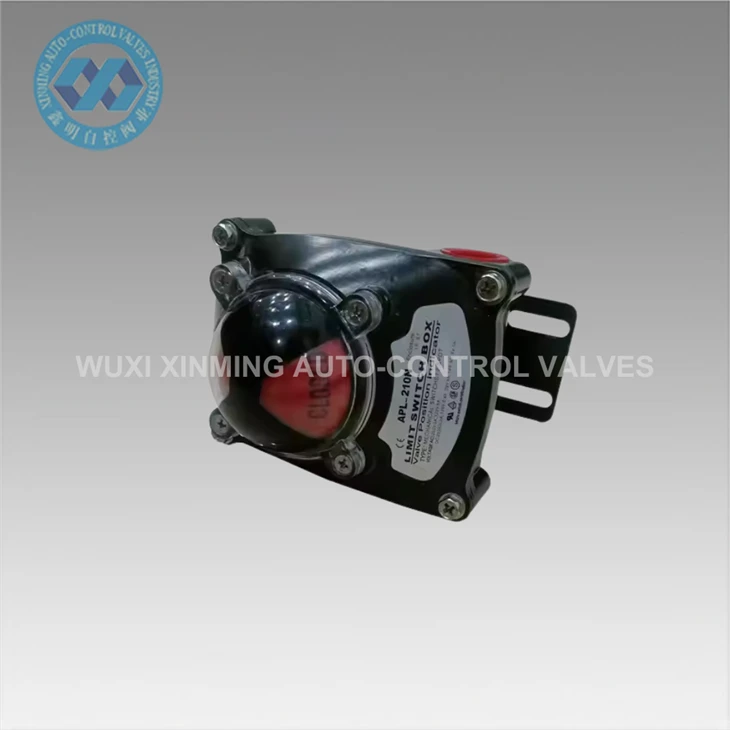

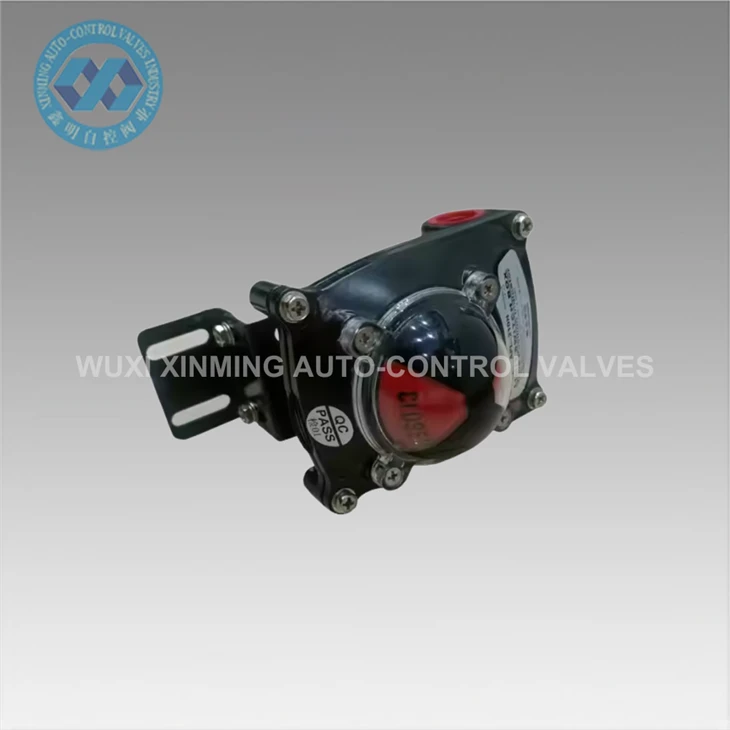

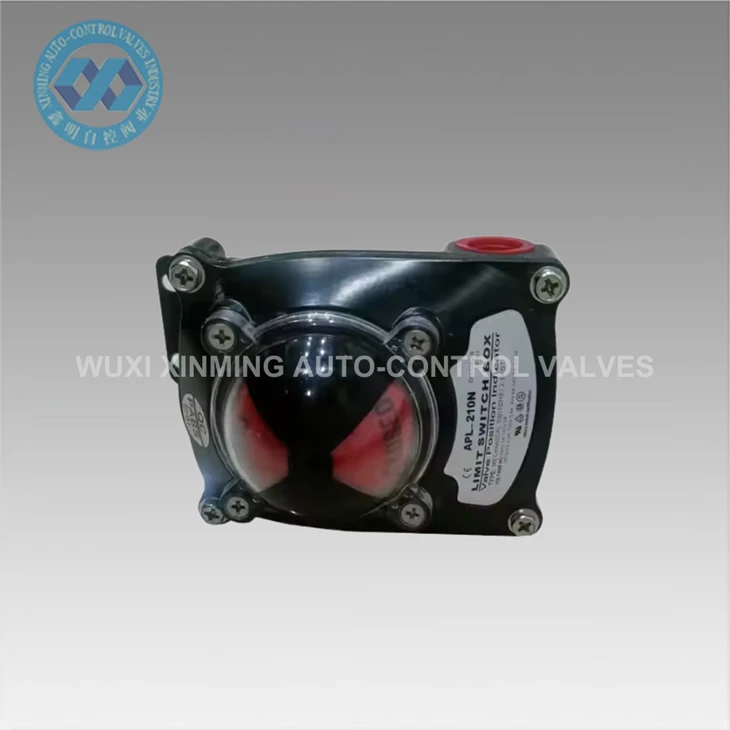

APL-210N मैकेनिकल लिमिट स्विच बॉक्स औद्योगिक स्वचालन प्रणालियों में सटीक वाल्व स्थिति संकेत और फीडबैक के लिए डिज़ाइन किया गया है। नियंत्रण प्रणालियों को विश्वसनीय खुले/बंद स्थिति संकेत प्रदान करने के लिए इसका व्यापक रूप से वायवीय रोटरी एक्चुएटर्स और क्वार्टर-टर्न वाल्व, जैसे बॉल वाल्व और बटरफ्लाई वाल्व पर उपयोग किया जाता है।
यह सीमा स्विच बॉक्स एक आंतरिक कैम तंत्र के माध्यम से वाल्व स्टेम के यांत्रिक रोटेशन को विद्युत स्विचिंग सिग्नल में परिवर्तित करता है, जिससे स्वचालित वाल्व ऑपरेशन के दौरान सटीक स्थिति की निगरानी सुनिश्चित होती है। यह प्रक्रिया उद्योगों में एक आवश्यक घटक है जहां सुरक्षित और स्थिर सिस्टम नियंत्रण के लिए वास्तविक समय वाल्व स्थिति प्रतिक्रिया की आवश्यकता होती है।
काम के सिद्धांत
APL-210N एक वायवीय एक्चुएटर के शीर्ष पर स्थापित किया गया है और यांत्रिक रूप से वाल्व स्टेम से जुड़ा हुआ है। जब वाल्व 0 डिग्री और 90 डिग्री के बीच घूमता है, तो स्विच बॉक्स के अंदर का कैम तदनुसार घूमता है और आंतरिक यांत्रिक स्विच को ट्रिगर करता है।

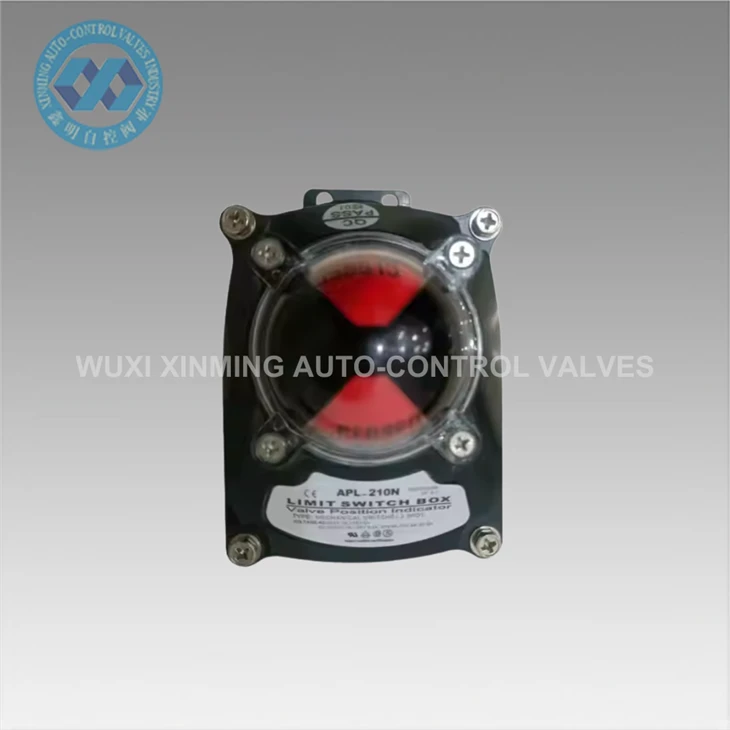

ये स्विच पीएलसी या नियंत्रण प्रणालियों को चालू/बंद सिग्नल भेजते हैं, जिससे पता चलता है कि वाल्व पूरी तरह से खुला है या पूरी तरह से बंद स्थिति में है। शीर्ष कवर पर एक दृश्य संकेतक डिवाइस को खोले बिना स्पष्ट ऑनसाइट पुष्टि प्रदान करता है।
तकनीकी निर्देश
| नमूना | एपीएल-210एन |
| उत्पाद का प्रकार | यांत्रिक सीमा स्विच बॉक्स |
| आवेदन | वाल्व स्थिति संकेत |
| संगत वाल्व | गेंद वाल्व, तितली वाल्व |
| रोटेशन रेंज | 0 डिग्री - 90 डिग्री |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| संरक्षण वर्ग | आईपी67 |
| बढ़ते मानक | नामुर |
| सिग्नल प्रकार | यांत्रिक चालू/बंद स्विच |
| इंस्टालेशन | वायवीय रोटरी एक्चुएटर स्थापित |
अनुप्रयोग
APL-210N सीमा स्विच बॉक्स का व्यापक रूप से औद्योगिक स्वचालन प्रणालियों में उपयोग किया जाता है, जिसके लिए वाल्व स्थिति प्रतिक्रिया की आवश्यकता होती है:
- तेल और गैस पाइपलाइन वाल्व नियंत्रण प्रणाली
- जल उपचार और अपशिष्ट जल सुविधाएं
- रासायनिक प्रसंस्करण संयंत्र
- विद्युत उत्पादन प्रणालियाँ
- औद्योगिक प्रक्रिया स्वचालन लाइनें
- एचवीएसी और सामान्य प्रवाह नियंत्रण प्रणाली
विशिष्ट ऑपरेशन में, इसे बटरफ्लाई वाल्व चलाने वाले वायवीय एक्चुएटर पर स्थापित किया जाता है, जहां यह सुरक्षित प्रक्रिया निगरानी के लिए नियंत्रण कक्ष को वाल्व के खुले/बंद होने की स्थिति की लगातार रिपोर्ट करता है।
