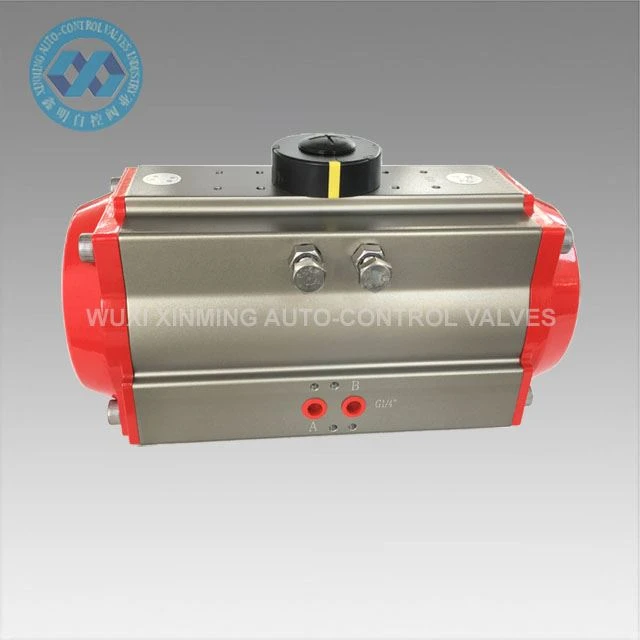

वायवीय वाल्व एक्चुएटर

उत्पाद परिचय

औद्योगिक वाल्व स्वचालन प्रणालियों में, एक्चुएटर वह घटक है जो यह निर्धारित करता है कि वाल्व लंबे चक्रों में विश्वसनीय रूप से काम कर सकता है या नहीं। कई वास्तविक स्थापनाओं में हमने देखा है, वाल्व संबंधी समस्याएं वाल्व के कारण नहीं होती हैं, बल्कि अनुचित एक्चुएटर चयन के कारण होती हैं {{1}अपर्याप्त टॉर्क, अस्थिर स्विचिंग, या निरंतर संचालन के तहत खराब प्रतिक्रिया के कारण।

एक्सएम न्यूमेटिक वाल्व एक्चुएटर को बॉल वाल्व और बटरफ्लाई वाल्व सहित क्वार्टर-टर्न वाल्व ऑटोमेशन के लिए डिज़ाइन किया गया है। यह एक रैक और पिनियन तंत्र के माध्यम से संपीड़ित हवा को रोटरी गति में परिवर्तित करता है, जिससे औद्योगिक प्रक्रिया प्रणालियों में तेज और स्थिर वाल्व संचालन सक्षम होता है।

इसका व्यापक रूप से जल उपचार, रासायनिक प्रसंस्करण, एचवीएसी सिस्टम और सामान्य औद्योगिक स्वचालन में उपयोग किया जाता है जहां विश्वसनीय ऑन/ऑफ वाल्व नियंत्रण की आवश्यकता होती है।

विशेषताएँ

• स्थिर रोटरी गति के लिए रैक और पिनियन संरचना
• स्वचालित वाल्व नियंत्रण के लिए तेज़ वायवीय प्रतिक्रिया
• डबल एक्टिंग और स्प्रिंग रिटर्न प्रकारों में उपलब्ध है
• आसान वाल्व स्थापना के लिए ISO 5211 माउंटिंग
• औद्योगिक उपयोग के लिए कॉम्पैक्ट एल्यूमीनियम मिश्र धातु आवास
• निरंतर साइकिल संचालन के लिए उपयुक्त
• सोलनॉइड वाल्व और लिमिट स्विच बॉक्स के साथ संगत

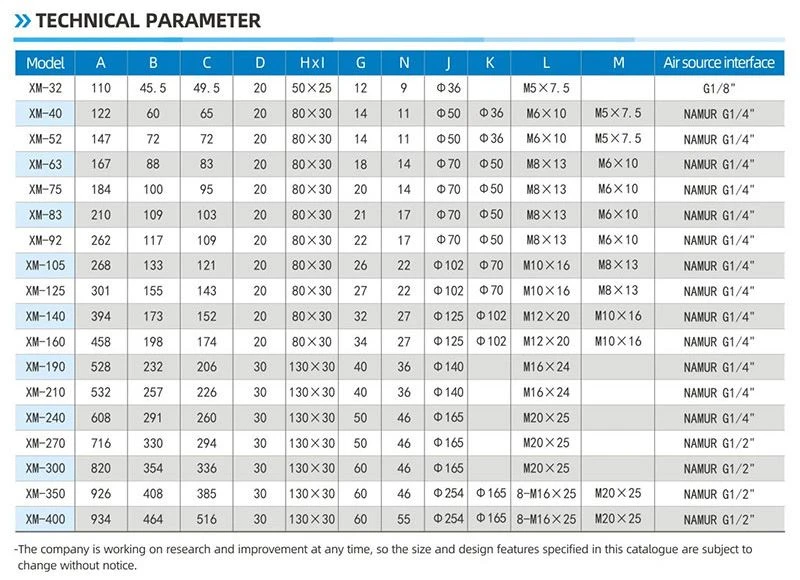

तकनीकी निर्देश

उत्पाद प्रकार: वायवीय वाल्व एक्चुएटर
डिज़ाइन: रैक और पिनियन
ऑपरेशन प्रकार: स्प्रिंग रिटर्न
घूर्णन कोण: 90 डिग्री मानक
कार्य माध्यम: स्वच्छ, शुष्क संपीड़ित हवा
शारीरिक सामग्री: एल्यूमीनियम मिश्र धातु
माउंटिंग मानक: ISO 5211
परिचालन दबाव: 2.5 - 8 बार
तापमान रेंज: मानक/उच्च तापमान विकल्प उपलब्ध हैं
नियंत्रण प्रणाली: वायवीय स्वचालन संगत

वायवीय एक्चुएटर्स की स्थापना

उचित स्थापना यह सुनिश्चित करने के लिए है कि वायवीय एक्ट्यूएटर और वाल्व स्टेम की धुरी में समाक्षीयता है। एक्ट्यूएटर और वाल्व असेंबली से पहले, वाल्व को मापा जाना चाहिए और आवश्यक टॉर्क से अधिक नहीं होना चाहिए। असेंबली के बाद, वायवीय एक्चुएटर और वाल्व का परीक्षण किया जाता है, और रेटेड दबाव वाल्व पर लागू किया जाता है। एक्चुएटर का वायु स्रोत दबाव 0.4mpa या उपयोगकर्ता की आवश्यकताओं के अनुसार है। वाल्व का खुलना और बंद होना लचीला होना चाहिए, और कोई अटकना, रेंगना और अन्य घटनाएं नहीं होनी चाहिए, और कई परीक्षण करें।

सोलनॉइड वाल्व से सुसज्जित वायवीय एक्चुएटर्स को डिबगिंग के दौरान मैन्युअल उपकरणों से सुसज्जित किया जाना चाहिए। सोलनॉइड वाल्व पर लाल बटन चालू करें और विद्युत चालू करें। मैनुअल ऑपरेटिंग तंत्र का उपयोग करते समय, गैस या तरल स्रोत को काट दिया जाना चाहिए, और फिर वायवीय तंत्र को डीबग किया जाना चाहिए। न्यूमेटिक एक्चुएटर्स को वायु स्रोत को सूखा और साफ रखना चाहिए, और एक्चुएटर्स को नियमित रूप से बनाए रखा जाना चाहिए और सोलनॉइड वाल्व या न्यूमेटिक एक्चुएटर में प्रवेश करने और सामान्य काम को प्रभावित करने से बचने के लिए एयर फिल्टर को नियमित रूप से सूखा और सूखा देना चाहिए।

अनुप्रयोग

• बॉल वाल्व स्वचालन प्रणाली
• तितली वाल्व नियंत्रण प्रणाली
• जल उपचार संयंत्र
• एचवीएसी पाइपलाइन सिस्टम
• रासायनिक प्रक्रिया रेखाएँ
• औद्योगिक उपयोगिता पाइपलाइनें
• स्वचालित उत्पादन प्रणालियाँ

OEM और अनुकूलन

• एक्सएम विभिन्न परियोजना आवश्यकताओं के लिए लचीले OEM समाधान प्रदान करता है:
• डबल एक्टिंग या स्प्रिंग रिटर्न कॉन्फ़िगरेशन
• विभिन्न वाल्व आकारों के लिए टॉर्क समायोजन
• यदि आवश्यक हो तो विशेष माउंटिंग इंटरफ़ेस
• सोलनॉइड वाल्व और स्थिति प्रतिक्रिया एकीकरण
• OEM ब्रांडिंग और पैकेजिंग समर्थन
