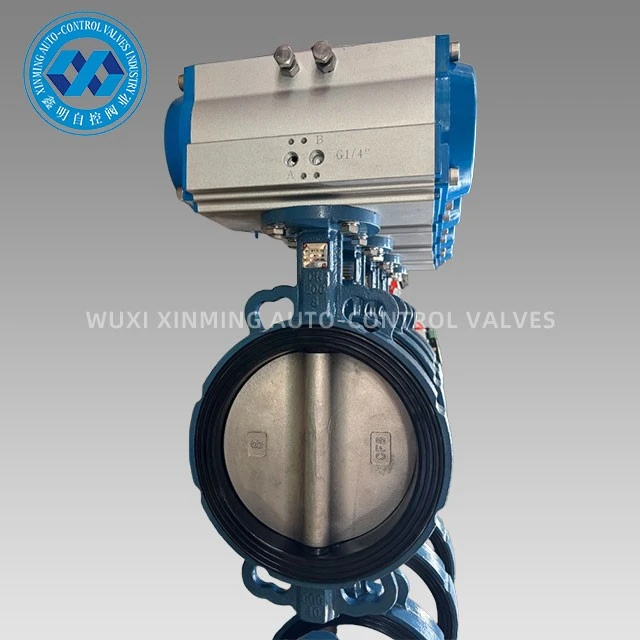

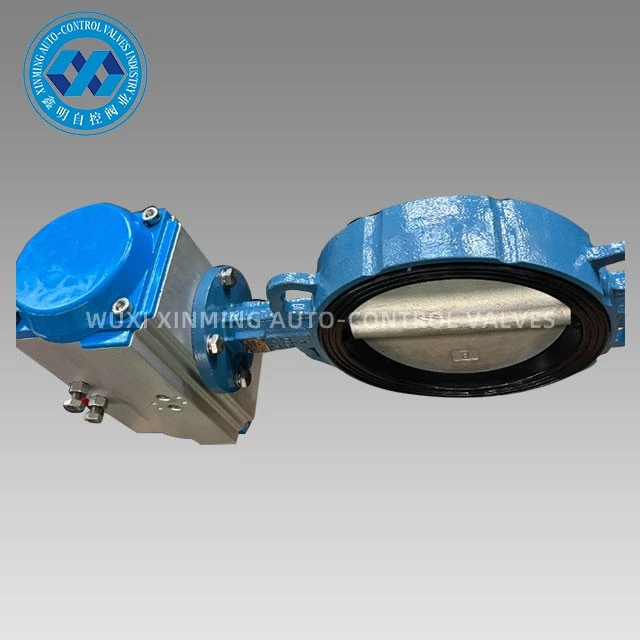

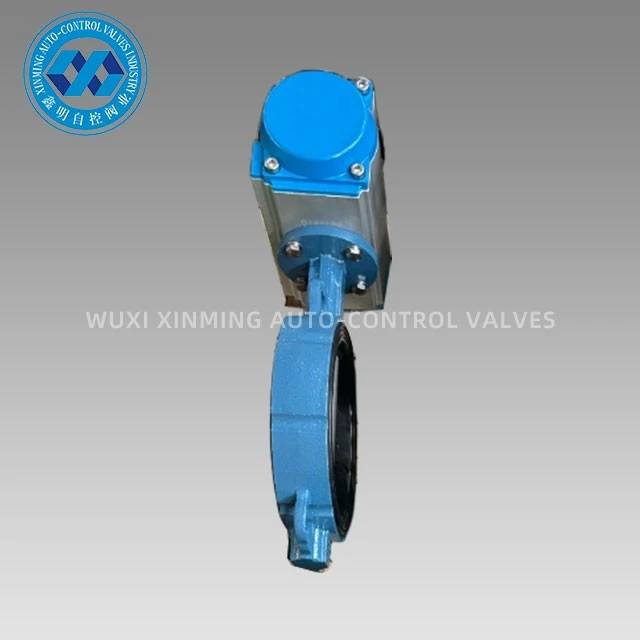

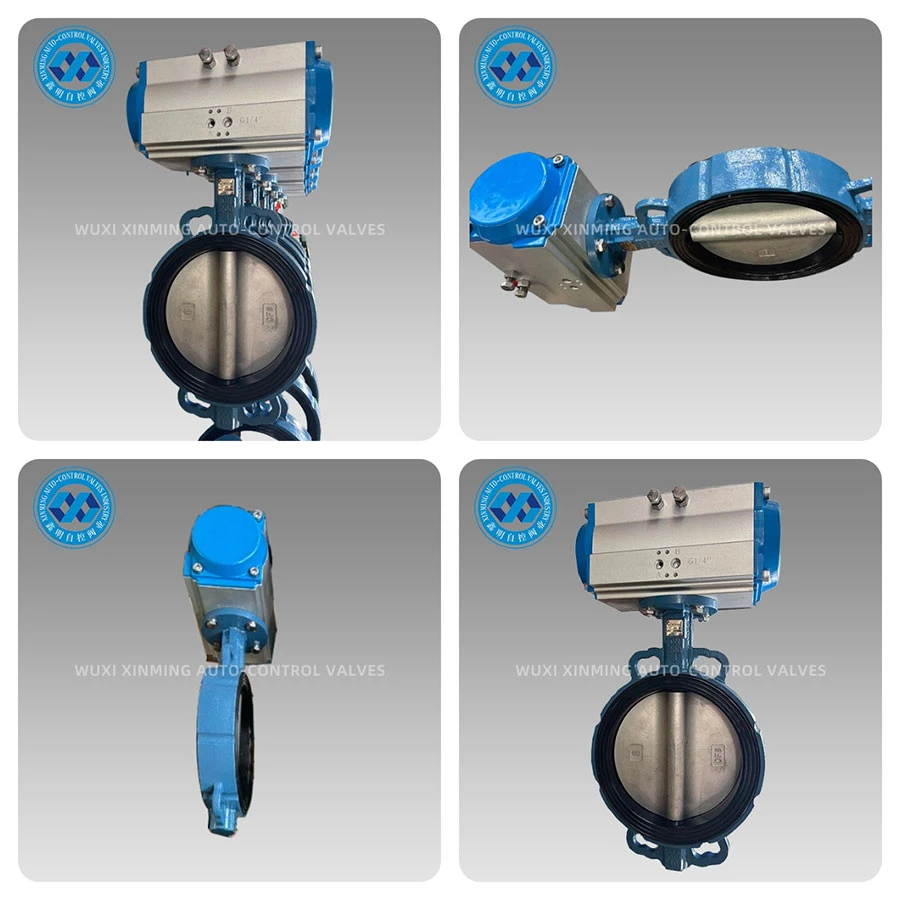

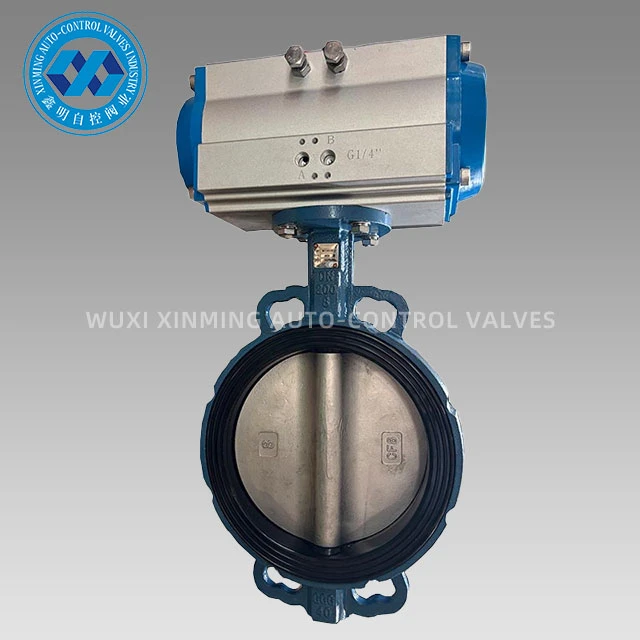

वायवीय एक्चुएटर {{0}संचालित बटरफ्लाई वाल्व एक रैक और पिनियन या कांटा के साथ एक उच्च प्रदर्शन सेंटरलाइन / डबल सनकी तितली वाल्व को एकीकृत करता है, जो स्वच्छ संपीड़ित हवा का उपयोग करके 0- 90 डिग्री से तेजी से खुलने और बंद होने और सटीक समायोजन को प्राप्त करता है। वाल्व बॉडी में एक सुव्यवस्थित डिस्क आकार का प्रवाह चैनल होता है, जिसके परिणामस्वरूप पूरी तरह से खुलने पर बेहद कम दबाव होता है और बंद होने पर शून्य-बबल सील होती है। विशेष रूप से स्वचालित प्रक्रियाओं के लिए डिज़ाइन किया गया, यह गति, सुरक्षा और ऊर्जा दक्षता के लिए आधुनिक उद्योग की कठोर आवश्यकताओं को पूरा करता है।
उत्पाद लाभ:
तेजी से खुलना और बंद होना
एकल {{0}अभिनय 0.5 सेकेंड से कम या उसके बराबर, दोहरा-अभिनय 1 सेकेंड से कम या उसके बराबर, वॉटर हैमर और मीडिया अपशिष्ट को कम करता है।
उच्च टोक़ आउटपुट
कांटा संरचना 15,000 एनएम तक प्रदान करती है, जिससे आसानी से DN1200 बड़े व्यास वाले वाल्व प्लेट चलाए जा सकते हैं।
लंबे समय तक चलने वाली सीलिंग
ईपीडीएम/पीटीएफई मिश्रित रबर लाइनिंग 500,000 चक्रों के बाद भी एएनएसआई कक्षा VI शून्य रिसाव को बनाए रखती है।
अग्निरोधक और विरोधी-स्थैतिक
एपीआई 607 और आईएसओ 10497 के अनुरूप, ज्वलनशील गैस और धूल भरे वातावरण के लिए उपयुक्त।
मॉड्यूलर कनेक्शन
एक्चुएटर और वाल्व बॉडी आईएसओ 5211 मानक फ्लैंज का उपयोग करते हैं; इलेक्ट्रिक/हाइड्रोलिक एक्चुएटर्स को साइट पर बदलने में केवल 10 मिनट लगते हैं।
महत्वपूर्ण ऊर्जा बचत
वायु चालित बिजली की खपत समान विशिष्टताओं वाले विद्युत एक्चुएटर्स की तुलना में केवल 1/3 है; वायु स्रोत की विफलता के मामले में स्प्रिंग रीसेट उपलब्ध है, जिससे सुरक्षित स्थिति सुनिश्चित होती है।
तकनीकी निर्देश:
व्यास: DN40-DN1200 (1½"-48")
दबाव: पीएन6-पीएन100/कक्षा 125-600
तापमान: -40 डिग्री ~+200 डिग्री (निम्न-तापमान प्रकार -60 डिग्री, उच्च तापमान प्रकार +450 डिग्री)
वाल्व बॉडी: डक्टाइल आयरन, WCB, CF8, CF8M, डुप्लेक्स स्टील, एल्यूमीनियम कांस्य
वाल्व प्लेट: CF8, CF8M, नायलॉन कोटिंग, हास्टेलॉय
बुशिंग: ईपीडीएम, एनबीआर, पीटीएफई, एफकेएम, सिलिकॉन रबर
एक्चुएटर: डबल {{0}एक्टिंग/स्प्रिंग रिटर्न, IP66/IP67 सुरक्षा, वैकल्पिक विस्फोट{{3}प्रूफ़ Ex d IIB T6
कनेक्शन: वेफर, लग, निकला हुआ किनारा, एएनएसआई/जेआईएस/डीआईएन
रिसाव दर: एएनएसआई कक्षा VI / शून्य बुलबुला स्तर
गुणवत्ता नियंत्रण:
→ दोहरी सामग्री निरीक्षण: वर्णक्रमीय विश्लेषण और कम तापमान शॉक परीक्षण
→ एक -पांच अक्ष मशीनिंग केंद्र पर एक बार मशीनिंग, गोलाई 0.02 मिमी से कम या उसके बराबर
→ 100% 1.5x पीएन हाउसिंग स्ट्रेंथ टेस्ट + 1.1x लो-दबाव वायुरोधी परीक्षण
→ लेजर ट्रैकर के साथ एक्चुएटर स्ट्रोक कैलिब्रेशन, 5 वर्षों के लिए संग्रहीत लीनियरिटी रिपोर्ट
→ तृतीय पक्ष एपीआई 6डी, सीई, आईएसओ 9001 ऑडिट, शिपमेंट के साथ प्रदान की गई मूल रिपोर्ट
पैकेजिंग एवं डिलिवरी:
पैकेजिंग और परिवहन: वाल्व बॉडी और एक्चुएटर प्रत्येक को वीसीआई एंटी-जंग फिल्म से लपेटा गया है, और बाहरी बॉक्स प्रबलित नालीदार कार्डबोर्ड की पांच परतों से बना है; लकड़ी के फूस और प्लास्टिक स्टील पट्टियों से सुरक्षित, -50 डिग्री से +70 डिग्री पर समुद्री परिवहन के लिए उपयुक्त। शिपिंग मार्क में प्रोजेक्ट नंबर और क्यूआर कोड शामिल है; वारंटी प्रमाणपत्र डाउनलोड करने और वीडियो का परीक्षण करने के लिए कोड को स्कैन करें।
बिक्री के बाद सेवा:
• 18 महीने की वारंटी अवधि, विनिर्माण दोषों के लिए निःशुल्क प्रतिस्थापन।
• घरेलू 24 घंटे की प्रतिक्रिया, साइट पर 72 घंटे का आगमन; विदेशों में 48 घंटे का वीडियो डायग्नोस्टिक्स, स्पेयर पार्ट्स सीधे डीएचएल के माध्यम से भेजे जाते हैं।
• जीवनचक्र रिकॉर्ड: कमजोर भागों की सूची, रखरखाव वीडियो, ऑनलाइन प्रशिक्षण।
• 10+ वर्षों तक वाल्वों के स्थिर संचालन को सुनिश्चित करने के लिए वार्षिक निरीक्षण और प्रदर्शन अंशांकन प्रदान करता है।
हमारी ताकत: वूशी XINMING AUTO{{0}कंट्रोल वाल्व इंडस्ट्री कं, लिमिटेड, जिसकी स्थापना 1998 में हुई थी, 38,000㎡ के क्षेत्र को कवर करती है और इसकी वार्षिक उत्पादन क्षमता 120,000 सेट वायवीय एक्चुएटर{8}संचालित बटरफ्लाई वाल्व और संबंधित एक्चुएटर्स की है। DMG जर्मनी और MAZAK जापान के मशीनिंग केंद्रों और एक API 6D द्रव प्रयोगशाला के साथ, हमारी R&D टीम में 26 लोग शामिल हैं और उनके पास 42 पेटेंट हैं। हमारे उत्पाद 56 देशों में निर्यात किए जाते हैं, जो शेल, बीएएसएफ और सिनोपेक जैसी वैश्विक परियोजनाओं के लिए वाल्व समाधान प्रदान करते हैं। XINMING चुनें, विश्वसनीयता और दक्षता चुनें!
