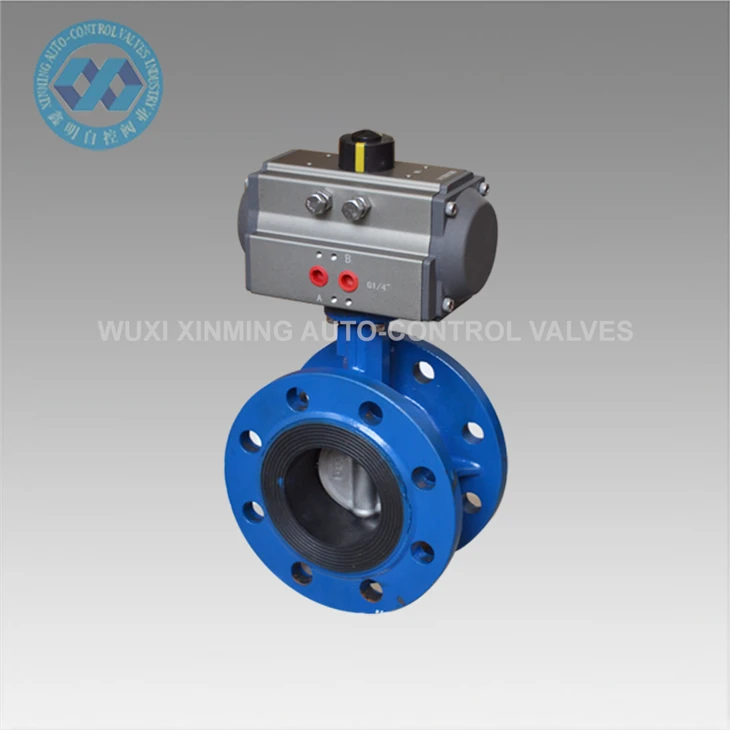

वायवीय तितली वाल्व: इष्टतम वायवीय प्रणाली के प्रदर्शन के लिए प्रमुख घटक

संरचनात्मक विशेषताएं

वाल्व बॉडी: आमतौर पर एक गोलाकार संरचना के साथ, यह डिजाइन वाल्व शरीर के भीतर चिकनी द्रव प्रवाह के लिए अनुमति देता है, प्रवाह प्रतिरोध को कम करता है। वाल्व शरीर विभिन्न सामग्रियों से बना होता है, जिसमें आमतौर पर कच्चा लोहा, कास्ट स्टील और स्टेनलेस स्टील शामिल होते हैं, जिसे विभिन्न उपयोग वातावरण और मध्यम विशेषताओं के अनुसार चुना जा सकता है।

तितली: यह वाल्व का एक प्रमुख घटक है, जो वाल्व स्टेम पर और डिस्क आकार में स्थापित है। तितली प्लेट के किनारे को आमतौर पर विशेष रूप से वाल्व सीट के साथ एक तंग फिट सुनिश्चित करने के लिए इलाज किया जाता है, एक अच्छा सीलिंग प्रभाव प्राप्त होता है। तितली प्लेट की सामग्री आम तौर पर वाल्व शरीर से मेल खाती है, और कुछ विशेष अनुप्रयोगों में, कोटिंग्स या लाइनिंग का उपयोग इसके संक्षारण प्रतिरोध में सुधार करने के लिए किया जाता है।

वाल्व स्टेम: एक्ट्यूएटर और तितली प्लेट को जोड़ने के लिए उपयोग किया जाता है, टोक़ को ट्रांसमिट करने के लिए तितली प्लेट को वाल्व स्टेम के अक्ष के चारों ओर घूमने में सक्षम बनाता है, इस प्रकार वाल्व के उद्घाटन और समापन को साकार करता है। वाल्व स्टेम को यह सुनिश्चित करने के लिए पर्याप्त शक्ति और कठोरता की आवश्यकता होती है कि यह लगातार संचालन और उच्च दबाव की स्थिति के तहत विकृत या टूट नहीं जाएगा।

मुहर संरचना: आम तौर पर सीट सीलिंग और स्टेम सीलिंग शामिल हैं। सीट सीलिंग आमतौर पर मध्यम रिसाव को प्रभावी ढंग से रोकने के लिए रबर और पॉलीटेट्रैफ्लुओरोथिलीन जैसी लोचदार सामग्री का उपयोग करती है; स्टेम सीलिंग स्टेम भाग की सीलिंग सुनिश्चित करने के लिए पैकिंग सीलिंग या मैकेनिकल सीलिंग का उपयोग करता है।

गति देनेवाला: आम एक वायवीय एक्ट्यूएटर है, जो संपीड़ित हवा के माध्यम से वाल्व के उद्घाटन और समापन को चलाता है। दो प्रकार के एक्ट्यूएटर्स हैं: डबल - एक्टिंग और सिंगल - एक्टिंग। डबल - एक्टिंग एक्ट्यूएटर दो दिशाओं में ड्राइविंग बल प्रदान कर सकता है, जबकि एकल -अभिनय एक्ट्यूएटर रीसेट के लिए एक वसंत पर निर्भर करता है।

अनुप्रयोग क्षेत्र

रसायन उद्योग: रासायनिक उत्पादन प्रक्रिया में, विभिन्न संक्षारक मीडिया जैसे एसिड, क्षार और नमक समाधानों का सटीक नियंत्रण आवश्यक है। इसके अच्छे संक्षारण प्रतिरोध और सीलिंग प्रदर्शन के कारण, वायवीय तितली वाल्व का व्यापक रूप से रासायनिक पाइपलाइन प्रणालियों में उपयोग किया जाता है ताकि माध्यम के प्रवाह और दबाव को विनियमित किया जा सके।

बिजली उद्योग: कूलिंग वॉटर सिस्टम में, डिसल्फराइजेशन सिस्टम, और पावर प्लांट्स के बॉयलर स्टीम सिस्टम, बड़ी मात्रा में पानी और भाप को नियंत्रित करने की आवश्यकता है। वायवीय तितली वाल्व जल्दी से संकेतों को नियंत्रित करने, द्रव के सटीक विनियमन को प्राप्त करने और बिजली उत्पादन उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए जल्दी से जवाब दे सकता है।

खाद्य और पेय उद्योग: इस उद्योग में स्वच्छता और सुरक्षा के लिए उच्च आवश्यकताएं हैं। वायवीय तितली वाल्व की सामग्री आमतौर पर खाद्य स्वच्छता मानकों को पूरा करती है, और इसकी सरल संरचना को साफ और कीटाणुरहित करना आसान है। इसका उपयोग दूध, फलों का रस और बीयर जैसे तरल पदार्थों के परिवहन और नियंत्रण के लिए किया जा सकता है।

कागज उद्योग: पेपरमेकिंग प्रक्रिया में, लुगदी, पानी और रासायनिक एजेंटों के सटीक प्रवाह नियंत्रण की आवश्यकता होती है। वायवीय तितली वाल्व पेपर उद्योग के कठोर कामकाजी वातावरण के लिए अनुकूल हो सकता है, सख्ती और मज़बूती से काम कर सकता है, और उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार कर सकता है।

सीवेज उपचार उद्योग: सीवेज डिस्चार्ज, विनियमन और उपचार प्रक्रियाओं में प्रवाह नियंत्रण के लिए उपयोग किया जाता है। चूंकि सीवेज में बड़ी मात्रा में अशुद्धियां और संक्षारक पदार्थ होते हैं, इसलिए वायवीय तितली वाल्व के संक्षारण प्रतिरोध और पहनने के प्रतिरोध को सीवेज उपचार प्रणालियों के लिए एक आदर्श विकल्प बनाते हैं।

विशेष विवरण

नॉमिनल डायामीटर: सामान्य नाममात्र व्यास DN50 से DN3000 तक होता है, जिसे विभिन्न पाइपलाइन आकारों और प्रवाह आवश्यकताओं के अनुसार चुना जा सकता है।

नाममात्र दबाव: आम तौर पर, PN10, PN16, PN25, और PN40 जैसे विभिन्न विनिर्देश हैं। उपयोगकर्ता पाइपलाइन प्रणाली के काम के दबाव के अनुसार उपयुक्त नाममात्र दबाव ग्रेड निर्धारित कर सकते हैं।

संबंध पद्धति: मुख्य रूप से वेफर - प्रकार, निकला हुआ किनारा - प्रकार, और LUG - प्रकार कनेक्शन शामिल हैं। वेफर - टाइप कनेक्शन संरचना में कॉम्पैक्ट है और स्थापित करने में आसान है; निकला हुआ किनारा - प्रकार कनेक्शन में उच्च कनेक्शन शक्ति और सीलिंग प्रदर्शन होता है; LUG - टाइप कनेक्शन उन अवसरों के लिए उपयुक्त है जहां लगातार डिस्सैबली और इंस्टॉलेशन की आवश्यकता होती है।

परिचालन तापमान: विभिन्न सामग्रियों और सीलिंग सामग्री के आधार पर, वायवीय तितली वाल्व का ऑपरेटिंग तापमान सीमा भिन्न होती है। आम तौर पर, एक रबर सील के साथ एक तितली वाल्व का काम करने वाला तापमान - 20 डिग्री और 80 डिग्री के बीच होता है, जबकि पॉलीटेट्रफ्लुओरोएथिलीन सील के साथ एक तितली वाल्व - 40 डिग्री से 200 डिग्री के तापमान सीमा में सामान्य रूप से काम कर सकता है।

लाभ

सरल संरचना: अन्य प्रकार के वाल्वों की तुलना में, वायवीय तितली वाल्व में कम घटकों के साथ अपेक्षाकृत सरल संरचना होती है। इससे कम विनिर्माण लागत और अधिक सुविधाजनक स्थापना और रखरखाव होता है।

निम्न प्रवाह प्रतिरोध: जब तितली प्लेट खुली स्थिति में होती है, तो यह लगभग पूरी तरह से द्रव मार्ग के भीतर होती है, जिससे द्रव के लिए थोड़ा प्रतिरोध होता है। यह प्रभावी रूप से ऊर्जा की खपत को कम कर सकता है और सिस्टम की परिचालन दक्षता में सुधार कर सकता है।

त्वरित उद्घाटन और समापन: वायवीय एक्ट्यूएटर संकेतों को नियंत्रित करने के लिए जल्दी से जवाब दे सकता है, तितली प्लेट को थोड़े समय में उद्घाटन या समापन कार्रवाई को पूरा करने में सक्षम बनाता है, जो उन अवसरों के लिए उपयुक्त है जहां तेजी से प्रवाह समायोजन की आवश्यकता होती है।

अच्छा विनियमन प्रदर्शन: तितली प्लेट के रोटेशन कोण को बदलकर, तरल पदार्थ के प्रवाह और दबाव को ठीक से नियंत्रित किया जा सकता है, विभिन्न कार्य परिस्थितियों की जरूरतों को पूरा करने के लिए रैखिक समायोजन को प्राप्त किया जा सकता है।

हल्के वजन: इसकी सरल संरचना के कारण, वाल्व बॉडी और बटरफ्लाई प्लेट आमतौर पर हल्के सामग्री से बनी होती हैं, जिससे पूरे वाल्व को वजन में प्रकाश और स्थापित करने और संभालने में आसान हो जाता है।

नुकसान

सीमित सीलिंग प्रदर्शन: हालांकि वायवीय तितली वाल्व सामान्य रूप से अच्छा सीलिंग प्रदर्शन प्रदान कर सकता है, कुछ उच्च -अंत सीलिंग वाल्वों की तुलना में, इसके सीलिंग प्रदर्शन में अभी भी कुछ सीमाएं हैं। उच्च दबाव में, उच्च -वैक्यूम, या अत्यधिक उच्च सीलिंग आवश्यकताओं के साथ मौके, यह उपयोग की आवश्यकताओं को पूरा नहीं कर सकता है।

अपेक्षाकृत संकीर्ण लागू दबाव और तापमान सीमा: सामग्री और संरचना द्वारा सीमित, वायवीय तितली वाल्व का लागू दबाव और तापमान सीमा अपेक्षाकृत संकीर्ण है, और यह अल्ट्रा - उच्च दबाव, अल्ट्रा - उच्च तापमान, या बेहद कम तापमान की काम करने की स्थिति के लिए उपयुक्त नहीं है।

कमजोर कटाव प्रतिरोध: तितली प्लेट तरल पदार्थ की परिमार्जन कार्रवाई के तहत पहनने के लिए प्रवण है, विशेष रूप से तरल पदार्थों में पार्टिकुलेट मीडिया युक्त, और पहनने की घटना अधिक स्पष्ट है, जो सेवा जीवन और वाल्व के सील प्रदर्शन को प्रभावित करेगी।
