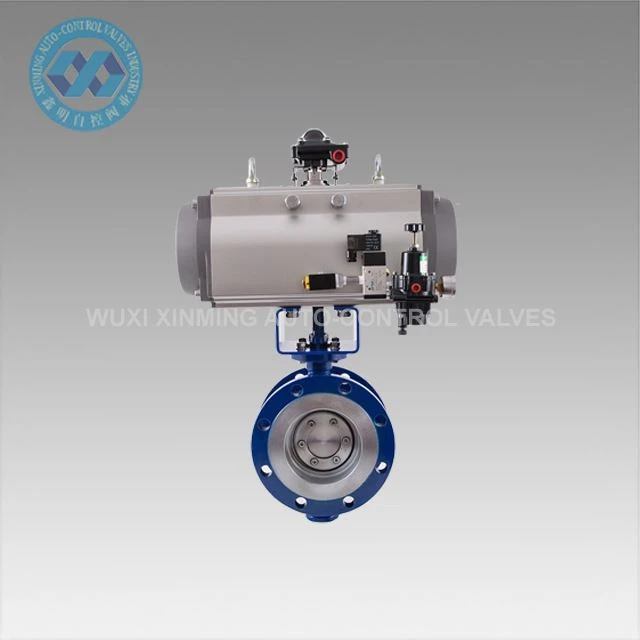

धातु से धातु तक तितली वाल्व

धातु से धातु वाला बटरफ्लाई वाल्व उच्च {{0}तापमान, उच्च{1}दबाव, और गर्मी{{2}पाइपलाइनों को संरक्षित करने के लिए उपयुक्त है। इसमें प्रवाह को खोलने, बंद करने या समायोजित करने का कार्य होता है। इसमें एक कॉम्पैक्ट संरचना, छोटा आकार, हल्का वजन, लचीला संचालन और सुविधाजनक उपयोग है।

Send Inquiry

Description

धातु से धातु वाला हमारा बटरफ्लाई वाल्व एक कॉम्पैक्ट, हल्का और लागत प्रभावी प्रवाह नियंत्रण समाधान है जो विभिन्न अनुप्रयोगों में बहुमुखी प्रदर्शन प्रदान करता है। आसान निकला हुआ किनारा स्थापना के लिए वेफर शैली विन्यास के साथ डिज़ाइन किया गया, यह विशेष रूप से पानी, हवा, गैस और हल्के रासायनिक सेवाओं में अंतरिक्ष सीमित पाइपिंग सिस्टम के लिए उपयुक्त है। वाल्व उच्च तापमान, उच्च दबाव और गर्मी सहित कठिन परिस्थितियों में उत्कृष्टता प्राप्त करता है, पाइपलाइनों को संरक्षित करता है, विश्वसनीय उद्घाटन / समापन कार्य और सटीक प्रवाह समायोजन क्षमता प्रदान करता है। इसका अनुकूलित डिज़ाइन विभिन्न औद्योगिक वातावरणों में सुविधाजनक उपयोग के लिए लचीले संचालन के साथ एक कॉम्पैक्ट संरचना, छोटे पदचिह्न और हल्के निर्माण को जोड़ता है।

तकनीकी मापदण्ड:

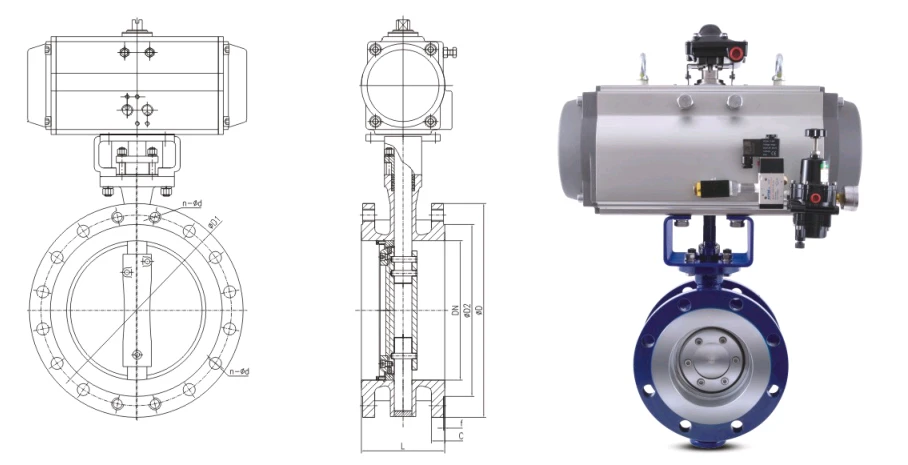

product-908-465

नाममात्र व्यास डीएन (मिमी)	एल (मिमी)	डी (मिमी)	डी1 (मिमी)	डी2 (मिमी)	सी (मिमी)	हम्म)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

कार्यकारी मानक		आवेदन का दायरा
डिजाइन और विनिर्माण	जेबी/टी8527, जीबी/टी12224, एपीआई609, एएसएमई बी16.34 आदि मानक	नॉमिनल डायामीटर	डीएन50-डीएन3600 2"-144"	विभिन्न वाल्वों के अलग-अलग आयाम होते हैं। कृपया विवरण के लिए कॉल करें
कनेक्शन निकला हुआ किनारा	जीबी/टी9113.1~9113.4, एएसएमई बी16.5, एएसएमई बी16.47 आदि मानक	नाममात्र का दबाव	पीएन2.5-पीएन260 क्लास150-क्लास1500
संरचना की लंबाई	GB/T12221API609 IS05752, आदि मानक	तापमान की रेंज	-196C-600C
निरीक्षण एवं प्रयोग	जेबी/टी9092 जीबी/टी26480 एपीआई598 आईएस05208 आदि मानक	कनेक्शन विधि	निकला हुआ किनारा प्रकार, बटवेल्ड प्रकार, वेफर प्रकार, लग प्रकार, आदि।
		शरीर की सामग्री	कार्बन स्टील, क्रोम मोलिब्डेनम स्टील, ऑस्टेनिटिक स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, हास्टेलॉय, मोनेल, आदि।

उत्पाद की विशेषताएँ:
प्रीमियम मेटल सीलिंग: कठोर स्टेनलेस स्टील सीट और डिस्क लंबे समय तक उपयोग के बाद भी विश्वसनीय शटडाउन सुनिश्चित करते हैं
उच्च-तापमान/उच्च-दबाव डिजाइन: 650 डिग्री और एएनएसआई कक्षा 600 दबाव रेटिंग तक की सेवाओं के लिए उपयुक्त
कॉम्पैक्ट और हल्का: तुलनीय रेटिंग वाले गेट वाल्वों की तुलना में 30% हल्का
द्वि-दिशात्मक प्रवाह: दोनों प्रवाह दिशाओं में उत्कृष्ट सीलिंग प्रदर्शन

डिज़ाइन लाभ:
ट्रिपल -ऑफ़सेट डिज़ाइन घिसाव को रोकता है और शून्य रिसाव सुनिश्चित करता है
अग्नि सुरक्षा निर्माण एपीआई 607/6एफए मानकों को पूरा करता है
कम ऑपरेटिंग टॉर्क एक्चुएटर आवश्यकताओं को कम करता है
लंबे समय तक सेवा जीवन के साथ रखरखाव {{0}नि:शुल्क संचालन

विशिष्ट अनुप्रयोग:
रिफाइनरी और पेट्रोकेमिकल प्रक्रियाएं
पावर प्लांट स्टीम सिस्टम
उच्च-तापमान गैस संचरण
अपघर्षक मीडिया के साथ रासायनिक प्रसंस्करण

हमारे बारे में:

हमारी कंपनी द्वारा उत्पादित एक्सएम श्रृंखला वायवीय एक्चुएटर्स देश और विदेश में नई प्रौद्योगिकियों, नई सामग्रियों, नई प्रक्रियाओं और नवीन अवधारणाओं की शुरूआत के व्यापक अनुप्रयोग के आधार पर शोध, विकास और डिजाइन किए गए हैं, और पूरी तरह से नए अंतरराष्ट्रीय मानकों का अनुपालन करते हैं: ISO5211, DIN3337, और VDINDE-3845, NAMUR मानक। उत्पादों ने राष्ट्रीय तकनीकी पर्यवेक्षण एजेंसी के निरीक्षण को पारित कर दिया है और ISO9001:2000 अंतर्राष्ट्रीय गुणवत्ता प्रणाली प्रदर्शन को पारित कर दिया है। उत्पादों का व्यापक रूप से रासायनिक उद्योग, तेल शोधन, खनन, बिजली स्टेशनों, धातु विज्ञान, निर्माण, चिकित्सा, भोजन, गैस, वैज्ञानिक अनुसंधान आदि के स्वचालित नियंत्रण में उपयोग किया जाता है।

कंपनी "बेहतर प्रयास, प्रौद्योगिकी पहले, ईमानदारी और भरोसेमंदता" के कॉर्पोरेट सिद्धांत का पालन करती है। हम उत्तम प्रबंधन, उच्च गुणवत्ता, दोगुनी दक्षता, ग्राहकों को संतोषजनक सेवाएं प्रदान करने और संबंधित उद्योगों में अपेक्षाकृत स्थिर और अच्छे सहकारी संबंध स्थापित करने के लिए प्रतिबद्ध हैं। कंपनी में मेरे सभी सहकर्मी ईमानदारी से आशा करते हैं कि मिलकर प्रतिभा पैदा करने के लिए वे आपका सहयोग करेंगे।

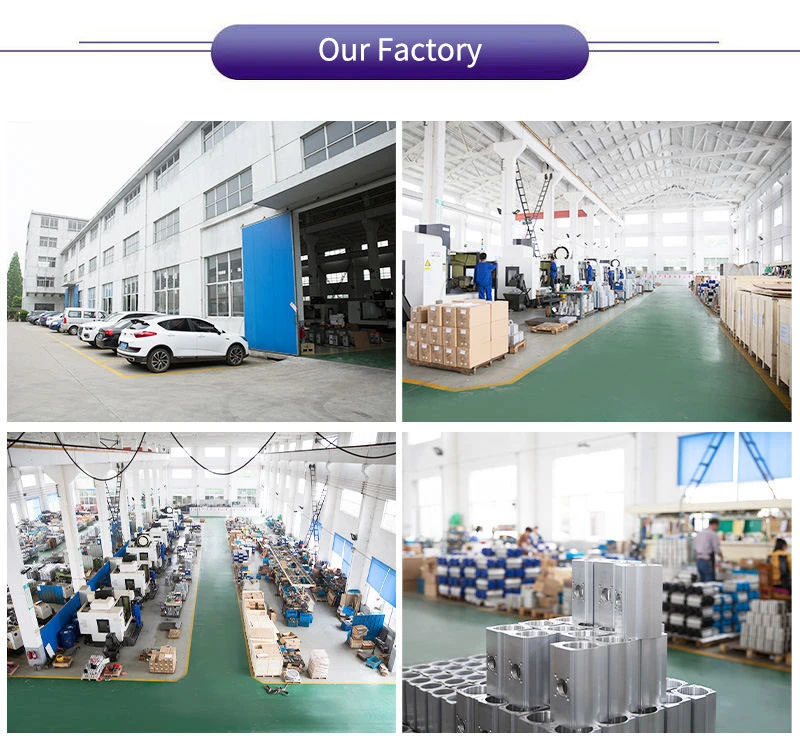

Our Factory
