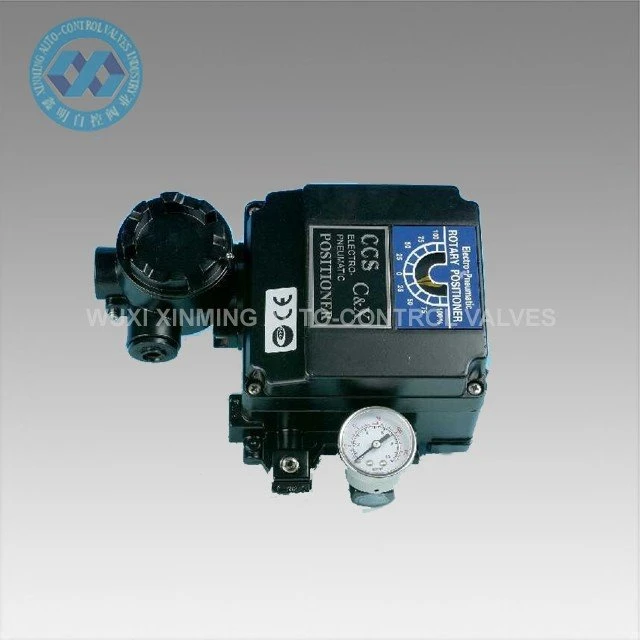

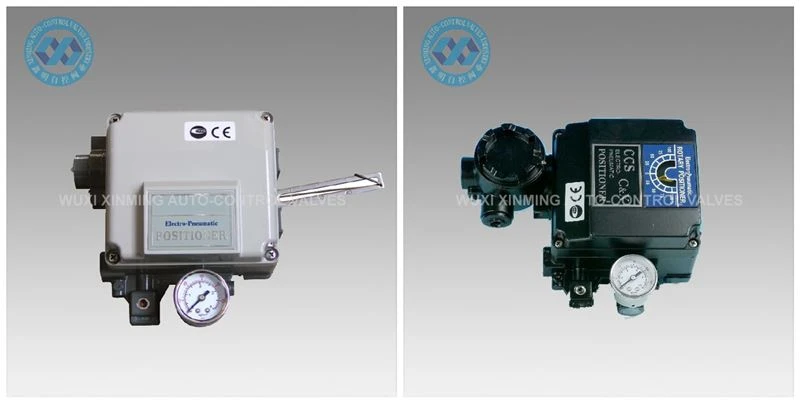

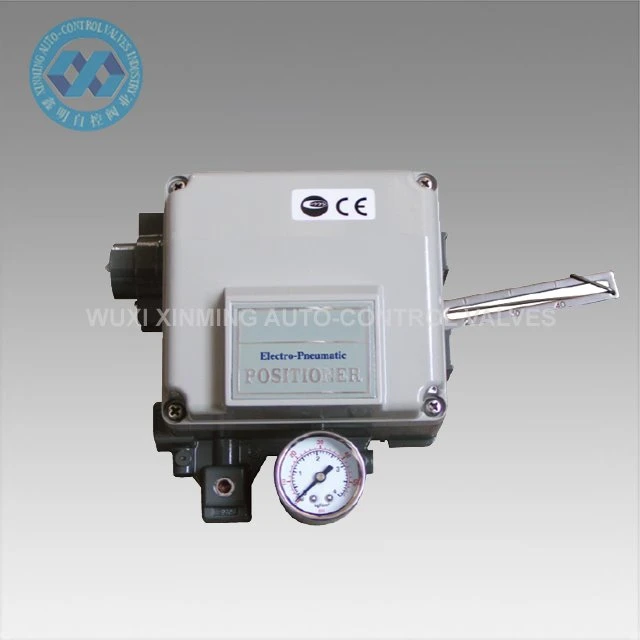

उत्पाद परिचय
YT1000 वाल्व पोजिशनर का उपयोग बंद लूप नियंत्रण लूप बनाने के लिए वायवीय नियंत्रण वाल्व के साथ किया जाता है। नियंत्रण प्रणाली द्वारा दिया गया डीसी करंट सिग्नल एक गैस सिग्नल में परिवर्तित हो जाता है जो रेगुलेटिंग वाल्व की क्रिया को नियंत्रित करने के लिए रेगुलेटिंग वाल्व को चलाता है। साथ ही, रेगुलेटिंग वाल्व के खुलने की डिग्री के अनुसार फीडबैक दिया जाता है, ताकि सिस्टम द्वारा आउटपुट किए गए नियंत्रण सिग्नल के अनुसार वाल्व की स्थिति को सही ढंग से रखा जा सके। इलेक्ट्रिक पोजिशनर का उपयोग सिंगल-एक्टिंग (स्प्रिंग-रिटर्न प्रकार) और डबल-एक्टिंग न्यूमेटिक एक्चुएटर्स के लिए किया जा सकता है।
इलेक्ट्रिक-वायवीय वाल्व पोजिशनर्स की स्थापना: यह श्रृंखला समायोजन प्रकार है और इनपुट और आउटपुट 4-20 एमए फीडबैक सिग्नल के साथ डबल-एक्टिंग या सिंगल-एक्टिंग एक्चुएटर्स के लिए डिज़ाइन की गई है। वायवीय एक्चुएटर एक इलेक्ट्रिक-वायवीय वाल्व पोजिशनर और ब्रैकेट से सुसज्जित है, जो फीडबैक लीवर को पिनियन नामुर स्लॉट के माध्यम से जोड़ता है, जिसे 4 बोल्ट द्वारा बांधा जाता है। समायोजन नियंत्रण का एहसास करने के लिए वायु स्रोत पाइपलाइन को जोड़ा जा सकता है।
तकनीकी मापदंड
1000 श्रृंखला इलेक्ट्रिक-वायवीय वाल्व पोजिशनर का उपयोग बंद लूप नियंत्रण लूप बनाने के लिए वायवीय नियंत्रण वाल्व के साथ किया जाता है। नियंत्रण प्रणाली द्वारा दिए गए डीसी वर्तमान सिग्नल को गैस सिग्नल में परिवर्तित किया जाता है जो विनियमन वाल्व की कार्रवाई को नियंत्रित करने के लिए विनियमन वाल्व को चलाता है। उसी समय फीडबैक विनियमन वाल्व की शुरुआती डिग्री के अनुसार किया जाता है, ताकि वाल्व की स्थिति सिस्टम द्वारा आउटपुट किए गए नियंत्रण सिग्नल के अनुसार सही ढंग से स्थित हो सके। इलेक्ट्रिक पोजिशनर का उपयोग सिंगल-एक्टिंग (स्प्रिंग-रिटर्न प्रकार) और डबल-एक्टिंग के लिए किया जा सकता है। न्यूमेटिक एक्चुएटर्स। इलेक्ट्रिक-न्यूमेटिक वाल्व पोजिशनर्स की स्थापना: यह श्रृंखला समायोजन प्रकार है और इनपुट और आउटपुट 4-20 mAफीडबैक सिग्नल के साथ डबल-एक्टिंग या सिंगल-एक्टिंग एक्चुएटर्स के लिए डिज़ाइन की गई है। न्यूमेटिक एक्चुएटर एक इलेक्ट्रिक-न्यूमेटिक वाल्व पोजिशनर और ब्रैकेट से सुसज्जित है ,फीडबैक लीवर को पिनियन नामुर स्लॉट के माध्यम से जोड़ना, जिसे 4 बोल्ट द्वारा बांधा जाता है। समायोजन नियंत्रण का एहसास करने के लिए वायु स्रोत पाइपलाइन को जोड़ा जा सकता है।

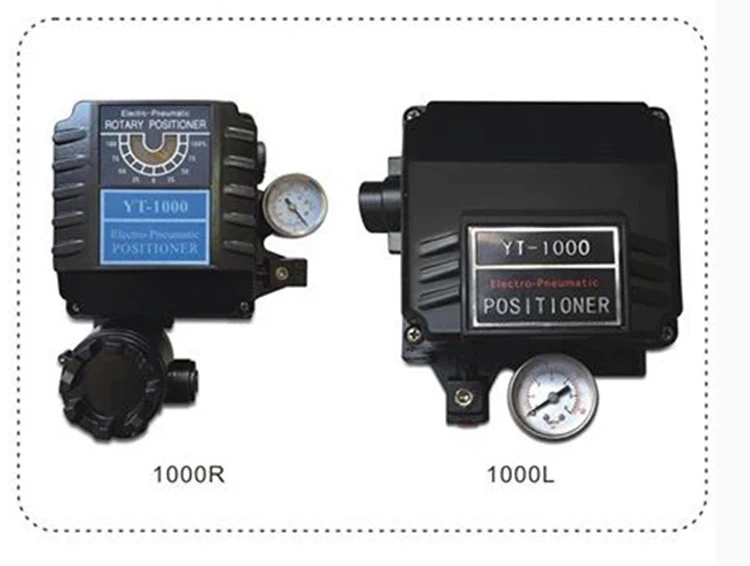

वस्तु | नमूना | 1000L(रैखिक प्रकार) | 1000R(रोटरी प्रकार) |
एकल अभिनय दुगना अभिनय | |||
इनपुट सिग्नल, प्रतिरोध | 4~20Ma.dc 250Ω±15Ω | ||
गैस आपूर्ति दबाव | 1.4~7किग्रा/सेमी²（20~100psi） | ||
आघात | 10~105मिमी | 0-90डिग्री | |
विद्युत इंटरफ़ेस | पीटी(एनपीटी)1/2 | ||
विस्फोट रोधी ग्रेड | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
सुरक्षा स्तर | आईपी66 | ||
परिवेश का तापमान | -20डिग्री~70डिग्रीrepeatability ±0.5% | ||
रेखीय | ±1%F.S ±2% F.S ±2% F.S | ||
हिस्टैरिसीस | ±1%F.S संवेदनशीलता±0.2%F.S ±0.5% F.S | ||
वायु ऊर्जा की खपत | 3LPM(सुपर{{1%).4kgf/सेमी²,20psi) | ||
प्रवाह | 80एलपीएम(सुपर{{1%).4किग्रा/सेमी²,20psi) | ||
सामग्री | एल्यूमीनियम ढालें | ||
वज़न | 2.7KG~2.8KG | ||
नमूना | 1000L/R |
प्रकार | एल: रैखिक प्रकार, आर: रोटरी प्रकार |
क्रिया का स्वरूप | एस: सिंगल एक्शन, डी: डबल एक्शन |
विस्फोट रोधी रूप | एम:विस्फोट-प्रूफ Exd II BT4 Exd II BT6, I:आंतरिक रूप से सुरक्षित Exia II CT6,n: सामान्य |
फीडबैक लीवर | R1,M6*40L;R2,M8*40L;R,नामुर;1,10~40मिमी; 2,40~70मिमी |
छिद्र | 90,90~180,180 |
इंटरफ़ेस प्रकार | पीटी,एनपीटी |
विकल्प | 0,+पीटीएम, +L/S |
कंपनी का परिचय
2007 से, वूशी XINMING ऑटो-कंट्रोल वाल्व उद्योग कं, लिमिटेड की स्थापना हुई है।
हम मुख्य रूप से न्यूमेटिक एक्चुएटर, न्यूमेटिक बॉल वाल्व, न्यूमेटिक बटरफ्लाई वाल्व, न्यूमेटिक/इलेक्ट्रिकल कंट्रोल वाल्व आदि का निर्माण करते हैं।
हमारी कंपनी के पास उन्नत प्रसंस्करण उपकरण और परिष्कृत परीक्षण उपकरण हैं। हमारे प्रसंस्करण उपकरणों में लेथ, मिलिंग मशीन, बोरिंग मशीन, प्लानर, ड्रिलिंग मशीन, सीएनसी लेथ, सीएनसी मशीनिंग केंद्र और अन्य उपकरण शामिल हैं। कुल मिलाकर 30 सेट हैं, जिनमें से 5 सेट आयातित वर्टिकल मशीन सेंटर और कई सेट उन्नत सीएनसी लेथ हैं।
