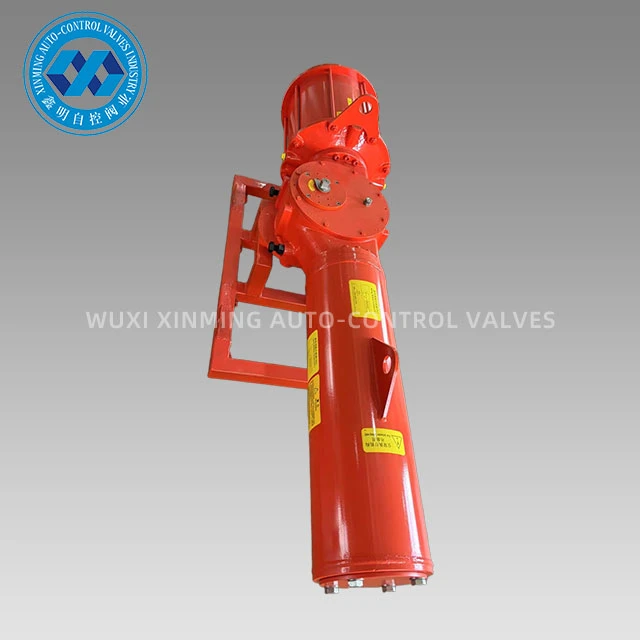

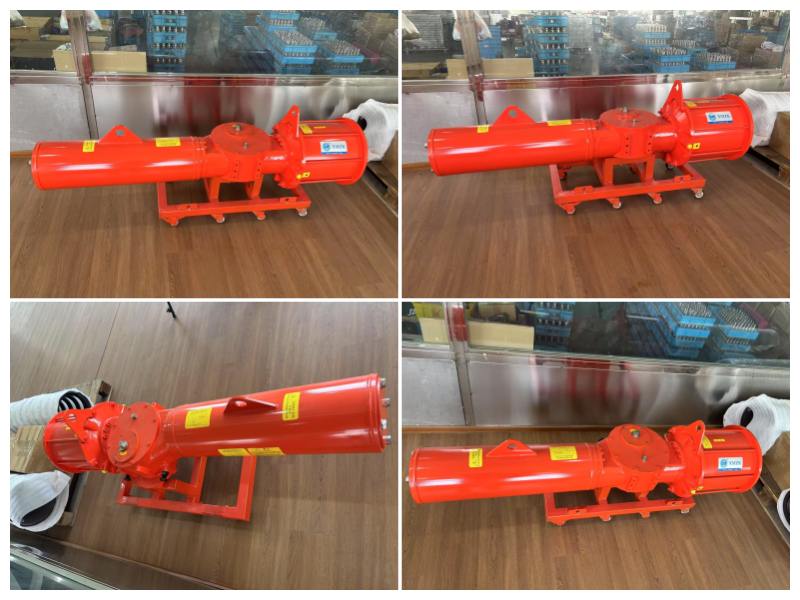

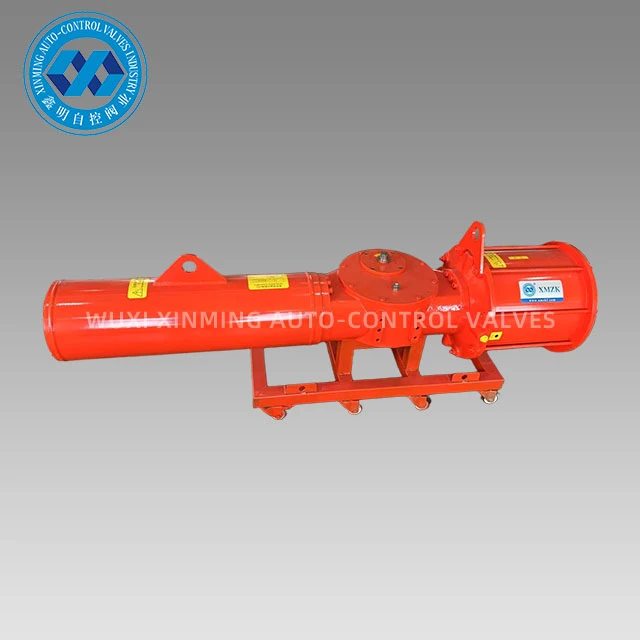

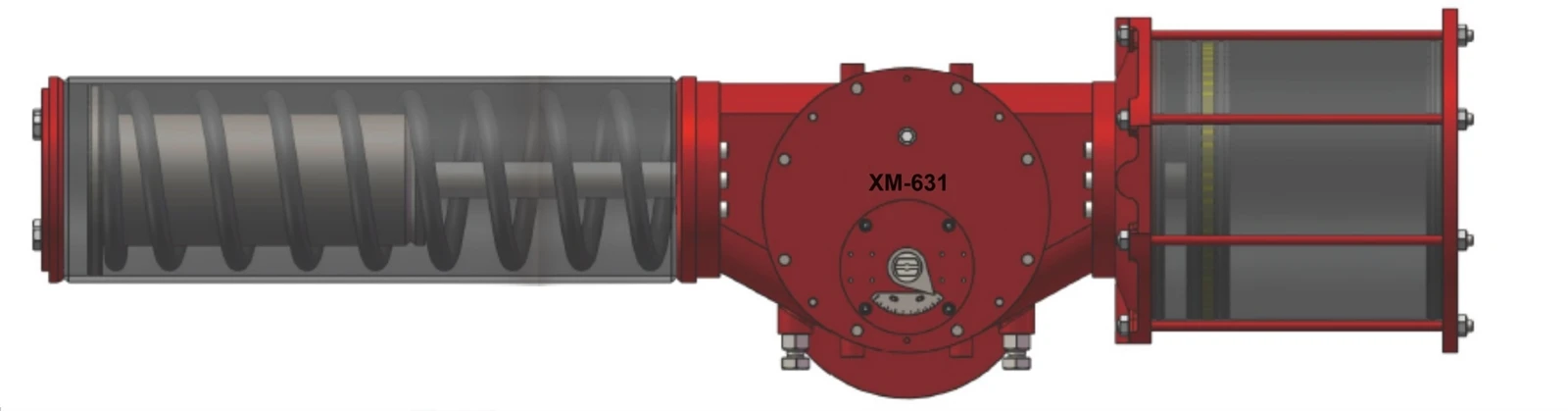

स्प्रिंग रिटर्न स्कॉच योक न्यूमेटिक एक्चुएटर

स्प्रिंग रिटर्न स्कॉच योक न्यूमेटिक एक्चुएटर एक उच्च विश्वसनीयता वाला ड्राइव डिवाइस है जिसे औद्योगिक वाल्व नियंत्रण के लिए डिज़ाइन किया गया है। यह संपीड़ित वायु शक्ति को 90 डिग्री घूर्णी गति में परिवर्तित करने के लिए एक अद्वितीय स्कॉच योक ट्रांसमिशन तंत्र का उपयोग करता है, और एक निर्मित मजबूत स्प्रिंग के माध्यम से स्वचालित रीसेट फ़ंक्शन का एहसास करता है, यह सुनिश्चित करता है कि वायु विफलता या आपातकालीन स्थिति में वाल्व जल्दी से सुरक्षित स्थिति (पूरी तरह से खुला या पूरी तरह से बंद) पर वापस आ जाता है। स्प्रिंग रिटर्न स्कॉच योक न्यूमेटिक एक्ट्यूएटर का मॉड्यूलर डिज़ाइन ISO 5211/NAMUR मानक इंटरफ़ेस का समर्थन करता है, जिसे विभिन्न प्रकार के बॉल वाल्व और बटरफ्लाई वाल्व के लिए अनुकूलित किया जा सकता है, और स्वचालित नियंत्रण के लिए सीमा स्विच, सोलनॉइड वाल्व और अन्य सहायक उपकरण से सुसज्जित किया जा सकता है। पारंपरिक रैक और पिनियन एक्चुएटर्स की तुलना में, स्कॉच योक संरचना में उच्च यांत्रिक दक्षता और लंबी सेवा जीवन है, और खतरनाक परिस्थितियों में वाल्व नियंत्रण के लिए एक आदर्श विकल्प है। स्कॉच योक निर्माण खतरनाक स्थितियों में वाल्व नियंत्रण के लिए एक उत्कृष्ट विकल्प है क्योंकि इसमें पारंपरिक रैक और पिनियन एक्चुएटर्स की तुलना में लंबी सेवा जीवन और उच्च यांत्रिक दक्षता है।

उत्पाद की विशेषताएँ:

1. एक्सएम स्कॉच योक न्यूमेटिक एक्चुएटर्स दो प्रकार के होते हैं: सममित और झुका हुआ, दो अलग-अलग आउटपुट टॉर्क विशेषताओं के अनुरूप। झुके हुए स्कॉच योक एक्चुएटर में उच्च शुरुआती टॉर्क और कम ऑपरेटिंग टॉर्क होता है, जो तितली वाल्वों के नियंत्रण के लिए उपयुक्त है। सममित स्कॉच योक एक्चुएटर में अधिक संतुलित टॉर्क वक्र होता है और यह मुख्य रूप से बॉल वाल्व और प्लग वाल्व के नियंत्रण के लिए उपयुक्त है।
2. दोहरी सामग्री (रबड़ और पीएफए) से युक्त ओ - रिंगों को विभिन्न तापमानों और कामकाजी परिस्थितियों में लागू किया जा सकता है।
डबल O{0}}रिंग और बियरिंग डिज़ाइन मॉड्यूलर सिलेंडर की स्थिरता और विश्वसनीयता सुनिश्चित करता है।
3. एक्सएम स्प्रिंग रिटर्न प्रकार का आउटपुट टॉर्क 140,000Nm से अधिक तक पहुंच सकता है, और डबल -एक्टिंग प्रकार का आउटपुट टॉर्क 250,000Nm से अधिक तक पहुंच सकता है।
कार्य दबाव: 0.3-0.6MPa.
4. पर्याप्त मजबूती सुनिश्चित करने के लिए सेंटर बॉडी मॉड्यूल और सिलेंडर मॉड्यूल दोनों डक्टाइल आयरन या कार्बन स्टील से बने होते हैं। समग्र संरचना कॉम्पैक्ट है, और डिज़ाइन सुंदर और समन्वित है। योक रॉड और पिस्टन सर्वोत्तम टॉर्क आउटपुट सुनिश्चित करते हैं।
5. कम घर्षण, लंबे समय तक चलने वाली मिश्रित सामग्री सीधे धातु के संपर्क से बचती है, जिससे रखरखाव और प्रतिस्थापन त्वरित और आसान हो जाता है।
6. आउटपुट शाफ्ट नवीनतम ISO5211 और NAMUR मानकों का अनुपालन करता है। इसका आकार अनुकूलित किया जा सकता है, और स्टेनलेस स्टील वैकल्पिक है।
7. NAMUR मानक स्थिति संकेतक सीमा स्विच बॉक्स और पोजिशनर्स जैसे सहायक उपकरण की स्थापना की सुविधा प्रदान करता है।
8. दो स्वतंत्र कोण समायोज्य बोल्ट वाल्व स्ट्रोक को -6 डिग्री से 96 डिग्री तक समायोजित कर सकते हैं, जो वाल्व सीट की सेवा जीवन को बढ़ाने में मदद करता है।

सिद्धांत यह है कि:

संपीड़ित हवा पिस्टन को रैखिक गति करने के लिए प्रेरित करने के लिए कक्ष में प्रवेश करती है, और योक पिन और योक ग्रूव की ट्रांसमिशन संरचनाओं द्वारा, पिस्टन की रैखिक गति को योक की रोटरी गति में परिवर्तित किया जाएगा, और आउटपुट शाफ्ट को घुमाने के लिए प्रेरित किया जाएगा, जिससे वाल्व का नियंत्रण प्राप्त होगा।
