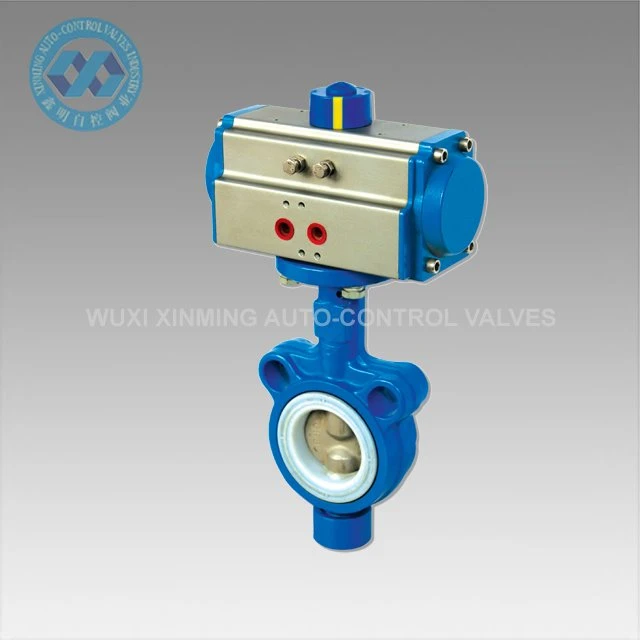

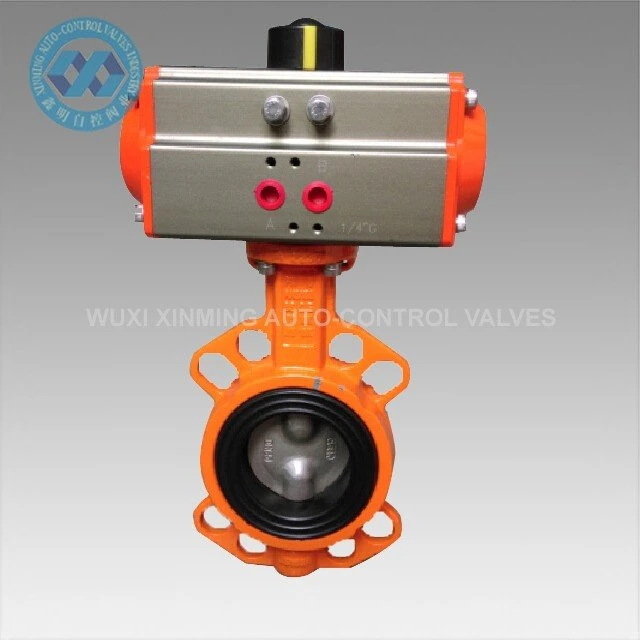

वेफर बटरफ्लाई वाल्व में एक सरल संरचना, छोटे आकार, हल्के वजन, कम लागत, सुविधाजनक नियंत्रण और संचालन, बड़े प्रभावी परिसंचरण क्षेत्र, त्वरित उद्घाटन और समापन, श्रम की बचत और अच्छा सीलिंग प्रदर्शन होता है, और इसमें धातु हार्ड सील और लोचदार सील के फायदे होते हैं।
मोटर चालित वाल्वों की तुलना में तेजी से प्रवाह को स्वचालित रूप से शुरू करने और रोकने के लिए, जो संपीड़ित हवा पर काम करते हैं। आपको शामिल इलेक्ट्रिक पायलट वाल्व या मैन्युअल ऑन/ऑफ वाल्व का उपयोग करके एक्चुएटर में हवा को नियंत्रित करना होगा। वाल्वों को संचालन के लिए इनलेट और आउटलेट के बीच न्यूनतम दबाव ड्रॉप की आवश्यकता नहीं होती है।
गति को कम करने और घिसाव को कम करने के लिए एक्चुएटर को सीधे वाल्व बॉडी पर लगाया जाता है। एक्चुएटर के शीर्ष पर एक दृश्य प्रवाह संकेतक दिखाता है कि वाल्व खुला है या बंद है। मैनुअल ओवरराइड आपको बिजली कटौती के दौरान वाल्व को संचालित करने की अनुमति देता है।
उत्पाद विवरण
| प्रोडक्ट का नाम | वेफर तितली वाल्व |
| ब्रांड का नाम | एक्सएम और ओईएम भी स्वीकार किए जाते हैं |
| तितली वाल्व का आकार | 25मिमी-1000मिमी |
| प्रमाणन | सीई, एटेक्स, एसआईएल3, आईएसओ9001:2016 |
| वाल्व प्रकार | तितली |
| के साथ प्रयोग के लिए | जल, तेल, वायु, प्राकृतिक गैस, भाप, पेयजल |
| सील सामग्री | ईपीडीएम रबर, एनबीआर, पीटीएफई, धातु-से{{1}धातु |
| विशिष्टताएँ मिलीं | एपीआई 609 |

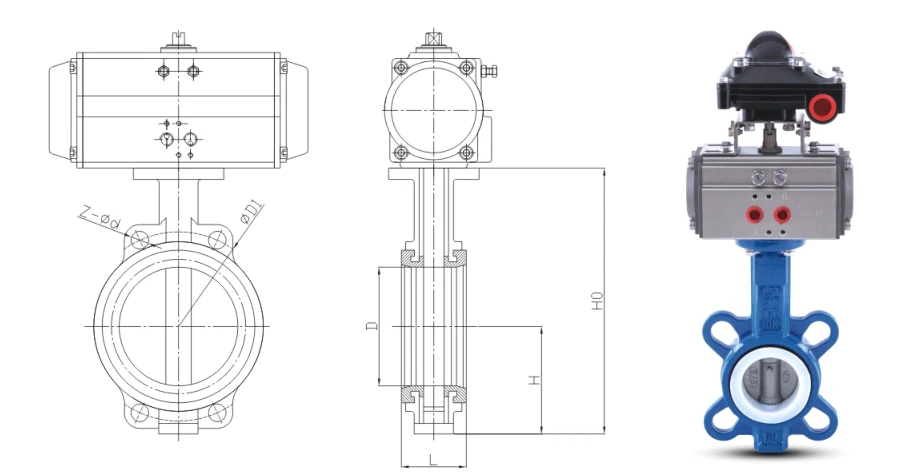

तकनीकी मापदण्ड:
| नॉमिनल डायामीटर | डी (मिमी) | डी1 (मिमी) | हम्म) | H0 (मिमी) | एल (मिमी) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| मिमी | इंच | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| वाल्व डिजाइन और विनिर्माण | GB/T12238 मानक के अनुसार | ||||||
| वाल्व निकला हुआ किनारा आकार | GB/T9113, GB/T17241.6 मानक के अनुसार | ||||||
| वाल्व की संरचनात्मक लंबाई | GB/T12221 मानक के अनुसार | ||||||
| वाल्व निरीक्षण और प्रयोग | GB/T13927 मानक के अनुसार | ||||||
उत्पाद की विशेषताएँ:
• हल्के और कॉम्पैक्ट: समान कैलिबर का वजन गेट वाल्व का केवल 1/6 है, और स्थापना स्थान 50% कम हो जाता है
• द्विदिशात्मक बुलबुला -ग्रेड सील: ईपीडीएम/एनबीआर/विटन/पीटीएफई इलास्टिक वाल्व सीट, शून्य रिसाव (आईएसओ 5208 दर ए)
• कम टॉर्क: सुव्यवस्थित बटरफ्लाई प्लेट + सेल्फ-स्नेहन आस्तीन, मैनुअल, वायवीय और इलेक्ट्रिक एक्चुएटर्स द्वारा चलाने में आसान
• ऑनलाइन रखरखाव: वाल्व बॉडी पाइपलाइन में विस्तारित नहीं होती है, और डिससेम्बली और असेंबली के लिए चार फ्लैंज बोल्ट को ढीला करके बटरफ्लाई प्लेट को बाहर निकाला जा सकता है
• बहुकार्यात्मक: इसे पूरी तरह से खोला और बंद किया जा सकता है, और इसे 15 डिग्री ~ 75 डिग्री की सीमा के भीतर सटीक रूप से थ्रॉटल भी किया जा सकता है।
उत्पाद अनुप्रयोग:
• नगर निगम का पानी: कच्चा पानी, साफ पानी, सीवेज, पंप स्टेशन अलगाव
• एचवीएसी: सेंट्रल एयर कंडीशनिंग, डिस्ट्रिक्ट हीटिंग, कूलिंग वॉटर सर्कुलेशन
• भोजन और दवा: सीआईपी/एसआईपी सफाई व्यवस्था, एफडीए 3ए स्वच्छता ग्रेड वैकल्पिक
• रासायनिक और पेट्रोकेमिकल: कमजोर एसिड और क्षार, विलायक, पाउडर, वायवीय संदेश पाइपलाइन
• विद्युत ऊर्जा: कूलिंग टॉवर, कंडेनसेट, अग्नि छिड़काव प्रणाली
आपूर्ति की योग्यता
आपूर्ति की क्षमता: प्रति माह 1000 यूनिट, वायवीय तितली वाल्व
पैकिंग एवं डिलिवरी
पैकिंग विवरण:
1) यदि बड़ी मात्रा है, तो एक प्लाईवुड केस
2) यदि छोटी मात्रा है, तो एक कार्टन या एक प्लाईवुड फूस
प्रस्थान का बंदरगाह: शंघाई, चीन
समय सीमा:
|
मात्रा(इकाइयाँ) |
1-50 |
51-1000 |
＞1001 |
|
ईएसटी। समय(दिन) |
माल स्टॉक में है |
30 |
बातचीत करने के लिए |
हमारी सेवा
1)7x24 घंटे हॉटलाइन
2) सख्त गुणवत्ता नियंत्रण
3) अनुकूल कीमत पर अच्छी गुणवत्ता
4)उत्कृष्ट बाद में -सेवा
5) ऑनलाइन तकनीकी सहायता
6)तेजी से डिलीवरी का समय
चयन और ऑर्डर करने संबंधी युक्तियाँ:
जब माध्यम में 2 मिमी से अधिक या उसके बराबर कण हों, तो कृपया एक कठोर सील या दोहरी विलक्षण संरचना चुनें।
जब अग्नि सुरक्षा की आवश्यकता होती है, तो ग्रेफाइट फिलर + एसएस316एल स्प्लिंट का चयन किया जा सकता है।
इलेक्ट्रिक 24 वी/220 वी, न्यूमेटिक डबल एक्टिंग/स्प्रिंग रीसेट, लिमिट स्विच, पोजिशनर फुल सेट प्रदान करें।
यदि आपको वेफर बटरफ्लाई वाल्व सीएडी चित्र, 3डी मॉडल, या परियोजना अनुकूलन समाधान की आवश्यकता है, तो कृपया संपर्क करें: वूशी XINMING AUTO-नियंत्रण वाल्व उद्योग कं, लिमिटेड।
हमारे बारे में:
वूशी शिनमिंग ऑटो-कंट्रोल वाल्व्स कंपनी लिमिटेड, ISO5211/DIN3337/VDI/VDE-3845/NAMUR मानकों के अनुरूप ISO9001-प्रमाणित XM श्रृंखला वायवीय एक्चुएटर्स और स्वचालित नियंत्रण वाल्वों के निर्माण में माहिर है। उन्नत अनुसंधान एवं विकास क्षमताओं और उत्पादन सुविधाओं के साथ, हमारे उत्पाद तेल और गैस, रसायन और बिजली संयंत्रों सहित विविध उद्योगों की सेवा करते हैं, जो नवीन समाधानों और विश्वसनीय प्रदर्शन के माध्यम से "प्रौद्योगिकी पहले, गुणवत्ता उत्कृष्टता" के प्रति हमारी प्रतिबद्धता को दर्शाते हैं।
