वायवीय एक्ट्यूएटर्स की मूल संरचना और कार्य सिद्धांत

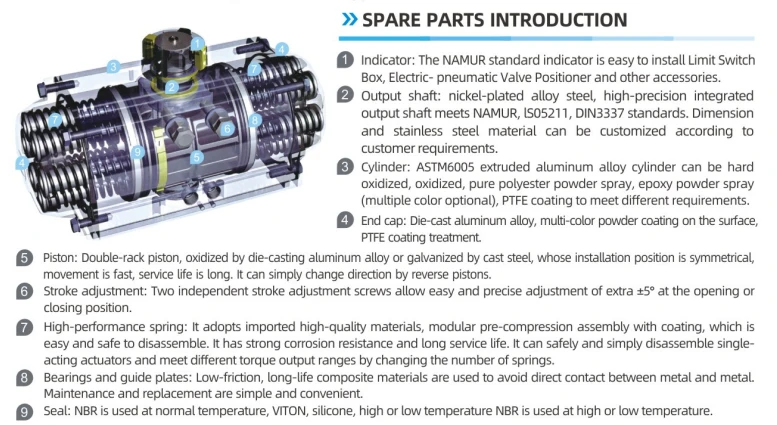

1। कोर रचना
वायवीय ड्राइव यूनिट:
सिलेंडर: पिस्टन या फिल्म संरचना जो हवा के दबाव को यांत्रिक गति में परिवर्तित करती है।
पिस्टन/डायाफ्राम: संपीड़न के बाद आउटपुट शाफ्ट (रोटेशन या रैखिक गति) को पुश करें।
ट्रांसमिशन तंत्र:
रैक और पिनियन (रोटरी प्रकार): रैखिक गति को रोटेशन में परिवर्तित करता है।
स्प्रिंग रिटर्न मैकेनिज्म (सिंगल एक्टिंग टाइप): जब कोई वायु स्रोत नहीं होता है तो रीसेट करने के लिए उपयोग किया जाता है।
नियंत्रण सहायक उपकरण:
सोलनॉइड वाल्व: स्विचिंग एक्शन को प्राप्त करने के लिए वायु प्रवाह की दिशा को नियंत्रित करें।
पोजिशनर: नियंत्रण संकेत प्राप्त करें (जैसे 4-20 ma), सटीक रूप से उद्घाटन को समायोजित करें।
सीमा स्विच: इंटरलॉक नियंत्रण के लिए प्रतिक्रिया स्थिति संकेत।
2। यह कैसे काम करता है
संपीड़ित हवा एक सोलनॉइड वाल्व के माध्यम से सिलेंडर में प्रवेश करती है और एक सीधे या घूर्णन गति का उत्पादन करने के लिए पिस्टन या डायाफ्राम को धक्का देती है। कार्रवाई के मोड पर निर्भर करता है:
सिंगल एक्शन (स्प्रिंग रिटर्न): गैस सप्लाई का एक तरफ, स्प्रिंग रीसेट फोर्स प्रदान करता है। हवा खो जाने पर स्वचालित रीसेट।
डबल एक्टिंग: दोनों पक्षों पर गैस की आपूर्ति, कोई वसंत नहीं, दो-तरफ़ा आंदोलन को नियंत्रित करने के लिए बाहरी संकेतों की आवश्यकता होती है।
