उत्पाद का परिचय

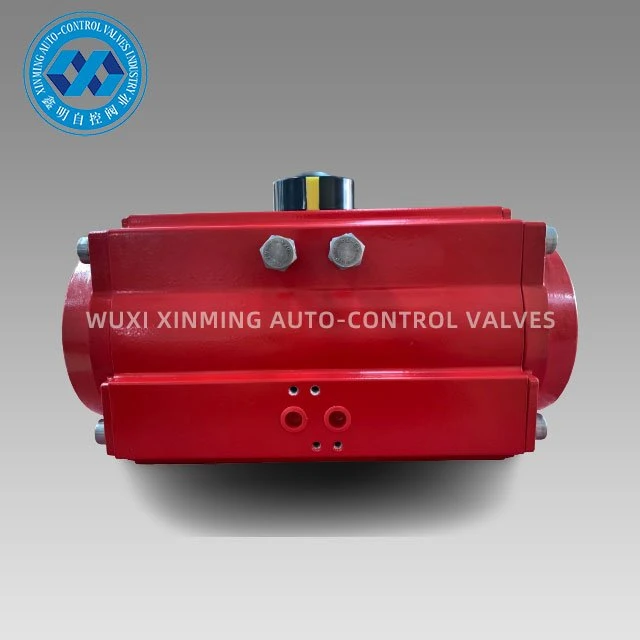

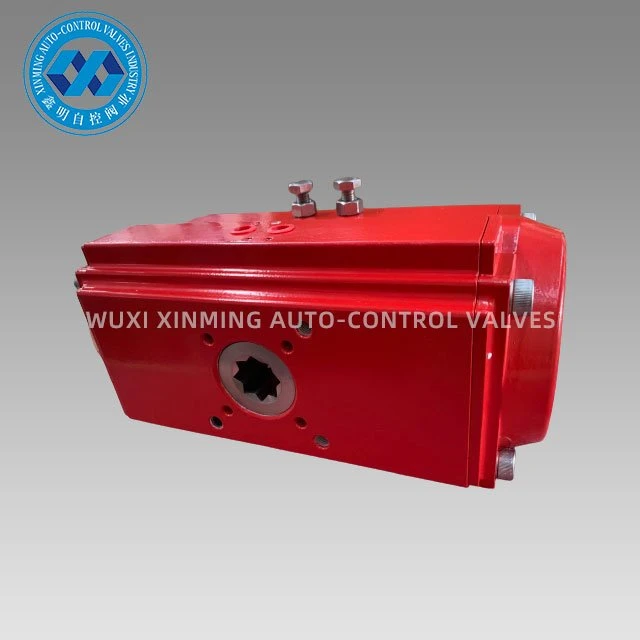

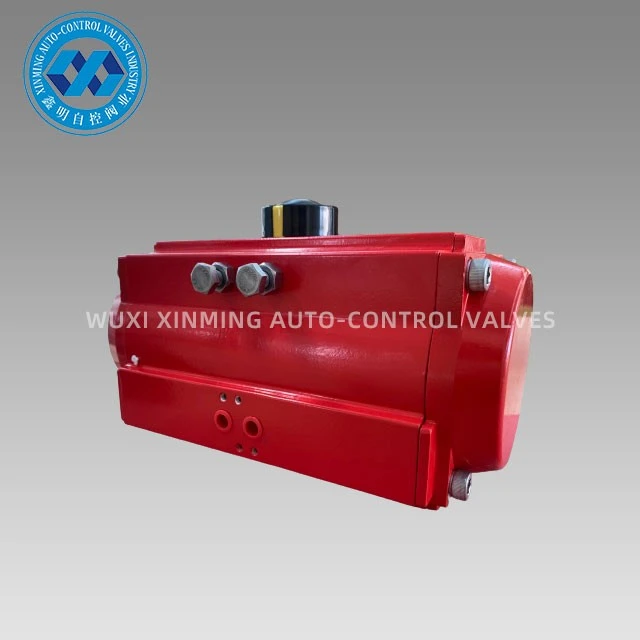

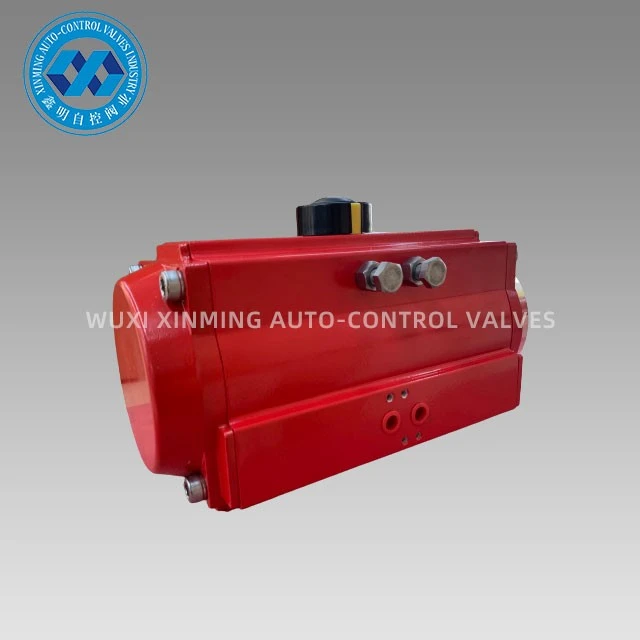

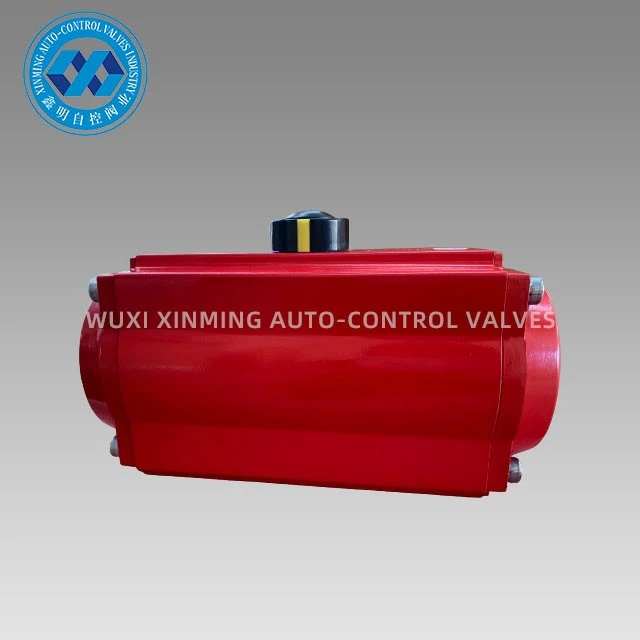

स्वचालित ऑन-ऑफ वाल्व एक्ट्यूएटर का उपयोग बॉल वाल्व, तितली वाल्व और घूर्णन मशीनरी को स्वचालित रूप से विनियमित करने के लिए किया जाता है। सटीक डाई-कास्ट एल्यूमीनियम मिश्र धातु से बने डबल-रैक पिस्टन पर कठोर ऑक्सीकरण उपचार सेवा जीवन और घूर्णी कोण सटीकता में सुधार करता है। स्वचालित ऑन-ऑफ वाल्व एक्ट्यूएटर बॉडी का हार्ड ऑक्सीडेशन प्रभावी रूप से खरोंच को रोक सकता है।
जल्दी से विवरण
उत्पाद का नाम: स्वचालित ऑन-ऑफ वाल्व एक्ट्यूएटर
ब्रांड नाम: एक्सएम और ओईएम भी स्वीकार किए जाते हैं
एक्चुएटर आकार: 32मिमी-400मिमी
रोटरी कोण: 0 डिग्री ~ 90 डिग्री (±5 डिग्री)
कार्य तापमान रेंज: -20 डिग्री ~ प्लस 80 डिग्री (मानक)
-40 डिग्री ~ प्लस 80 डिग्री (कम तापमान)
-15 डिग्री ~150 डिग्री (उच्च तापमान)
वायु आपूर्ति दबाव: {{0}}.2~0.8MPa, 10Mpa अधिकतम
शीर्ष कनेक्शन: VDI/VDE3845 NAMUR
निचला कनेक्शन: आईएसओ 5211 और डीआईएन3337
सामग्री: एल्यूमिनियम मिश्र धातु
संरचना: रैक और पिनियन, दोहरी रैक पिस्टन
एक्ट्यूएटर बॉडी सरफेस ट्रीटमेंट: हार्ड एनोडाइज्ड, या डिप ऑक्सीडेशन
प्रमाणन: सीई, एटीएक्स, एसआईएल 3, आईएसओ 9 001: 2016

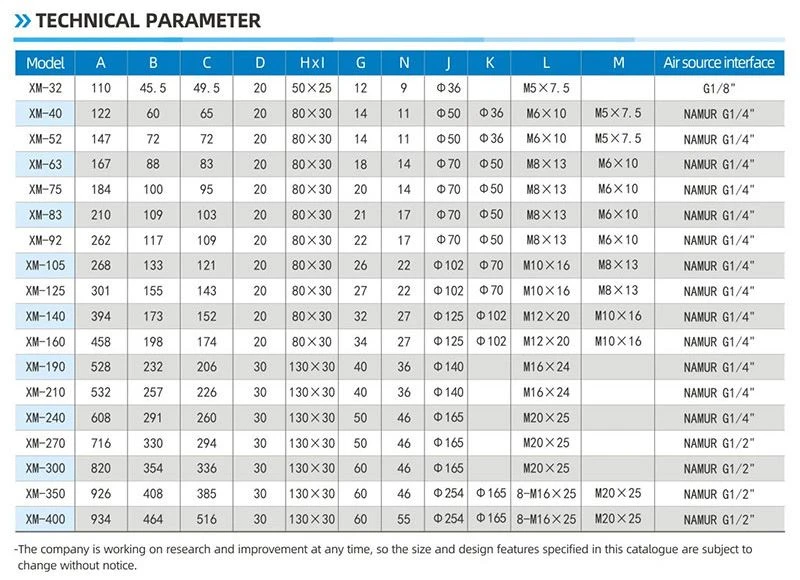

तकनीकी मापदंड
एक्सएम ऑन-ऑफ न्यूमेटिक एक्ट्यूएटर आउटपुट टॉर्क टेबल
नमूना | इनपुट वायु दाब (इकाई: बार) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
वायु दाब आउटपुट टोक़ (एनएम) | ||||||
एक्सएम-डीए32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
एक्सएम-डीए40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
एक्सएम-डीए52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
एक्सएम-डीए63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
एक्सएम-डीए75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
एक्सएम-डीए83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
एक्सएम-डीए92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
एक्सएम-डीए105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
एक्सएम-डीए125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
एक्सएम-डीए140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
एक्सएम-डीए160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
एक्सएम-डीए190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
एक्सएम-डीए210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
एक्सएम-डीए240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
एक्सएम-डीए270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
एक्सएम-डीए300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
एक्सएम-डीए350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
एक्सएम-डीए400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

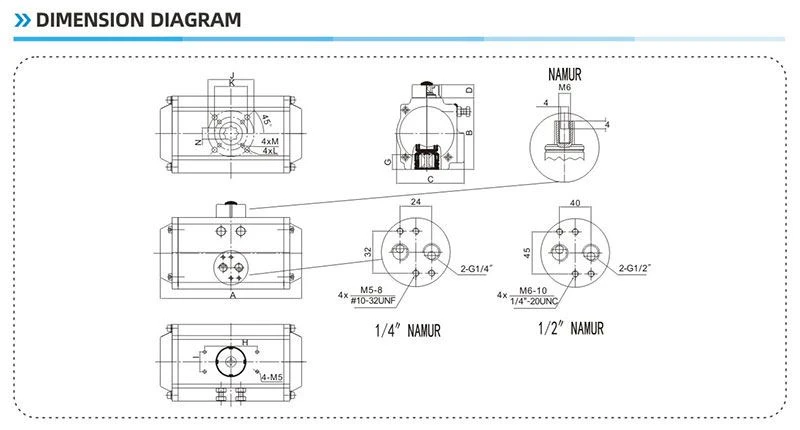

आयाम आरेख
