इलेक्ट्रिकल वाल्व पोजिशनर औद्योगिक स्वचालन नियंत्रण प्रणाली में वाल्व खोलने को सटीक रूप से समायोजित करने के लिए एक महत्वपूर्ण उपकरण है, जो वाल्व कार्रवाई को चलाने के लिए विद्युत संकेतों को वायवीय संकेतों में परिवर्तित करता है, और व्यापक रूप से रासायनिक उद्योग, विद्युत शक्ति, धातुकर्म और अन्य क्षेत्रों में उपयोग किया जाता है।
बुनियादी कार्यों
सिग्नल रूपांतरण: मानक वर्तमान सिग्नल (जैसे {{0}}} ma) नियंत्रण प्रणाली द्वारा आउटपुट प्राप्त किया जाता है और एक वायवीय दबाव संकेत में परिवर्तित हो जाता है (जैसे 0। 2-1। 0bar)।
वाल्व पोजिशनिंग: फीडबैक मैकेनिज्म के माध्यम से ओपनिंग को सटीक रूप से नियंत्रित करें ताकि यह सुनिश्चित हो सके कि वाल्व की स्थिति इनपुट सिग्नल के अनुरूप है।
गतिशील मुआवजा: वाल्व स्टेम घर्षण, मध्यम दबाव में उतार -चढ़ाव और अन्य हस्तक्षेप को दूर करें, प्रतिक्रिया की गति और स्थिरता में सुधार करें।
कार्य सिद्धांत
इनपुट सिग्नल संसाधन
लोकेटर को वर्तमान सिग्नल प्राप्त होने के बाद, आंतरिक सर्किट या माइक्रोप्रोसेसर लक्ष्य उद्घाटन मूल्य का विश्लेषण करता है।
स्थिति प्रतिक्रिया और तुलना
यांत्रिक प्रतिक्रिया: सीएएम के माध्यम से, वाल्व स्टेम विस्थापन को एक यांत्रिक संकेत में बदलने के लिए रॉड और अन्य तंत्रों को जोड़ना।
डिजिटल फीडबैक: इंटेलिजेंट पोजिशनर पोटेंशियोमीटर या मैग्नेटोस्ट्रिक्टिव सेंसर के माध्यम से वास्तविक समय की स्थिति के संकेतों को प्राप्त करता है और उनकी तुलना निर्धारित मूल्यों के साथ करता है।
निर्गम विनियमन
पारंपरिक पोजिशनर: आउटपुट दबाव को समायोजित करने के लिए बाफ़ल नोजल सिस्टम के माध्यम से बल संतुलन के सिद्धांत का उपयोग करना।
इंटेलिजेंट पोजिशनर: एक्ट्यूएटर को चलाने के लिए पीजोइलेक्ट्रिक वाल्व या हाई-स्पीड सोलनॉइड वाल्व के माध्यम से गैस पथ को ठीक से नियंत्रित करें।
बंद पाश नियंत्रण
लगातार निर्धारित मूल्य की वास्तविक स्थिति से तुलना करें और त्रुटि समाप्त होने तक आउटपुट को गतिशील रूप से समायोजित करें।
मुख्य निष्पादन संकेतक
रैखिकता: आउटपुट और इनपुट सिग्नल के बीच समझौते की डिग्री, 0 तक बुद्धिमान। 1%fs।
पुनरावृत्ति: कई आंदोलनों की स्थिरता, आमतौर पर 0 से बेहतर है। 2%।
प्रतिक्रिया समय: सिग्नल चेंज से लेकर वाल्व में जगह में, 0 तक। उच्च गति वाले मॉडल के लिए 5 सेकंड।
पर्यावरण अनुकूलनशीलता: तापमान सीमा (-40 ~ 85 डिग्री), विस्फोट-प्रूफ प्रमाणीकरण (जैसे कि पूर्व d iic t6)।

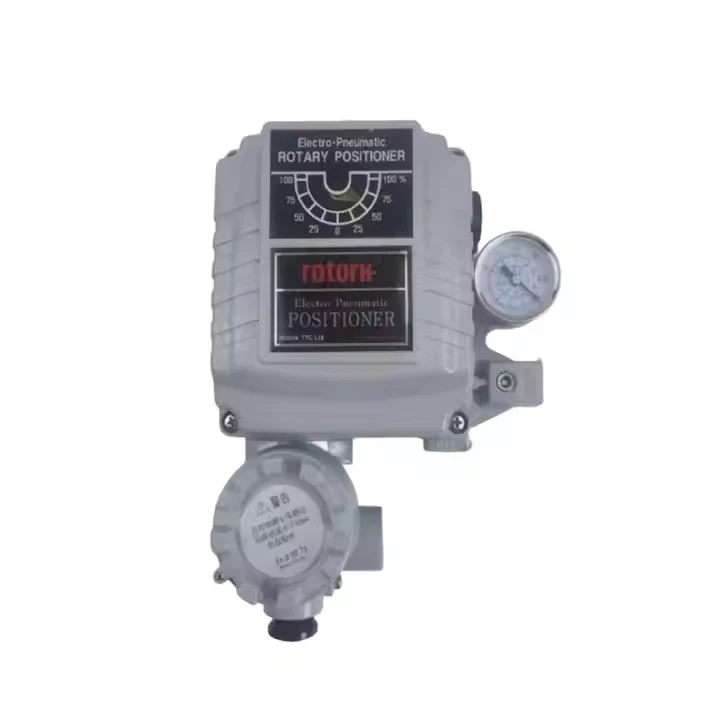

लोकप्रिय टैग: yt -1000 श्रृंखला 4-20 ma dc yt -1000 rsz135s 00 इलेक्ट्रिक वायवीय वाल्व पोजिशनर, चीन, आपूर्तिकर्ता, निर्माता, कारखाने, अनुकूलित, खरीद, मूल्य, बिक्री के लिए, मुफ्त नमूना
