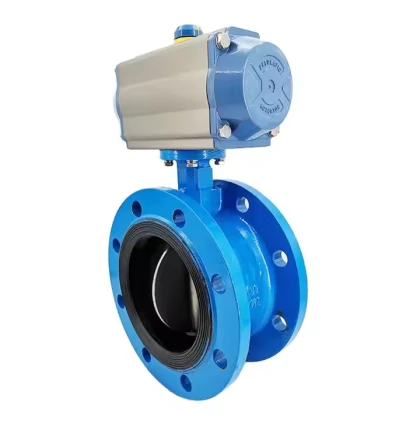

डबल एक्सेंट्रिक फ़्लैंग्ड बटरफ्लाई वाल्व तकनीकी विशिष्टताएँ
डिजाइन विकास
इस उन्नत वाल्व डिज़ाइन में पारंपरिक तितली वाल्वों से परे प्रदर्शन को महत्वपूर्ण रूप से बढ़ाने के लिए दोहरी अक्ष ऑफसेट ज्यामिति शामिल है। नवोन्मेषी कॉन्फ़िगरेशन प्रदान करता है:
परिचालन टॉर्क में 60-80% की कमी
विस्तारित सेवा अंतराल (3-5× मानक वाल्व जीवनकाल)
चरम स्थितियों में विश्वसनीय प्रदर्शन (600 डिग्री/पीएन40)
इंजीनियरिंग लाभ
ऑफसेट ज्यामिति
प्राथमिक ऑफसेट: वाल्व स्टेम को डिस्क केंद्र से विस्थापित किया गया, जिससे यांत्रिक लाभ हुआ
सेकेंडरी ऑफसेट: 5-15 डिग्री स्टेम झुकाव घर्षण रहित प्रारंभिक रोटेशन को सक्षम करता है
निकला हुआ किनारा एकीकरण
मानकीकृत निकला हुआ किनारा चेहरे (एएनएसआई/जीबी/जेआईएस)
दबाव अनुकूली गास्केट के साथ बोल्टेड कनेक्शन:
उच्च-तापमान: सर्पिल-घाव धातु/ग्रेफाइट
संक्षारक मीडिया: PTFE-एनकैप्सुलेटेड
सीलिंग प्रौद्योगिकी
हार्ड सील विकल्प:
डिस्क किनारा: स्टेलाइट 6 ओवरले (एचआरसी 58-62)
सीट: 316L + लचीला ग्रेफाइट मैट्रिक्स
नरम सील विकल्प:
फार्मास्युटिकल/खाद्य ग्रेड अनुप्रयोगों के लिए ईपीडीएम/पीटीएफई
बबल-टाइट शटऑफ़ (एएनएसआई कक्षा VI)
प्रदर्शन सत्यापन
100,000-चक्र सहनशक्ति परीक्षण (एमएसएस एसपी-67)
भगोड़ा उत्सर्जन<50ppm (ISO 15848-1)
अग्नि सुरक्षा प्रमाणन (एपीआई 607/आईएसओ 10497)
विशिष्ट सेवा अनुप्रयोग
पावर प्लांट SO₂ स्क्रबर अलगाव
विलंबित कोकर इकाई शमन प्रणाली
ब्लास्ट फर्नेस गैस रिकवरी सर्किट
एलएनजी टर्मिनल आपातकालीन शटडाउन लाइनें
तुलनात्मक लाभ
| विशेषता | मानक वाल्व | दोहरा विलक्षण |
|---|---|---|
| टॉर्क की आवश्यकता | 100% | 40-60% |
| रखरखाव चक्र | वार्षिक | 3-5 वर्ष |
| तापमान की रेंज | -20~300 डिग्री | -196~600 डिग्री |
डिज़ाइन की विश्वसनीयता परिमित तत्व विश्लेषण अनुकूलित तनाव वितरण और मालिकाना सतह सख्त उपचार से उत्पन्न होती है। उद्योग 4.0 अनुप्रयोगों के लिए वैकल्पिक स्मार्ट पोजिशनर एकीकरण उपलब्ध है।
