आपूर्तिकर्ता से उत्पाद विवरण

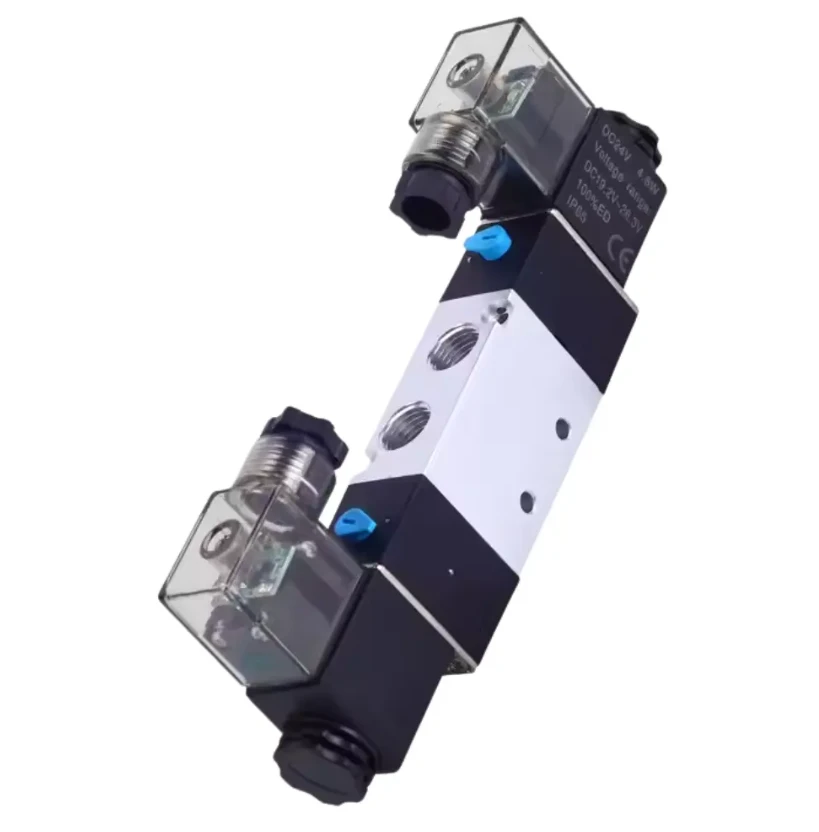

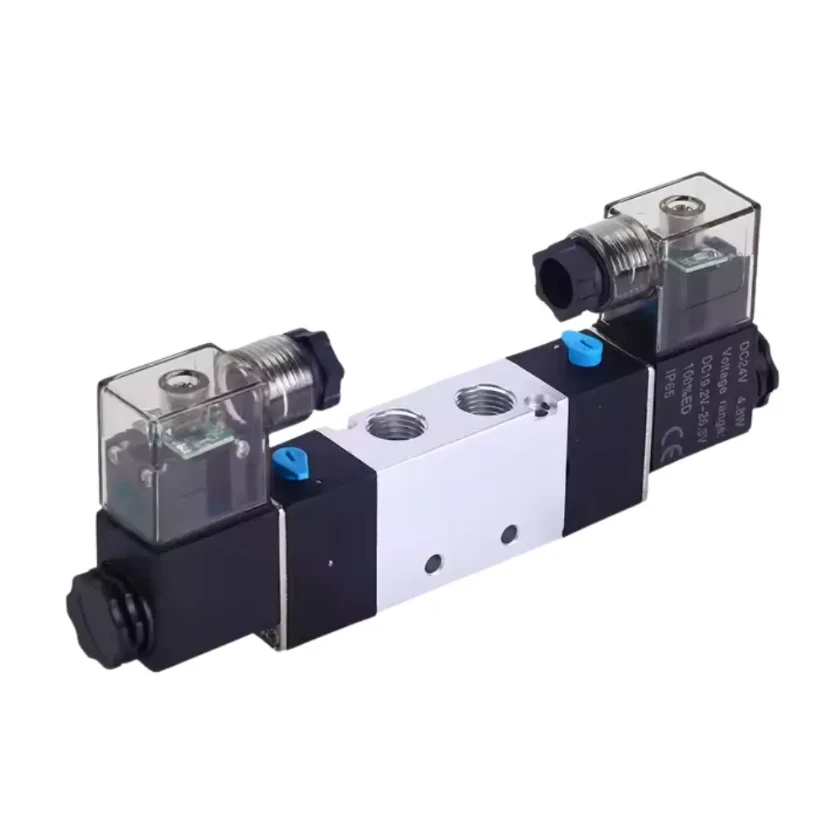

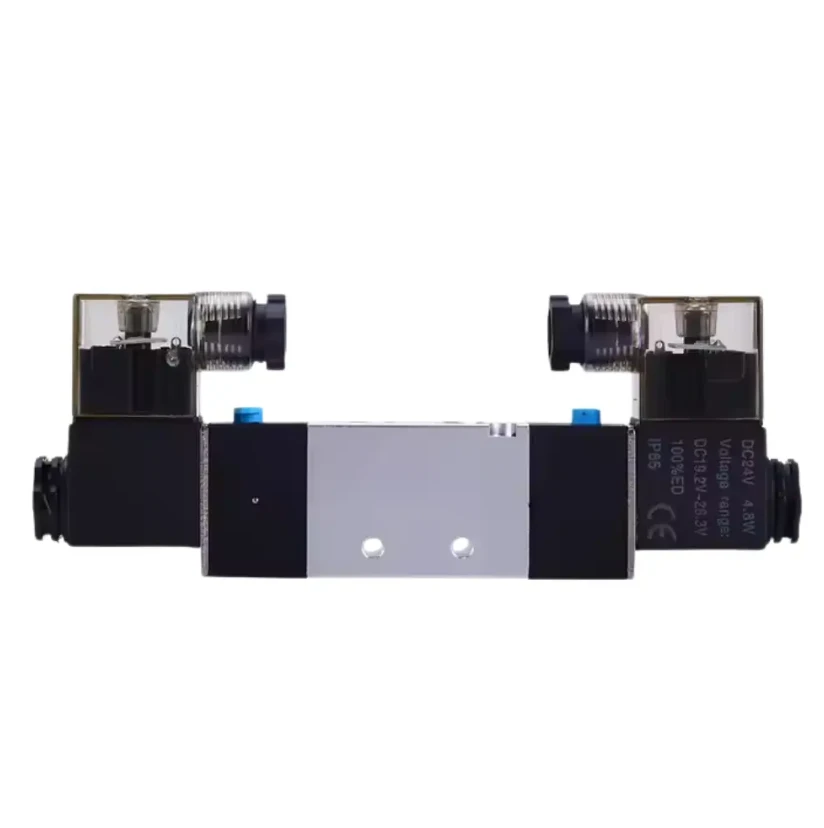

सोलनॉइड वाल्व वायवीय प्रणाली का मुख्य नियंत्रण तत्व है, जो विद्युत संकेत के माध्यम से संपीड़ित हवा के प्रवाह की दिशा और ऑन-ऑफ को नियंत्रित करता है, ताकि वायवीय एक्ट्यूएटर (जैसे सिलेंडर और वाल्व) के रैखिक या घूर्णन गति को चलाने के लिए। इसका सार स्वचालन प्रणाली के सटीक कार्रवाई नियंत्रण को महसूस करने के लिए वायवीय एक्ट्यूएटर का "इलेक्ट्रॉनिक नियंत्रण स्विच" है।
सहकारी कार्य सिद्धांत
नियंत्रण लिंक:
PLC/कंट्रोलर → सोलनॉइड वाल्व इलेक्ट्रिकल सिग्नल → संपीड़ित एयर चैनल स्विचिंग → वायवीय एक्ट्यूएटर एक्शन (ऑन/ऑफ/एडजस्ट)।
विशिष्ट प्रक्रिया:
सोलनॉइड वाल्व को बिजली मिलती है, गैस पथ को स्विच करता है, और संपीड़ित हवा एक्ट्यूएटर कक्ष में प्रवेश करती है;
दबाव पिस्टन/डायाफ्राम को धक्का देता है, जिसके परिणामस्वरूप यांत्रिक विस्थापन होता है;
बिजली की विफलता के बाद, सोलनॉइड वाल्व रीसेट हो जाता है, गैस को डिस्चार्ज किया जाता है, और एक्ट्यूएटर प्रारंभिक स्थिति (स्प्रिंग रिटर्न या रिवर्स गैस आपूर्ति) पर लौटता है।
कोर संरचना डिजाइन
सोलनॉइड वाल्व अनुभाग
वाल्व शरीर का प्रकार:
दो-स्थिति टी (2/3): नियंत्रण एकल अभिनय सिलेंडर (एकल सेवन + निकास)।
दो-स्थिति पांच-तरफ़ा (2/5): नियंत्रण डबल एक्टिंग सिलेंडर (डबल सेवन + डबल निकास) को नियंत्रित करें।
ड्राइविंग मोड:
प्रत्यक्ष कार्रवाई: लघु प्रवाह प्रत्यक्ष ड्राइव (तेजी से प्रतिक्रिया, उच्च आवृत्ति संचालन के लिए उपयुक्त)।
पायलट-संचालित: वायु दबाव सहायता प्राप्त स्विचिंग (बड़े प्रवाह, उच्च दबाव परिदृश्य)।
ख़ास डिज़ाइन:
ज्वलनशील वातावरण के लिए विस्फोट-प्रूफ कॉइल (ATEX प्रमाणित);
कम बिजली की खपत (0। 5W ~ 1W) बैटरी जीवन का विस्तार करने के लिए;
मैनुअल इमरजेंसी बटन (बिजली की विफलता के मामले में गैस पथ को बदलने के लिए मजबूर किया जा सकता है)।
एक्ट्यूएटर के साथ मिलान
इंटरफ़ेस मानक: तेजी से गैस कनेक्शन सुनिश्चित करने के लिए आईएसओ 15407 या एनएफपीए विनिर्देशों को पूरा करता है।
फ्लो मैचिंग: वाल्व सीवी वैल्यू को एक्ट्यूएटर स्पीड आवश्यकताओं को पूरा करना चाहिए।
चयन और रखरखाव बिंदु
चयन की कुंजी
एक्ट्यूएटर प्रकार: एकल अभिनय (स्प्रिंग रिटर्न आवश्यक) या डबल एक्टिंग (डबल गैस पथ नियंत्रण);
ऑपरेटिंग आवृत्ति: उच्च आवृत्ति दृश्यों में प्रत्यक्ष अभिनय सोलनॉइड वाल्व का चयन करें;
पर्यावरणीय आवश्यकताएं: विस्फोट-प्रूफ, एंटी-कोरियन, तापमान अनुकूलनशीलता (-30 डिग्री ~ 80 डिग्री);
ऊर्जा की बचत की आवश्यकताएं: ऊर्जा की खपत को कम करने के लिए कम बिजली की खपत या पल्स होल्डिंग।
सामान्य दोष और समाधान
कॉइल बर्न: ओवरलोड से बचने के लिए वोल्टेज स्थिरता की जाँच करें;
स्पूल अटक: नियमित रूप से वायु स्रोत को साफ करें (फिल्टर जोड़ें), सूखी हवा का उपयोग करें;
एयर रिसाव: सील रिंग (एनबीआर/एफकेएम सामग्री) को बदलें, वाल्व बॉडी वियर की जाँच करें।
रखरखाव सुझाव
मासिक चेक सोलनॉइड वाल्व प्रतिक्रिया संवेदनशीलता;
फिल्टर के माध्यम से त्रैमासिक सफाई गैस;
सालाना कमजोर सील बदलें।
