अवलोकन

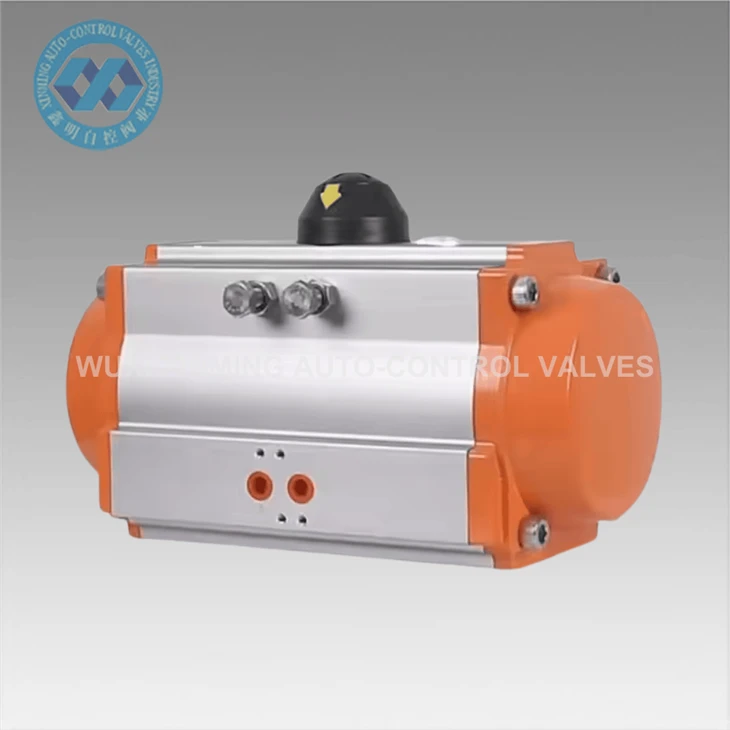

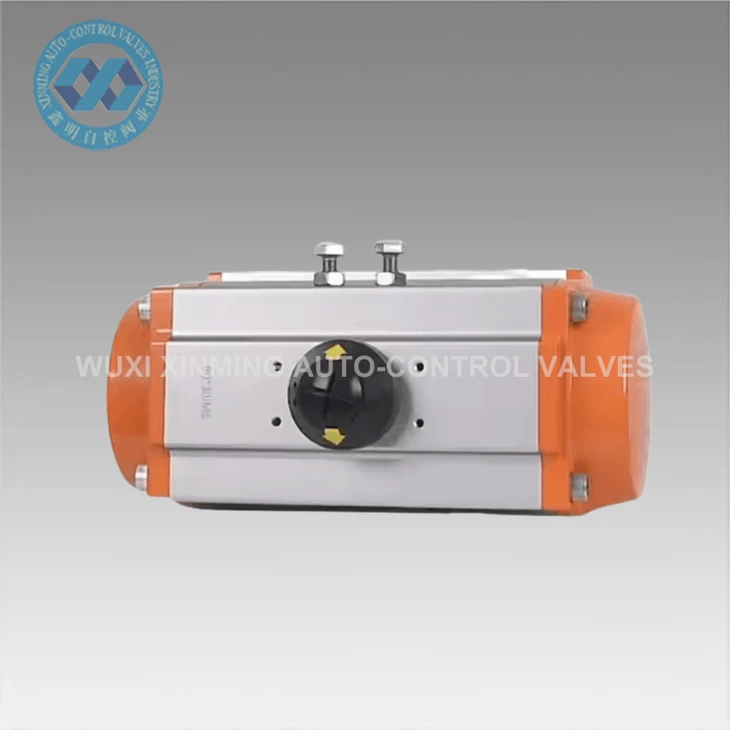

वायवीय कोणीय स्ट्रोक एक्ट्यूएटर एक उच्च-प्रदर्शन गति नियंत्रण उपकरण है जिसे औद्योगिक स्वचालन अनुप्रयोगों में सटीक और विश्वसनीय रोटरी गति प्रदान करने के लिए डिज़ाइन किया गया है। सटीकता और स्थायित्व के लिए इंजीनियर, यह एक्ट्यूएटर नियंत्रित कोणीय आंदोलन की आवश्यकता वाले कार्यों के लिए आदर्श है, जैसे कि वाल्व ऑपरेशन, रोबोट आर्म्स और मशीनरी पोजिशनिंग। इसका कॉम्पैक्ट डिज़ाइन, मजबूत निर्माण और कुशल वायवीय संचालन इसे निर्माण से लेकर ऊर्जा तक के उद्योगों के लिए एक बहुमुखी समाधान बनाता है।
संरचनात्मक विशेषताएं
1। एक्ट्यूएटर बॉडी:
- उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील से निर्मित, हल्के अभी तक टिकाऊ प्रदर्शन सुनिश्चित करना।
- एक कॉम्पैक्ट और मॉड्यूलर डिज़ाइन की सुविधा है, जो मौजूदा सिस्टम में आसान एकीकरण की अनुमति देता है।
2। पिस्टन और सिलेंडर तंत्र:
- एक डबल-एक्टिंग पिस्टन सिस्टम से लैस, सटीक नियंत्रण के लिए द्विदिश गति प्रदान करना।
- पिस्टन हार्ड-लेपित एल्यूमीनियम या स्टेनलेस स्टील से बने होते हैं, जिससे सुचारू संचालन और पहनने के लिए प्रतिरोध सुनिश्चित होता है।
3। रैक और पिनियन सिस्टम:
- रैखिक पिस्टन गति को सटीक रोटरी आउटपुट में परिवर्तित करने के लिए एक सटीक-इंजीनियर रैक और पिनियन तंत्र का उपयोग करता है।
- गियर को पहनने के प्रतिरोध के लिए इलाज किया जाता है, समय के साथ लगातार प्रदर्शन सुनिश्चित करता है।
4। कोणीय स्ट्रोक डिजाइन:
- 90- डिग्री या 180- डिग्री कोणीय स्ट्रोक के लिए डिज़ाइन किया गया, जिससे यह सीमित रोटेशन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हो।
- कोणीय स्ट्रोक तंत्र सटीक स्थिति और पुनरावृत्ति सुनिश्चित करता है।
5। स्थिति प्रतिक्रिया प्रणाली:
-एकीकृत सेंसर या एनकोडर एक्ट्यूएटर की स्थिति पर वास्तविक समय की प्रतिक्रिया प्रदान करते हैं, जो बंद-लूप नियंत्रण को सक्षम करता है।
- जटिल संचालन में बढ़ाया लचीलेपन के लिए मध्यवर्ती स्थिति का समर्थन करता है।
6। सील और बीयरिंग:
-उच्च गुणवत्ता वाले PTFE या NBR सील विभिन्न मीडिया के साथ रिसाव-प्रूफ ऑपरेशन और संगतता सुनिश्चित करते हैं।
- टिकाऊ बॉल बेयरिंग घर्षण को कम करते हैं और पहनते हैं, एक्ट्यूएटर के जीवनकाल को बढ़ाते हैं।
7। बढ़ते विकल्प:
- विविध अनुप्रयोगों में आसान स्थापना के लिए बहुमुखी बढ़ते कॉन्फ़िगरेशन (जैसे, निकला हुआ किनारा, आधार, या क्लेविस माउंट) के साथ डिज़ाइन किया गया।
8। सहायक उपकरण:
- सोलनॉइड वाल्व, पोजिशनर्स और सीमलेस ऑटोमेशन और कंट्रोल के लिए स्विच को सीमित करें।
- आपातकालीन संचालन के लिए वैकल्पिक मैनुअल ओवरराइड।
काम के सिद्धांत
वायवीय कोणीय स्ट्रोक एक्ट्यूएटर एक परिष्कृत अभी तक कुशल तंत्र पर संचालित होता है, सटीक रोटरी गति नियंत्रण को सक्षम करता है:
1। डबल-एक्टिंग ऑपरेशन:
- संपीड़ित हवा पहले पिस्टन चैंबर में प्रवेश करती है, पिस्टन को रैखिक रूप से स्थानांतरित करने के लिए चलाती है।
- इस गति को रैक और पिनियन सिस्टम में स्थानांतरित किया जाता है, जो इसे रोटरी गति में परिवर्तित करता है।
- एक्ट्यूएटर उच्च परिशुद्धता के साथ वांछित कोणीय स्ट्रोक (जैसे, 90 डिग्री) प्राप्त करता है।
2। रिटर्न मैकेनिज्म:
- संपीड़ित हवा को दूसरे पिस्टन चैंबर में निर्देशित किया जाता है, जो पिस्टन को विपरीत दिशा में चलाता है।
- रैक और पिनियन सिस्टम गति को उलट देता है, एक्ट्यूएटर को अपनी मूल स्थिति में लौटाता है।
3। स्थिति प्रतिक्रिया:
- एकीकृत सेंसर या एनकोडर एक्ट्यूएटर की स्थिति पर वास्तविक समय की प्रतिक्रिया प्रदान करते हैं, सटीक नियंत्रण और पुनरावृत्ति सुनिश्चित करते हैं।
लाभ
- उच्च परिशुद्धता: रैक और पिनियन तंत्र सटीक कोणीय स्थिति और पुनरावृत्ति सुनिश्चित करता है।
- स्थायित्व: मजबूत निर्माण और उच्च गुणवत्ता वाली सामग्री कठोर वातावरण में लंबी सेवा जीवन सुनिश्चित करती है।
- कॉम्पैक्ट डिज़ाइन: स्पेस-सेविंग और मौजूदा सिस्टम में एकीकृत करना आसान है।
- ऊर्जा दक्षता: अनुकूलित हवा की खपत परिचालन लागत को कम करती है।
- कम रखरखाव: सील डिज़ाइन और टिकाऊ घटक डाउनटाइम को कम करते हैं।
- बहुमुखी प्रतिभा: वाल्व नियंत्रण से रोबोटिक्स तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त।
- अनुकूलन योग्य: अनुरूप समाधानों के लिए विभिन्न सामान और कॉन्फ़िगरेशन का समर्थन करता है।
अनुप्रयोग
वायवीय कोणीय स्ट्रोक एक्ट्यूएटर व्यापक रूप से उद्योगों में उपयोग किया जाता है, जिनमें सटीक रोटरी गति नियंत्रण की आवश्यकता होती है, जिसमें शामिल हैं:
- औद्योगिक स्वचालन: वाल्व, कन्वेयर और असेंबली लाइनों को नियंत्रित करने के लिए।
- रोबोटिक्स: रोबोटिक हथियारों और ग्रिपर्स में सटीक आंदोलन के लिए।
- विनिर्माण: सीएनसी मशीनों और प्रेस में स्थिति और क्लैंपिंग के लिए।
- ऊर्जा क्षेत्र: तेल और गैस पाइपलाइनों में एक्ट्यूएटर्स को नियंत्रित करने के लिए।
- फार्मास्यूटिकल्स: सटीक खुराक और भरने के संचालन के लिए।
- खाद्य और पेय: हाइजीनिक और सटीक प्रक्रिया नियंत्रण के लिए।
सारांश
वायवीय कोणीय स्ट्रोक एक्ट्यूएटर सटीक रोटरी गति नियंत्रण की मांग करने वाले अनुप्रयोगों के लिए एक अत्याधुनिक समाधान है। इसका मजबूत निर्माण, उन्नत प्रतिक्रिया प्रणाली और ऊर्जा-कुशल डिजाइन इसे स्वचालन से लेकर रोबोटिक्स तक के उद्योगों के लिए एक विश्वसनीय विकल्प बनाते हैं। सटीक और दोहराने योग्य कोणीय स्ट्रोक देने की अपनी क्षमता के साथ, यह एक्ट्यूएटर सबसे अधिक मांग वाले वातावरण में इष्टतम प्रदर्शन सुनिश्चित करता है, जिससे यह आधुनिक औद्योगिक प्रक्रियाओं के लिए एक अपरिहार्य उपकरण बन जाता है।
