सहकारी कार्य सिद्धांत
नियंत्रण लिंक:
PLC/कंट्रोलर → सोलनॉइड वाल्व इलेक्ट्रिकल सिग्नल → संपीड़ित एयर चैनल स्विचिंग → वायवीय एक्ट्यूएटर एक्शन (ऑन/ऑफ/एडजस्ट)।
विशिष्ट प्रक्रिया:
सोलनॉइड वाल्व को बिजली मिलती है, गैस पथ को स्विच करता है, और संपीड़ित हवा एक्ट्यूएटर कक्ष में प्रवेश करती है;
दबाव पिस्टन/डायाफ्राम को धक्का देता है, जिसके परिणामस्वरूप यांत्रिक विस्थापन होता है;
बिजली की विफलता के बाद, सोलनॉइड वाल्व रीसेट हो जाता है, गैस को डिस्चार्ज किया जाता है, और एक्ट्यूएटर प्रारंभिक स्थिति (स्प्रिंग रिटर्न या रिवर्स गैस आपूर्ति) पर लौटता है।
कोर संरचना डिजाइन
सोलनॉइड वाल्व अनुभाग
वाल्व शरीर का प्रकार:
दो-स्थिति टी (2/3): नियंत्रण एकल अभिनय सिलेंडर (एकल सेवन + निकास)।
दो-स्थिति पांच-तरफ़ा (2/5): नियंत्रण डबल एक्टिंग सिलेंडर (डबल सेवन + डबल निकास) को नियंत्रित करें।
ड्राइविंग मोड:
प्रत्यक्ष कार्रवाई: लघु प्रवाह प्रत्यक्ष ड्राइव (तेजी से प्रतिक्रिया, उच्च आवृत्ति संचालन के लिए उपयुक्त)।
पायलट-संचालित: वायु दबाव सहायता प्राप्त स्विचिंग (बड़े प्रवाह, उच्च दबाव परिदृश्य)।
ख़ास डिज़ाइन:
ज्वलनशील वातावरण के लिए विस्फोट-प्रूफ कॉइल (ATEX प्रमाणित);
कम बिजली की खपत (0। 5W ~ 1W) बैटरी जीवन का विस्तार करने के लिए;
मैनुअल इमरजेंसी बटन (बिजली की विफलता के मामले में गैस पथ को बदलने के लिए मजबूर किया जा सकता है)।
एक्ट्यूएटर के साथ मिलान
इंटरफ़ेस मानक: तेजी से गैस कनेक्शन सुनिश्चित करने के लिए आईएसओ 15407 या एनएफपीए विनिर्देशों को पूरा करता है।
फ्लो मैचिंग: वाल्व सीवी वैल्यू को एक्ट्यूएटर स्पीड आवश्यकताओं को पूरा करना चाहिए।

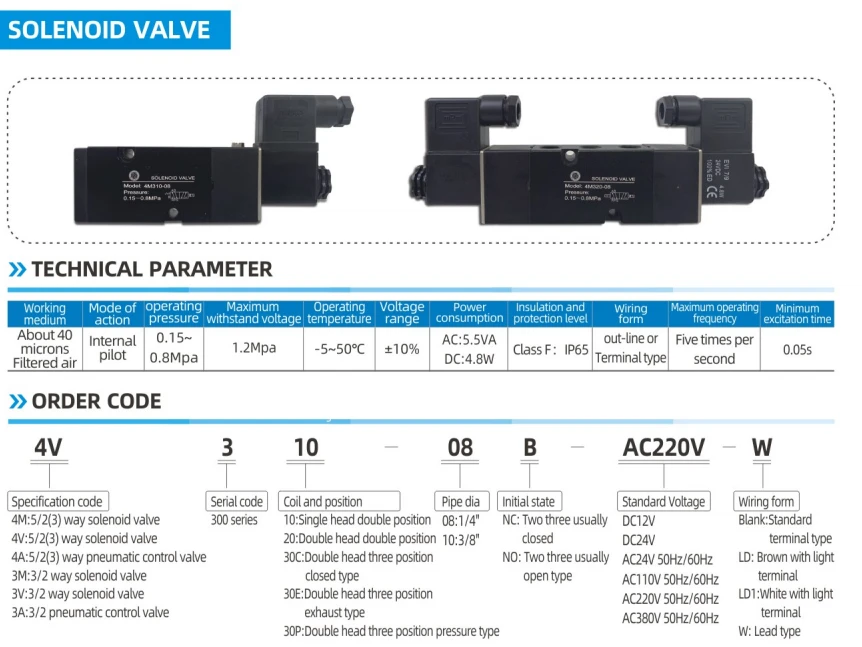

मुख्य प्रदर्शन पैरामीटर
वोल्टेज संगतता: डीसी 24V (आमतौर पर उद्योग में उपयोग किया जाता है), एसी 220V (उच्च-शक्ति परिदृश्य)।
प्रतिक्रिया समय: 50ms से कम या बराबर (उच्च गति वाल्व 10ms तक पहुंच सकता है, एक्ट्यूएटर आवृत्ति को प्रभावित कर सकता है)।
कार्य दबाव रेंज: {{{0}}।
संरक्षण वर्ग: IP65 (डस्टप्रूफ और वाटरप्रूफ) कठोर कामकाजी परिस्थितियों के लिए उपयुक्त है।
चक्र जीवन: 10 मिलियन बार (उच्च विश्वसनीयता औद्योगिक डिजाइन) से अधिक या बराबर।
विशिष्ट अनुप्रयोग परिदृश्य
वाल्व स्वचालित नियंत्रण:
तेल पाइपलाइन बॉल वाल्व का दूरस्थ उद्घाटन और समापन;
रासायनिक पौधों में वाल्व को विनियमित करने का सटीक प्रवाह नियंत्रण।
मैकेनिकल एक्शन ड्राइव:
स्वचालित उत्पादन लाइन क्लैंप सिलेंडर क्लैंपिंग;
पैकेजिंग मशीनरी की सामग्री धक्का और स्थिति।
सुरक्षा इंटरलॉकिंग सिस्टम:
आपातकालीन शटडाउन (ईएसडी) के दौरान हवा की आपूर्ति को जल्दी से काट लें;
फायर वाल्व के वायवीय आपातकालीन बंद।
