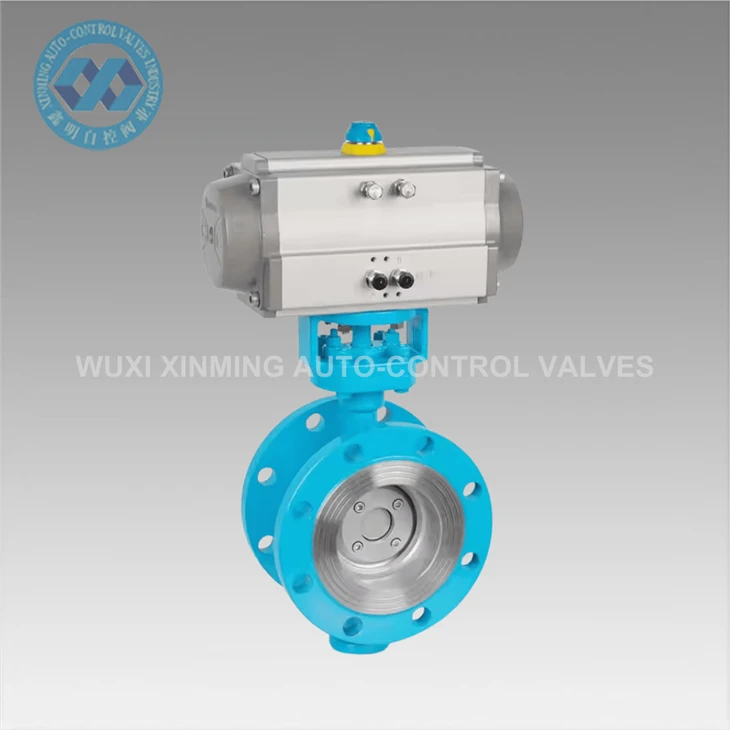

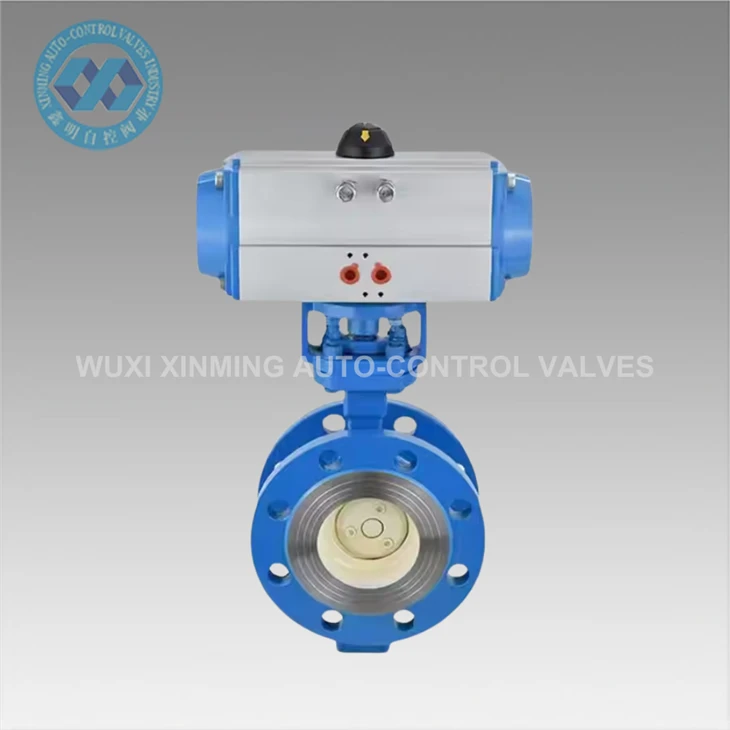

वायवीय फ्लैंगेड बटरफ्लाई वाल्व एक विशिष्ट प्रकार के वायवीय तितली वाल्व से संबंधित है। इसके वाल्व बॉडी में दोनों छोरों पर फ्लैंग्स हैं। इन फ्लैंग्स को बोल्ट का उपयोग करके पाइप फ्लैंग्स के लिए बांधा जाता है। यह डिजाइन इसे उत्कृष्ट सीलिंग प्रदर्शन और उच्च दबाव - असर क्षमता के साथ समाप्त करता है। नतीजतन, यह औद्योगिक पाइपलाइन प्रणालियों में व्यापक अनुप्रयोगों को पाता है जहां मध्यम - उच्च दबाव, बड़े पाइप व्यास या कड़े सीलिंग आवश्यकताएं मौजूद हैं।
कोर फीचर्स
निकला हुआ किनारा कनेक्शन: वाल्व बॉडी में दोनों सिरों पर मानक फ्लैंग्स (जैसे GB, ANSI, DIN, आदि) हैं। यह बोल्ट के माध्यम से पाइप फ्लैंग्स से जुड़ा होता है, और गास्केट (रबर, धातु के घाव गास्केट) को सील करना इंटरफ़ेस की जकड़न सुनिश्चित करता है। लाभ: यह उच्च दबाव (PN16 -PN40) और बड़े - व्यास (DN50 -DN2000) परिदृश्यों के लिए उपयुक्त है। यह कंपन और ढीला करने के लिए प्रतिरोधी है, और इसे अलग करना और बनाए रखना आसान है।
वायवीय एक्ट्यूएटर: यह एक एकल -अभिनय (स्प्रिंग रिटर्न) या डबल - एक्टिंग (दो - तरह से वायवीय नियंत्रण) सिलेंडर से सुसज्जित है, जिसमें एक बड़ा आउटपुट टोक़ है और वाल्व प्लेट को 0 डिग्री से 90 डिग्री तक घुमाने के लिए ड्राइव कर सकता है। एक बुद्धिमान स्थिति (जैसे कि IP67 सुरक्षा स्तर के साथ) को वैकल्पिक रूप से कॉन्फ़िगर किया जा सकता है, सटीक उद्घाटन समायोजन प्राप्त करने के लिए 4-20MA सिग्नल या बस संचार (PROFIBUS, HART) का समर्थन करता है।
सीलिंग डिजाइन
सॉफ्ट सीलिंग: वाल्व सीटें ईपीडीएम या एनबीआर रबर से बनी होती हैं, जो सामान्य - तापमान (-20 ~ 120 डिग्री) और गैर -संक्षारक मीडिया (पानी, वायु, तेल) के लिए उपयुक्त हैं। रिसाव स्तर कक्षा VI (शून्य रिसाव) तक पहुंचता है।
हार्ड सीलिंग: यह स्टेनलेस स्टील + ग्रेफाइट सरफेसिंग या मेटल - से - मेटल सीलिंग का उपयोग करता है, जो उच्च तापमान (425 डिग्री से कम या बराबर या उससे कम या बराबर), उच्च दबाव और पार्टिकुलेट मीडिया (जैसे भाप, धूल) का सामना कर सकता है।
